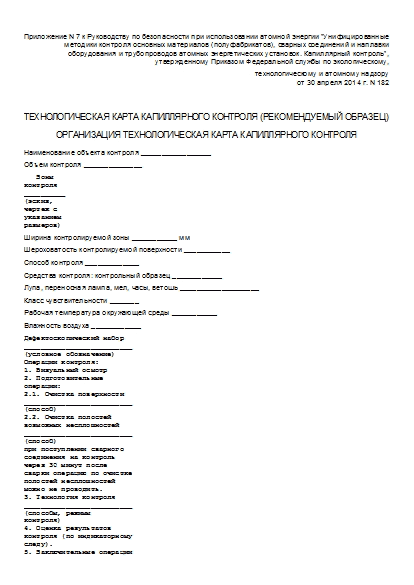

Технологическая карта капиллярного контроля при изготовлении, монтаже, ремонте, эксплуатации оборудования и эксплуатации атомных энергетических установок (рекомендуемый образец)

Приложение N 7 к Руководству по безопасности при использовании атомной энергии "Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов атомных энергетических установок. Капиллярный контроль", утвержденному Приказом Федеральной службы по экологическому,

технологическому и атомному надзору
от 30 апреля 2014 г. N 182

ТЕХНОЛОГИЧЕСКАЯ КАРТА КАПИЛЛЯРНОГО КОНТРОЛЯ (РЕКОМЕНДУЕМЫЙ ОБРАЗЕЦ)

Организация Технологическая карта капиллярного контроля

Наименование объекта контроля _________________

Объем контроля ______________

   Зоны
контроля
__________
(эскиз,
чертеж с
указанием
размеров)

Ширина контролируемой зоны ___________ мм

Шероховатость контролируемой поверхности ___________

Способ контроля _____________

Средства контроля: контрольный образец ____________

Лупа, переносная лампа, мел, часы, ветошь ___________________

Класс чувствительности _______

Рабочая температура окружающей среды ___________

Влажность воздуха ____________

Дефектоскопический набор
__________________________
(условное обозначение)
Операции контроля:
1. Визуальный осмотр
2. Подготовительные
операции:
2.1. Очистка поверхности
__________________________
(способ)
2.2. Очистка полостей
возможных несплошностей
__________________________
(способ)
при поступлении сварного
соединения на контроль
через 30 минут после
сварки операцию по очистке
полостей несплошностей
можно не проводить.
3. Технология контроля
__________________________
(способы, режимы
контроля)
4. Оценка результатов
контроля (по индикаторному
следу).
5. Заключительные операции
__________________________
(способы очистки
поверхности)
НТД по проведению
технологии контроля
___________________
НТД по оценке
качества
___________________
Недопустимые
несплошности:
___________________
(тип, размер
индикаторного следа
или фактические
характеристики)

Округлые
индикаторные следы
с наибольшим
размером до 0,6 мм
включительно не
учитываются,
независимо от
номинальной толщины
сваренных
(наплавленных)
деталей

Утвердил _________________                 Разработал _________________
(Ф.И.О., подпись)                            (Ф.И.О., подпись)
____________________________________
(Номер, срок действия удостоверения)
Дата ________________

Источник - Приказ Ростехнадзора от 30.04.2014 № 182
