Оперативная карточка действий персонала в сложной обстановке пожара на технологических установках и электрооборудовании, в кабельных сооружениях (образец заполнения)
Приложение к Методическим указаниям по составлению оперативных планов и карточек тушения пожаров на энергетических предприятиях РД 34.03.306-93

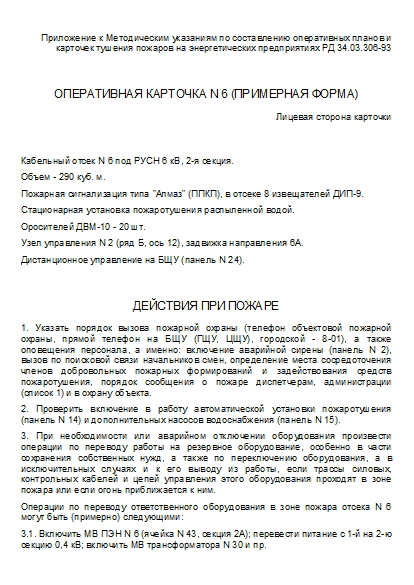

ОПЕРАТИВНАЯ КАРТОЧКА N 6 (примерная форма)
Лицевая сторона карточки
Кабельный отсек N 6 под РУСН 6 кВ, 2-я секция.
Объем - 290 куб. м.
Пожарная сигнализация типа "Алмаз" (ППКП), в отсеке 8 извещателей ДИП-9.
Стационарная установка пожаротушения распыленной водой.
Оросителей ДВМ-10 - 20 шт.
Узел управления N 2 (ряд Б, ось 12), задвижка направления 6А.
Дистанционное управление на БЩУ (панель N 24).
Действия при пожаре
1. Указать порядок вызова пожарной охраны (телефон объектовой пожарной охраны, прямой телефон на БЩУ (ГЩУ, ЦЩУ), городской - 8-01), а также оповещения персонала, а именно: включение аварийной сирены (панель N 2), вызов по поисковой связи начальников смен, определение места сосредоточения членов добровольных пожарных формирований и задействования средств пожаротушения, порядок сообщения о пожаре диспетчерам, администрации (список 1) и в охрану объекта.
2. Проверить включение в работу автоматической установки пожаротушения (панель N 14) и дополнительных насосов водоснабжения (панель N 15).
3. При необходимости или аварийном отключении оборудования произвести операции по переводу работы на резервное оборудование, особенно в части сохранения собственных нужд, а также по переключению оборудования, а в исключительных случаях и к его выводу из работы, если трассы силовых, контрольных кабелей и цепей управления этого оборудования проходят в зоне пожара или если огонь приближается к ним.
Операции по переводу ответственного оборудования в зоне пожара отсека N 6 могут быть (примерно) следующими:
3.1. Включить МВ ПЭН N 6 (ячейка N 43, секция 2А); перевести питание с 1-й на 2-ю секцию 0,4 кВ; включить МВ трансформатора N 30 и пр.
3.2. Отключить АВР 1-й и 2-й секций 0,4 кВ; МВ ячеек N 37, 39, 42, 57 (секция 2А).
3.3. Снять оперативный ток (панель N _____) и т.д.
3.4. Включить заземляющие ножи ячеек N 39, 42 (по команде диспетчера кабельной сети, а при отсутствии связи - после проверки отсутствия напряжения) и др.
4. Направить дежурного электромонтера (дежурного обходчика или др.), хорошо знающего расположение подъездных путей, для встречи и сопровождения пожарных подразделений (при наличии объектовой пожарной охраны с выездной техникой эти действия могут быть самостоятельными, а при наличии пожарно-профилактической группы входят в ее обязанности).
5. Принять возможные меры по созданию безопасных условий работы для персонала и пожарных подразделений по тушению пожара (включить стационарные заземляющие устройства или подключить переносные), выдать диэлектрические боты и перчатки.
6. Выдать письменный допуск на тушение пожара первому прибывшему старшему оперативному начальнику пожарной охраны (первому РТП).
7. Коротко проинформировать РТП о проведенных мероприятиях и дать свои предложения и рекомендации.
Начальник цеха _________________ ___________________ подпись фамилия, инициалы Утверждено: Согласовано: Главный инженер Территориальное диспетчерское _____________________ управление (при необходимости подпись по оборудованию, находящемуся _____________________ в ведении диспетчерского фамилия, инициалы управления, или по режиму работы)
Оборотная сторона карточки
Чертеж кабельного отсека с нанесением:
входов и люков;
секционных перегородок;
стационарной установки;
ответвления кабелей в соседние помещения (возможное распространение пожара) и вентиляционные устройства.
Примечание. Допускается оперативные карточки действия персонала делать составными, т.е. по действиям: начальника смены электростанции; начальника смены электроцеха; старшего дежурного электромонтера и т.п. (аналогично по другим цехам).
Необходимость подготовки таких карточек определяется руководством объекта, исходя из местных условий.
Источник - Методические указания РАО "ЕЭС России" от 23.12.1993 № РД 34.03.306-93 (с изменениями и дополнениями на 1997 год)
