Формуляр топографического плана
Приложение 11 к Инструкции по топографической съемке в масштабах 1:5000, 1:2000, 1:1000 и 1:500
__________________________________________________________________ (наименование организации) Формуляр топографического плана __________________________________ (номенклатура) Масштаб 1: ________________ Система координат __________________ Сечение рельефа __________ м Система высот ______________________ Вид съемки ________________ Координаты вершин углов плана Площадь съемки ____________ ------------------------------------ Схема исполнения съемки 1 ¦ N ¦ x ¦ y ¦ ¦ углов ¦ ¦ ¦ +----------+-----------+-----------+ ¦1 ¦ ¦ ¦ +----------+-----------+-----------+ ¦2 ¦ ¦ ¦ +----------+-----------+-----------+ ¦3 ¦ ¦ ¦ +----------+-----------+-----------+ ¦4 ¦ ¦ ¦ -----------+-----------+------------
1 Не приводится.
1. Главная геодезическая основа __________________________________ __________________________________________________________________ (название и класс пунктов, номера реперов) 2. Аэрофотосъемка: год съемки ______, шифр ______, масштаб _______ АФА: тип _______ N ________ мм; перекрытие: продольное _________ % поперечное _____% 3. Фотограмметрические и фотолабораторные работы Метод планово-высотного сгущения _________________________________ Расхождения на общих точках и опознаках: в плане, мм: среднее ____, наибольшее ____, общее число точек ____ по высоте, м: среднее ___, наибольшее ____, общее число точек ____ Изготовление фотопланов: Метод фототрансформирования ______________________________________ Количество зон _______________ Высота зоны _____________________ Расхождения по порезам, мм: среднее ________, наибольшее _________ Расхождения по точкам, мм: среднее _________, наибольшее _________ Расхождения по сводкам, мм: среднее ________, наибольшее _________ Отклонения размеров сторон от теоретических, мм: северной _________, южной _________, западной _________, восточной d _________, d __________ 1 2 4. Полевые работы Метод развития планово-высотного обоснования _____________________ __________________________________________________________________ (методика работ, невязки, приборы) Работу выполнил с _____ по ________ 19__ г. __________________________________________________________________ (должность, фамилия, и.о., подпись, дата) Вид съемки __________ Работу выполнил с _____ по _________ 19__ г. __________________________________________________________________ (должность, фамилия, и.о., подпись, дата) Расхождения при контроле: в плане, мм: среднее ____, наибольшее ____, общее число точек ____ по высоте, м: среднее ___, наибольшее ____, общее число точек ____ Работу принял ____________________________________________________ (должность, фамилия, и.о., подпись, дата) Заключение инспектирующего лица о качестве __________________________________________________ (оценка, фамилия, и.о., подпись, дата) 5. Стереотопографические и чертежные работы Рисовку рельефа выполнил с _____________ по ______________ 19__ г. __________________________________________________________________ (должность, фамилия, и.о., подпись, дата) Составление оригинала выполнил с __________ по ___________ 19__ г. __________________________________________________________________ (должность, фамилия, и.о., подпись, дата) Расхождения на контрольных точках: в плане, мм: среднее ____, наибольшее ____, общее число точек ____ по высоте, м: среднее ___, наибольшее ____, общее число точек ____ Работу принял ____________________________________________________ (должность, фамилия, и.о., подпись, дата) Заключение инспектирующего лица о качестве __________________________________________________ (оценка, должность, фамилия, и.о., подпись, дата) Вычерчивание выполнил с ______________ по ________________ 19__ г. __________________________________________________________________ (должность, фамилия, и.о., подпись, дата) Корректуру произвел ______________________________________________ (должность, фамилия, и.о., подпись, дата) Работу принял ____________________________________________________ (должность, фамилия, и.о., подпись, дата) Заключение инспектирующего лица о качестве __________________________________________________ (оценка, должность, фамилия, и.о., подпись, дата) Выпуск разрешаю __________________________________________________ (руководитель подраздел., фамилия, и.о., подпись, дата) Дополнительные сведения по организации, технологии, контролю и качеству работ:
Источник - Инструкция ГУГК СССР от 05.10.1979 № ГКИНП-02-033-82

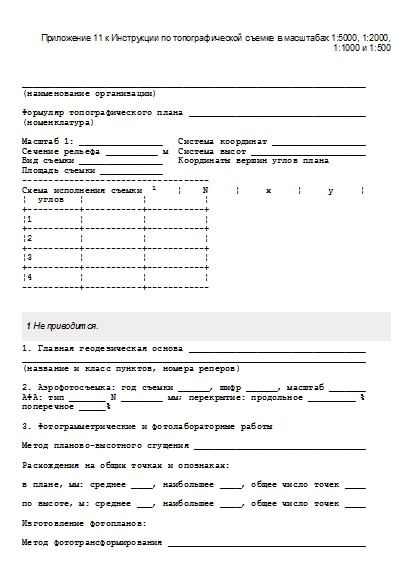

![, заглавная страница](documents/i/10004_.gif)
