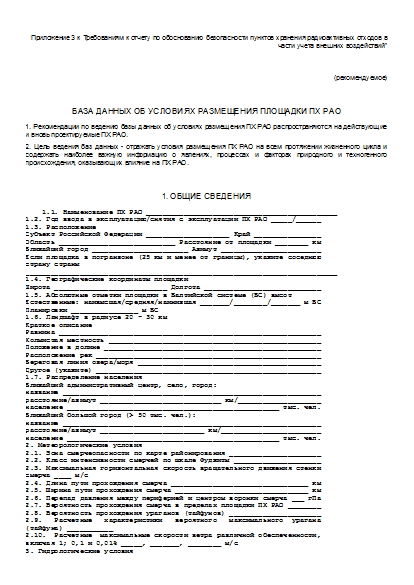

База данных об условиях размещения площадки пунктов хранения радиоактивных отходов (рекомендуемая форма)

Приложение 3 к Требованиям к отчету по обоснованию безопасности пунктов хранения радиоактивных отходов в части учета внешних воздействий"

(рекомендуемое)

БАЗА ДАННЫХ ОБ УСЛОВИЯХ РАЗМЕЩЕНИЯ ПЛОЩАДКИ ПХ РАО

1. Рекомендации по ведению базы данных об условиях размещения ПХ РАО распространяются на действующие и вновь проектируемые ПХ РАО.

2. Цель ведения баз данных - отражать условия размещения ПХ РАО на всем протяжении жизненного цикла и содержать наиболее важную информацию о явлениях, процессах и факторах природного и техногенного происхождения, оказывающих влияние на ПХ РАО.

1. Общие сведения

    1.1. Наименование ПХ РАО ______________________________________________
1.2. Год ввода в эксплуатацию/снятия с эксплуатации ПХ РАО _____/______
1.3. Расположение
Субъект Российской Федерации ____________________ Край ________________
Область ____________________________ Расстояние от площадки ________ км
Ближайший город _______________________ Азимут ________________________
Если площадка в погранзоне (25 км и менее от границы), укажите соседнюю
страну страны
___________________________________________________________________________
1.4. Географические координаты площадки
Широта ___________________________ Долгота ____________________________
1.5. Абсолютные отметки площадки в Балтийской системе (БС) высот
Естественные: наивысшая/средняя/наинизшая _______/________/_______ м БС
Планировки ________________ м БС
1.6. Ландшафт в радиусе 20 - 30 км
Краткое описание
Равнина _______________________________________________________________
Холмистая местность ___________________________________________________
Положение в долине ____________________________________________________
Расположение рек ______________________________________________________
Береговая линия озера/моря ____________________________________________
Другое (укажите) ______________________________________________________
1.7. Распределение населения
Ближайший административный центр, село, город:
название ______________________________________________________________
расстояние/азимут _____________________________ км/____________________
население ___________________________________________________ тыс. чел.
Ближайший большой город (> 50 тыс. чел.):
название ______________________________________________________________
расстояние/азимут _________________________ км/________________________
население ___________________________________________________ тыс. чел.
2. Метеорологические условия
2.1. Зона смерчеопасности по карте районирования ______________________
2.2. Класс интенсивности смерчей по шкале Фуджиты _____________________
2.3. Максимальная горизонтальная скорость вращательного движения стенки
смерча ____ м/с
2.4. Длина пути прохождения смерча _________________________________ км
2.5. Ширина пути прохождения смерча ________________________________ км
2.6. Перепад давления между периферией и центром воронки смерча ___ гПа
2.7. Вероятность прохождения смерча в пределах площадки ПХ РАО ________
2.8. Вероятность прохождения ураганов (тайфунов) ______________________
2.9.   Расчетные   характеристики   вероятного   максимального  урагана
(тайфуна) ___________
2.10.  Расчетные  максимальные скорости ветра различной обеспеченности,
включая 1; 0,1 и 0,01% _____, _______, ________ м/с
3. Гидрологические условия
3.1. Тип   водного   объекта,   влияющего на безопасность ПХ РАО (река,
озеро, водохранилище, морская акватория) __________________________________
3.2.  Факторы  формирования  максимального вероятного наводнения (МВН),
заложенные  в проект для рек: весеннее половодье, дождевые паводки, прорывы
плотин  и  дамб,  завалы,  зажоры  и заторы, обусловленные ледовым режимом,
вулканической,  сейсмической и ветровой деятельностью, обвалами, оползнями,
селями и т.д. _____________________________________________________________
для  водоемов:  ветровой нагон, штормовое волнение, максимальные накаты
волн   на   берег,  сейши,  волны  цунами,  приливы-отливы  и  др.  (нужное
подчеркните, другие причины укажите)
___________________________________________________________________________
3.3. Наивысший наблюденный (исторический) уровень воды водного  объекта
___________________________________________________________________________
3.4.  Параметры  МВН  при  расчетных  значениях  факторов  формирования
максимальные    уровни    измеряются    относительно    нулевой    отметки,
соответствующей БС различной обеспеченности, включая 1;
0,1 и 0,01% ___________, ___________, __________ м
максимальная высота волн различной обеспеченности, включая 1;
0,1 и 0,01% ___________, ______________, ______ м
Для рек:
максимальные расходы воды различной обеспеченности, включая 1;
0,1 и 0,01% ___________, ______________, ________ куб. м
Для водоемов:
уровень  МВН  с  учетом  предельной  отметки  затопления  побережья при
сочетании   расчетных  вкладов  факторов  формирования  (сейшей,  приливов,
ветрового нагона, штормового волнения, волн цунами) __________________ м БС
наибольшая высота уровня воды при сейшевом колебании ________________ м
наибольшая амплитуда приливо-отливных колебаний моря ________________ м
расчетные  значения  штормовых нагонов при максимальных скоростях ветра
различной обеспеченности, включая 1; 0,1 и 0,01%
________________, ________________, ________________ м
наибольшая  высота  волн  на  глубокой  воде при максимальных скоростях
ветра различной обеспеченности, включая 1; 0,1 и 0,01%
________________, ________________, ________________ м
наивысшая   отметка   затопления   морского  побережья  волнами  цунами
различной обеспеченности, включая 1; 0,1 и 0,01%
________________, ________________, ________________ м БС
наинизшая  отметка  осушения  прибрежной  полосы  при  цунами различной
обеспеченности, включая 1; 0,1 и 0,01%
________________, ________________, ____________ м БС
4. Гидрогеологические и инженерно-геологические условия
4.1. Характеристика первого от поверхности водоносного горизонта:
безнапорный/напорный (подчеркнуть)
область распространения _______________________________________________
отметка нижнего/верхнего водоупора (абс. м) ____ м/____ м
отметки уровня подз. вод макс./средн./мин. (абс. м) ____ м/___ м/____ м
литологическая характеристика _________________________________________
коэф. фильтрации ________________ м/сут.; акт. пористость ____________%
существующий водоотбор ________________________________________________
отметки  уровня  подз. вод на ПХ РАО макс./средн./мин. (абс. м) _______
м/_____ м/______ м/
4.2. Характеристика второго от поверхности водоносного горизонта:
область распространения _______________________________________________
отметка нижнего/верхнего водоупора (абс. м )___________ м/___________ м
отметки  уровня  подз.  вод  макс./средн./мин. (абс. м) _______ м/_____
м/______ м/
литологическая характеристика _________________________________________
коэф. фильтрации ___________ м/сут.; акт. пористость _________________%
существующий водоотбор ________________________________________________
отметки  уровня  подз. вод на ПХ РАО макс./средн./мин. (абс. м) _______
м/_____ м/______ м/
4.3. Характеристика водоупорных слоев:
область распространения _______________________________________________
отметка нижней/верхней границы (абс. м) _____ м/______ м/
литологическая характеристика _________________________________________
коэф. фильтрации __________ м/сут.
наличие гидрогеологических окон _______________________________________
4.4. Характеристика инженерно-геологических условий:
развитие  специфических  грунтов (слабых с модулем деформации < 20 МПа,
разжижаемых, просадочных, набухающих, засоленных, многолетнемерзлых)
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
опасные современные геологические процессы и явления
___________________________________________________________________________
наличие карстовых, суффозионных и карстово-суффозионных процессов
___________________________________________________________________________

5. Сейсмичность

5.1. Сейсмотектоническая модель региона.

5.2. Схема детального сейсмического районирования района.

5.3. Схема структурно-тектонических условий ближайшего района.

5.4. Схема сейсмического микрорайонирования площадки для естественных и техногенно измененных условий.

5.5. Характеристики спектрального состава и длительности колебаний для различных типов землетрясений: удаленных, промежуточных, локальных (местных).

5.6. Параметры максимального расчетного землетрясения (МРЗ) и проектного землетрясения (ПЗ) от ближайших сейсмогенных зон:

магнитуда, глубина очага h, расстояние до сейсмогенной зоны r, сейсмичность J по шкале MSK-64 на эталонном грунте площадки

------------------------------------------------------------------
¦ Номер сейсмогенной зоны  ¦ Магнитуда ¦ h, км  ¦ r, км ¦J, балл ¦
+--------------------------+-----------+--------+-------+--------+
¦                          ¦ МРЗ ¦ ПЗ  ¦МРЗ¦ ПЗ ¦МРЗ¦ПЗ ¦МРЗ ¦ПЗ ¦
---------------------------+-----+-----+---+----+---+---+----+----

5.7. Сейсмичность участка ПХ РАО при МРЗ/ПЗ _______/_______ балл
5.8.  Максимальные  амплитуды  горизонтальных  колебаний  на  свободной
поверхности площадки ПХ РАО при МРЗ/ПЗ:
ускорения ______/______ м/кв. с, скорости ______/_____ см/с
5.9.  Максимальные  амплитуды  горизонтальных колебаний кровли скальных
пород при МРЗ/ПЗ:
ускорения _______/_______ м/кв. с, скорости _______/______ см/с
5.10.  Периоды  максимальной  амплитуды  ускорения/скорости  на  уровне
планировки при МРЗ ______/______ с
5.11. Отношение вертикального ускорения к горизонтальному _____________
6. Падение летательного аппарата
6.1.  Минимальное удаление площадки от трассы полетов, маршрута захода,
любого аэропорта ________, ________, _________ км
6.2. Расстояние до крупного аэропорта _________ км
6.3. Вероятность падения на площадку летательного аппарата

------------------------------------------------------------------
¦ Категория летательного ¦Вероятность падения на площадку, 1/год ¦
¦        аппарата        ¦                                       ¦
+------------------------+---------------------------------------+
¦                        ¦по статистике¦  прогноз   ¦  прогноз   ¦
¦                        ¦   падений   ¦через 10 лет¦через 50 лет¦
-------------------------+-------------+------------+-------------

7. Аварийные взрывы вне площадки

7.1. Потенциальные источники аварийных взрывов в зоне радиусом 10 - 20 км:

компоненты химических, нефтеперегонных комплексов; хранилища энергоносителей, взрывчатых веществ; транспортные - наземные, водные; трубопроводы перекачки жидких, газообразных энергоносителей; объекты оборонного комплекса (нужное подчеркните).

7.2. Наземные транспортные потенциальные источники аварийных взрывов.

Пути их движения, порты, гавани, каналы, железнодорожные станции, характеристики грузопотоков.

Приложение: Ситуационный план (масштаб 1:25000).

8. Пожары вне площадки

Потенциальные источники пожара в радиусе 2 км: лес, торфяник, газо/нефте/продуктопровод, база/склад/хранилище горючих материалов, судоходный канал (нужное подчеркните).

Приложение: Топографо-ландшафтная карта района с отображением источников пожаров.

9. Токсичные и коррозионные выбросы в атмосферу

Источники выбросов вне площадки токсичных паров/газов/аэрозолей, коррозионных осадков (нужное подчеркните).

Приложение: Схема размещения источников выбросов.

Источник - Постановление Госатомнадзора России от 31.12.1996 № 6
