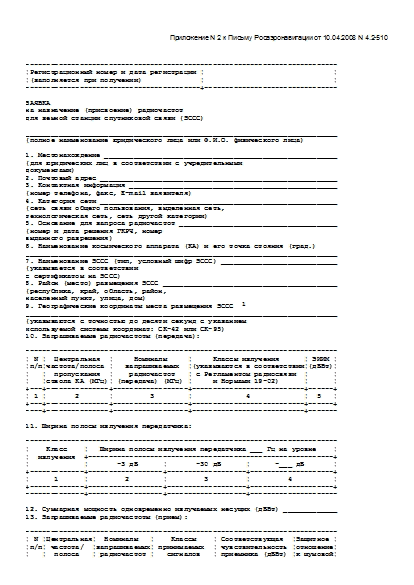

Заявка на назначение (присвоение) радиочастот для земной станции спутниковой связи (ЗССС)

Приложение N 2 к Письму Росаэронавигации от 10.04.2008 N 4.2-510

---------------------------------------------------------------------------
¦Регистрационный номер и дата регистрации ¦                               ¦
¦(заполняется при получении)              ¦                               ¦
------------------------------------------+--------------------------------

ЗАЯВКА
на назначение (присвоение) радиочастот
для земной станции спутниковой связи (ЗССС)

___________________________________________________________________________
(полное наименование юридического лица или Ф.И.О. физического лица)

1. Местонахождение ________________________________________________________
(для юридических лиц в соответствии с учредительными
документами)
2. Почтовый адрес _________________________________________________________
3. Контактная информация __________________________________________________
(номер телефона, факс, E-mail заявителя)
4. Категория сети _________________________________________________________
(сеть связи общего пользования, выделенная сеть,
технологическая сеть, сеть другой категории)
5. Основание для запроса радиочастот ______________________________________
(номер и дата решения ГКРЧ, номер
выданного разрешения)
6. Наименование космического аппарата (КА) и его точка стояния (град.)
___________________________________________________________________________
7. Наименование ЗССС (тип, условный шифр ЗССС) ____________________________
(указывается в соответствии
с сертификатом на ЗССС)
8. Район (место) размещения ЗССС __________________________________________
(республика, край, область, район,
населенный пункт, улица, дом)
9. Географические координаты места размещения ЗССС  1
___________________________________________________________________________
(указываются с точностью до десяти секунд с указанием
используемой системы координат: СК-42 или СК-95)
10. Запрашиваемые радиочастоты (передача):

---------------------------------------------------------------------------
¦ N ¦  Центральная  ¦     Номиналы     ¦     Классы излучения      ¦ ЭИИМ ¦
¦п/п¦частота/полоса ¦   запрашиваемых  ¦(указываются в соответствии¦(дБВт)¦
¦   ¦  пропускания  ¦    радиочастот   ¦ с Регламентом радиосвязи  ¦      ¦
¦   ¦ствола КА (МГц)¦ (передача) (МГц) ¦     и Нормами 19-02)      ¦      ¦
+---+---------------+------------------+---------------------------+------+
¦ 1 ¦       2       ¦         3        ¦             4             ¦  5   ¦
+---+---------------+------------------+---------------------------+------+
----+---------------+------------------+---------------------------+-------

11. Ширина полосы излучения передатчика:

---------------------------------------------------------------------------
¦    Класс    ¦   Ширина полосы излучения передатчика ___ Гц на уровне    ¦
¦  излучения  +-----------------------------------------------------------+
¦             ¦       -3 дБ      ¦       -30 дБ      ¦      -___ дБ       ¦
+-------------+------------------+-------------------+--------------------+
¦      1      ¦         2        ¦         3         ¦         4          ¦
+-------------+------------------+-------------------+--------------------+
--------------+------------------+-------------------+---------------------

12. Суммарная мощность одновременно излучаемых несущих (дБВт) _____________
13. Запрашиваемые радиочастоты (прием):

---------------------------------------------------------------------------
¦ N ¦Центральная¦  Номиналы   ¦    Классы    ¦ Соответствующая  ¦Защитное ¦
¦п/п¦ частота/  ¦запрашиваемых¦ принимаемых  ¦ чувствительность ¦отношение¦
¦   ¦  полоса   ¦ радиочастот ¦   сигналов   ¦ приемника (дБВт) ¦к шумовой¦
¦   ¦пропускания¦   (прием)   ¦(указываются в+------------------+ помехе, ¦
¦   ¦ ствола КА ¦    (МГц)    ¦соответствии с¦Пороговая¦Реальная¦   дБ    ¦
¦   ¦   (МГц)   ¦             ¦ Регламентом  ¦         ¦        ¦         ¦
¦   ¦           ¦             ¦ радиосвязи и ¦         ¦        ¦         ¦
¦   ¦           ¦             ¦Нормами 19-02)¦         ¦        ¦         ¦
+---+-----------+-------------+--------------+---------+--------+---------+
¦ 1 ¦     2     ¦      3      ¦      4       ¦    5    ¦   6    ¦    7    ¦
+---+-----------+-------------+--------------+---------+--------+---------+
----+-----------+-------------+--------------+---------+--------+----------

14. Характеристика частотной избирательности приемника:

---------------------------------------------------------------------------
¦Принимаемые¦ Полоса пропускания  ¦Промежуточная¦ Полоса пропускания УПЧ  ¦
¦  классы   ¦ УВЧ, _ Гц на уровне ¦ частота, __ ¦      _ Гц на уровне     ¦
¦ излучения +---------------------+     Гц      +-------------------------+
¦           ¦-3 дБ¦-30 дБ¦ -__ дБ ¦             ¦ -3 дБ ¦ -30 дБ ¦ -___ дБ¦
+-----------+-----+------+--------+-------------+-------+--------+--------+
¦     1     ¦  2  ¦  3   ¦   4    ¦      5      ¦   6   ¦   7    ¦   8    ¦
------------+-----+------+--------+-------------+-------+--------+---------

15. Эквивалентная шумовая температура приемной системы в градусах  Кельвина
(К°) ______________________________________________________________________
16. Максимальный   допустимый   уровень   входной   мощности,  при  котором
коэффициент усиления МШУ уменьшается на 1 дБ (дБВт) _______________________
17. Полоса частот работы МШУ (МГц) ________________________________________
(нижняя частота полосы/верхняя частота
полосы)
18. Потери в антенно-волноводном тракте (дБ) ______________________________
(передача/прием)
19. Тип антенны ___________________________________________________________
(однозеркальная/двухзеркальная; офсетная/прямофокусная)
20. Диаметр (размер) антенны (м) __________________________________________
(с точностью до десятых долей)
21. Поляризация ___________________________________________________________
(передача/прием)
22. Коэффициент усиления антенны (дБ) _____________________________________
(передача/прием)
23. Описание диаграммы направленности антенны _____________________________
(указывается формула, таблица
или ссылка на действующую
Рекомендацию МСЭ-Р)
24. Азимут  излучения _____________________________________________________
(с точностью до десятых долей градуса в десятичном
исчислении)
25. Угол места излучения __________________________________________________
(с точностью до десятых долей градуса в десятичном
исчислении)
26. Высота подвеса фазового центра антенны над поверхностью земли (м) _____
27. Высота основания антенной опоры над уровнем моря (м) __________________
28. Минимальное  расстояние  антенны  от   места   размещения   до  границы
сопредельного государства (км) ____________________________________________
29. Проведение международно-правовой защиты номиналов радиочастот на  прием
___________________________________________________________________________
(требуется/не требуется)
30. Получение  международного  признания  права  использования  радиочастот
___________________________________________________________________________
(требуется/не требуется)
31. Использование   заявленных  номиналов  радиочастот  для   международной
радиосвязи ________________________________________________________________
(требуется/не требуется)

Приложение: копия  (в   части   касающейся)  карты масштаба  1:200000   или
крупнее   с  обозначением   места   размещения   ЗССС  в   виде
перекрестия на __ л. в __ экз.

Должность                      Личная подпись                  И.О. Фамилия
___________________________________________________________________________
(руководитель юридического лица или физическое лицо)
М.П.

Примечание: 1. Исходные данные представляются в 9 экземплярах.
2. К первому экземпляру заявки прилагаются в 1 экземпляре:
- копия решения ГКРЧ о выделении полос частот с карточками ТТД;
- письмо   владельца    (оператора)   космического    сегмента,
определяющее  расчетные   номиналы   радиочастот   в  емкости
космического сегмента в заявляемой полосе частот;
- копия сертификата соответствия на заявляемую ЗССС,  выданного
Минсвязи России (в случае сопряжения рассматриваемой  сети  с
сетью связи общего пользования или для оказания услуг  связи)
или Госстандарта России;
- копия  лицензии  на  вид  деятельности  в  области  связи  (в
необходимых случаях).

Источник - Письмо Росаэронавигации от 10.04.2008 № 4.2-510
