Протокол проверки состояния заземляющего устройства
Приложение 7 к Методическим указаниям по контролю состояния заземляющих устройств электроустановок РД 153-34.0-20.525-00
ПРОТОКОЛ ПРОВЕРКИ СОСТОЯНИЯ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА ПС _______________________________________ наименование ____________________ "__" _______ 200_ г. название предприятия 1. Цель измерений ____________________________________________ __________________________________________________________________ 2. Погодные условия __________________________________________ 3. Средства измерений ________________________________________ __________________________________________________________________ __________________________________________________________________ 4. Результаты проверки и измерений. 4.1. Проверка металлосвязей, сечения элементов, контактных соединений, коррозионного состояния ЗУ. ------------------------------------------------------------------ ¦ Место проверки ¦ Характер неисправности ¦ +-------------------------------+--------------------------------+ +-------------------------------+--------------------------------+ +-------------------------------+--------------------------------+ --------------------------------+---------------------------------
4.2. Определение реальной схемы ЗУ.
4.2.1. Перечень незаземленного оборудования.
Таблица П7.1
------------------------------------------------------------------ ¦ Наименование оборудования ¦ Характер неисправности ¦ +---------------------------------+------------------------------+ +---------------------------------+------------------------------+ +---------------------------------+------------------------------+ ----------------------------------+-------------------------------
4.2.2. Результаты измерений сопротивления связи электрооборудования с ЗУ.
Таблица П7.2
------------------------------------------------------------------ ¦ Точки ¦I , А¦U , В¦ Z (с применением ¦ Z ¦ ¦подключения¦ изм ¦ изм ¦ св400 ¦ св50 ¦ ¦ источника ¦ ¦ ¦ КДЗ-1) ¦ Z ¦ ¦ питания ¦ ¦ ¦ ¦ св.изм ¦ ¦ ¦ ¦ ¦ ¦ -------- ¦ ¦ ¦ ¦ ¦ ¦ К ¦ ¦ ¦ ¦ ¦ ¦ п ¦ +-----------+-------+-------+-------------------------+----------+ ¦ 1 ¦ 2 ¦ ¦ ¦ ¦ ¦ +------+----+-------+-------+-------------------------+----------+ +------+----+-------+-------+-------------------------+----------+ -------+----+-------+-------+-------------------------+----------- Заключение _______________________________________________________ __________________________________________________________________
4.3. Измерение сопротивления ЗУ.
------------------------------------------------------------------ ¦Сопротивление ЗУ при задан- ¦ r / r ¦ ¦ном значении r ¦ ЭП ЭТ ¦ ¦ ЭТ +-----------------------------------+ ¦ ¦0,1¦0,2¦0,3¦0,4¦0,5¦0,6¦0,7¦0,8¦0,9¦ +----------------------------+---+---+---+---+---+---+---+---+---+ ¦R , Ом¦r = ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ изм ¦ ЭТ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+---+---+---+---+---+---+---+---+---+ ¦ ¦r = ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ЭТ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+---+---+---+---+---+---+---+---+---+ ¦ ¦r = ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ЭТ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ---------+-------------------+---+---+---+---+---+---+---+---+---- Сопротивление ЗУ, определенное по зависимости: R = f(r / r ) ________ Ом. изм ЭП ЭТ Сезонный коэффициент сопротивления К = _________________________. с Сопротивление ЗУ R = К R = _____________________________ Ом. ЗУ с изм Заключение _______________________________________________________ __________________________________________________________________ 4.4. Проверка напряжения на ЗУ. Значение тока, стекающего с заземлителя в землю при однофазном замыкании на землю: I = _____________________ кА. КЗ Напряжение на ЗУ: U = R I = ____________________________ кВ. ЗУ ЗУ КЗ Заключение _______________________________________________________ __________________________________________________________________ 4.5. Напряжение прикосновения на оборудовании (конструкциях) ОРУ. Ток замыкания на землю I = _________________________________ кА. КЗ Время отключения тау = ________________________________________ с. Норма напряжения прикосновения ________________________________ В. ------------------------------------------------------------------ ¦ N ¦ Место ¦ R = U / I (по прибору) ¦R ,¦U , В¦ ¦п/п¦измерения¦ ЗУ изм изм ¦ осн ¦ пр ¦ ¦ ¦ ¦ ¦ кОм ¦ ¦ +---+---------+-------------------------------------+-----+------+ +---+---------+-------------------------------------+-----+------+ +---+---------+-------------------------------------+-----+------+ ----+---------+-------------------------------------+-----+------- Заключение _______________________________________________________ __________________________________________________________________
Источник - Методические указания РАО "ЕЭС России" от 07.05.2000 № РД 153-34.0-20.525-00

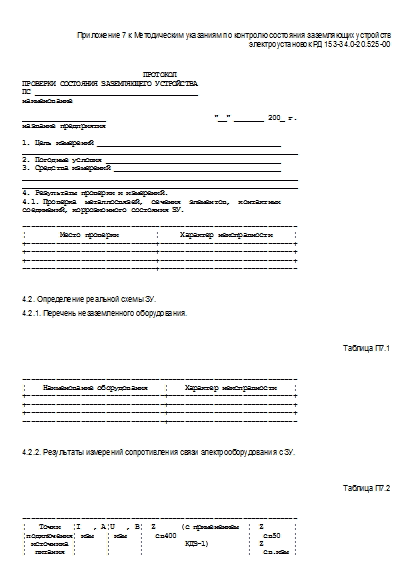

![, заглавная страница](documents/i/48109_.gif)
