Паспорт установки электрохимической защиты (ЭХЗ) (рекомендуемая форма)
Приложение С к СТО 17330282.27.060.001-2008. Стандарт организации РАО "ЕЭС России". Трубопроводы тепловых сетей. Защита от коррозии. Условия создания. Нормы и требования" (рекомендуемое)

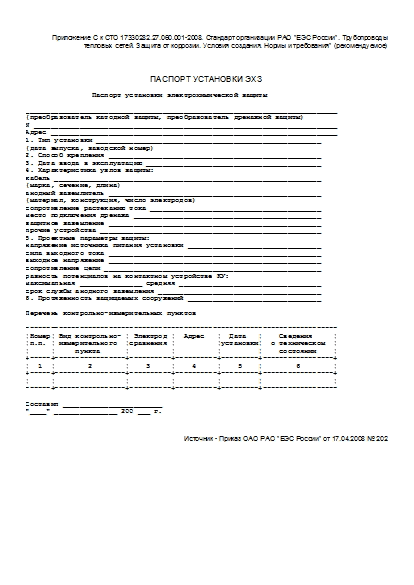

ПАСПОРТ УСТАНОВКИ ЭХЗ
Паспорт установки электрохимической защиты ___________________________________________________________________________ (преобразователь катодной защиты, преобразователь дренажной защиты) N _________________________________________________________________________ Адрес _____________________________________________________________________ 1. Тип установки ______________________________________________________ (дата выпуска, заводской номер) 2. Способ крепления ___________________________________________________ 3. Дата ввода в эксплуатацию __________________________________________ 4. Характеристика узлов защиты: кабель ________________________________________________________________ (марка, сечение, длина) анодный заземлитель ___________________________________________________ (материал, конструкция, число электродов) сопротивление растеканию тока _________________________________________ место подключения дренажа _____________________________________________ защитное заземление ___________________________________________________ прочие устройства _____________________________________________________ 5. Проектные параметры защиты: напряжение источника питания установки ________________________________ сила выходного тока ___________________________________________________ выходное напряжение ___________________________________________________ сопротивление цепи ____________________________________________________ разность потенциалов на контактном устройстве КУ: максимальная _______________ средняя __________________________________ срок службы анодного заземления _______________________________________ 6. Протяженность защищаемых сооружений ________________________________ Перечень контрольно-измерительных пунктов --------------------------------------------------------------------------- ¦Номер¦ Вид контрольно- ¦ Электрод ¦ Адрес ¦ Дата ¦ Сведения ¦ ¦п.п. ¦ измерительного ¦сравнения ¦ ¦установки¦ о техническом ¦ ¦ ¦ пункта ¦ ¦ ¦ ¦ состоянии ¦ +-----+-----------------+----------+----------+---------+-----------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ +-----+-----------------+----------+----------+---------+-----------------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ------+-----------------+----------+----------+---------+------------------ Составил ________________________ "____" _______________ 200 ___ г.
Источник - Приказ ОАО РАО "ЕЭС России" от 17.04.2008 № 202
