Паспорт установки электрохимической защиты

Приложение Ф к Типовой инструкции по защите трубопроводов тепловых сетей от наружной коррозии

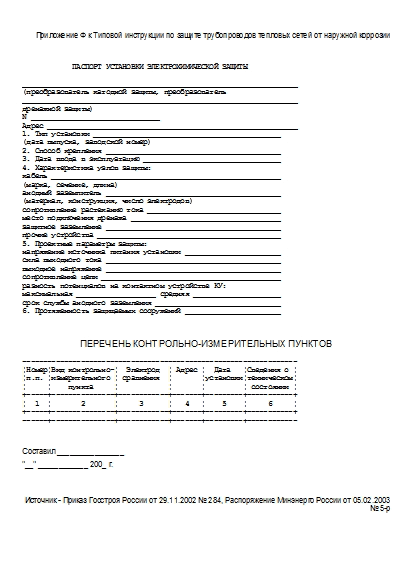

            ПАСПОРТ УСТАНОВКИ ЭЛЕКТРОХИМИЧЕСКОЙ ЗАЩИТЫ

__________________________________________________________________
(преобразователь катодной защиты, преобразователь
__________________________________________________________________
дренажной защиты)
N _______________________________
Адрес ____________________________________________________________
1. Тип установки _____________________________________________
(дата выпуска, заводской номер)
2. Способ крепления __________________________________________
3. Дата ввода в эксплуатацию _________________________________
4. Характеристика узлов защиты:
кабель _______________________________________________________
(марка, сечение, длина)
анодный заземлитель __________________________________________
(материал, конструкция, число электродов)
сопротивление растеканию тока ________________________________
место подключения дренажа ____________________________________
защитное заземление __________________________________________
прочие устройства ____________________________________________
5. Проектные параметры защиты:
напряжение источника питания установки _______________________
сила выходного тока __________________________________________
выходное напряжение __________________________________________
сопротивление цепи ___________________________________________
разность потенциалов на контактном устройстве КУ:
максимальная ___________________ средняя _____________________
срок службы анодного заземления ______________________________
6. Протяженность защищаемых сооружений _______________________

ПЕРЕЧЕНЬ КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПУНКТОВ

------------------------------------------------------------------
¦Номер¦Вид контрольно-¦  Электрод  ¦ Адрес ¦  Дата   ¦Сведения о ¦
¦п.п. ¦измерительного ¦ сравнения  ¦       ¦установки¦техническом¦
¦     ¦    пункта     ¦            ¦       ¦         ¦ состоянии ¦
+-----+---------------+------------+-------+---------+-----------+
¦  1  ¦       2       ¦     3      ¦   4   ¦    5    ¦     6     ¦
+-----+---------------+------------+-------+---------+-----------+
------+---------------+------------+-------+---------+------------

Составил ________________

"__" ____________ 200_ г.

Источник - Приказ Госстроя России от 29.11.2002 № 284, Распоряжение Минэнерго России от 05.02.2003 № 5-р
