Паспорт тепловой сети (образец)
Приложение N 5 к Правилам технической эксплуатации тепловых энергоустановок

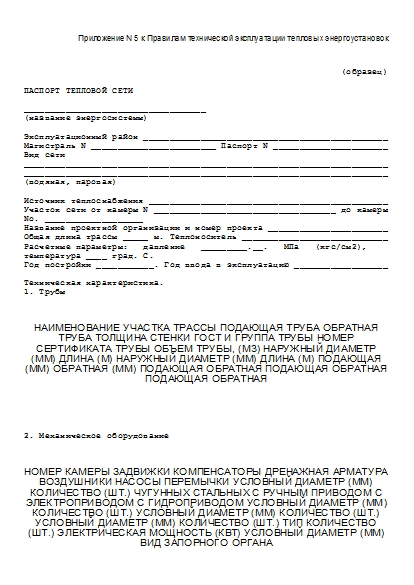

(образец) ПАСПОРТ ТЕПЛОВОЙ СЕТИ ___________________________________ (название энергосистемы) Эксплуатационный район _______________________________________________ Магистраль N ________________________ Паспорт N ______________________ Вид сети ______________________________________________________________________ ______________________________________________________________________ (водяная, паровая) Источник теплоснабжения ______________________________________________ Участок сети от камеры N ___________________________________ до камеры No. ___________________ Название проектной организации и номер проекта _______________________ Общая длина трассы _____ м. Теплоноситель ____________________________ Расчетные параметры: давление _________.__. МПа (кгс/см2), температура ____ град. C. Год постройки ___________. Год ввода в эксплуатацию __________________ Техническая характеристика. 1. Трубы
Наименование участка трассы Подающая труба Обратная труба Толщина стенки ГОСТ и группа трубы Номер сертификата трубы Объем трубы, (М3) наружный диаметр (мм) длина (м) наружный диаметр (мм) длина (м) подающая (мм) обратная (мм) подающая обратная подающая обратная подающая обратная
2. Механическое оборудование
Номер камеры Задвижки Компенсаторы Дренажная арматура Воздушники Насосы Перемычки условный диаметр (мм) Количество (шт.) чугунных Стальных с ручным приводом с электроприводом с гидроприводом условный диаметр (мм) количество (шт.) условный диаметр (мм) количество (шт.) условный диаметр (мм) количество (шт.) тип количество (шт.) электрическая мощность (кВт) условный диаметр (мм) вид запорного органа
3. Каналы
Наименование участка трассы Тип канала (или номер чертежа) Внутренние размеры, (мм) Толщина стенки (мм) Конструкция покрытия Длина (м) высота ширина
4. Камеры
Номер камеры Внутренние размеры, (мм) Толщина стенки, (мм) Конструкция перекрытия Наличие неподвижных опор Наличие гидроизоляции Наличие дренажа (выпуска) Материал стенки высота длина ширина
5. Неподвижные опоры в канале
Номера камер, между которыми размещен канал Привязка к камере N Конструкция Примечание
6. Специальные строительные конструкции (щиты, дюкеры, мостовые переходы)
Наименование Длина (м) Описание или номер типового чертежа
7. Изоляция труб
Наименование участка трассы (номер камеры) Теплоизоляционный материал Толщина тепловой изоляции (мм) Наружное покрытие Материал антикоррозионного покрытия материал толщина (мм)
8. Лицо, ответственное за исправное состояние и безопасную эксплуатацию трубопровода
Номер и дата приказа о назначении Должность, фамилия, имя и отчество Подпись ответственного лица
9. Реконструктивные работы и изменения в оборудовании
Дата Характеристика работ Должность, фамилия и подпись лица, внесшего изменения
10. Контрольные вскрытия
Место вскрытия Дата Назначение вскрытия Результаты осмотра и номер акта
11. Эксплуатационные испытания
Характер испытания Дата Результаты испытания и номер акта
12. Записи результатов освидетельствования трубопроводов
Дата освидетельствования Результаты освидетельствования Срок следующего освидетельствования
Исполнитель ______________________________________________________ __________________________________________________________________ Представитель __________________________________________________________________ (подпись, дата)
Источник - Приказ Минэнерго России от 24.03.2003 № 115
