Паспорт сушильной (классификационной) установки

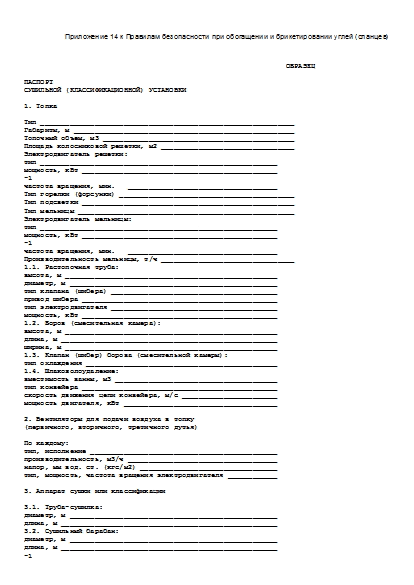

Приложение 14 к Правилам безопасности при обогащении и брикетировании углей (сланцев)

                                                               ОБРАЗЕЦ

ПАСПОРТ
СУШИЛЬНОЙ (КЛАССИФИКАЦИОННОЙ) УСТАНОВКИ

1. Топка

Тип _____________________________________________________________
Габариты, м _____________________________________________________
Топочный объем, м3 ______________________________________________
Площадь колосниковой решетки, м2 ________________________________
Электродвигатель решетки:
тип _________________________________________________________
мощность, кВт _______________________________________________
-1
частота вращения, мин.   ____________________________________
Тип горелки (форсунки) __________________________________________
Тип подсветки ___________________________________________________
Тип мельницы ____________________________________________________
Электродвигатель мельницы:
тип _________________________________________________________
мощность, кВт _______________________________________________
-1
частота вращения, мин.   ____________________________________
Производительность мельницы, т/ч ________________________________
1.1. Растопочная труба:
высота, м ___________________________________________________
диаметр, м __________________________________________________
тип клапана (шибера) ________________________________________
привод шибера _______________________________________________
тип электродвигателя ________________________________________
мощность, кВт _______________________________________________
1.2. Боров (смесительная камера):
высота, м ___________________________________________________
длина, м ____________________________________________________
ширина, м ___________________________________________________
1.3. Клапан (шибер) борова (смесительной камеры):
тип охлаждения ______________________________________________
1.4. Шлакозолоудаление:
вместимость ванны, м3 _______________________________________
тип конвейера _______________________________________________
скорость движения цепи конвейера, м/с _______________________
мощность двигателя, кВт _____________________________________

2. Вентиляторы для подачи воздуха в топку
(первичного, вторичного, третичного дутья)

По каждому:
тип, исполнение _____________________________________________
производительность, м3/ч ____________________________________
напор, мм вод. ст. (кгс/м2) _________________________________
тип, мощность, частота вращения электродвигателя ____________

3. Аппарат сушки или классификации

3.1. Труба-сушилка:
диаметр, м __________________________________________________
длина, м ____________________________________________________
3.2. Сушильный барабан:
диаметр, м __________________________________________________
длина, м ____________________________________________________
-1
частота вращения, мин.   ____________________________________
угол наклона, град __________________________________________
насадки:
приемно-винтовая, м _______________________________________
цепная, м _________________________________________________
просеивающая, м ___________________________________________
Двигатель:
тип _________________________________________________________
частота вращения барабана, мин-1 ____________________________
мощность, кВт _______________________________________________
3.3. Сушилка кипящего слоя:
длина, м ____________________________________________________
ширина, м ___________________________________________________
высота, м ___________________________________________________
площадь газораспределительной решетки, м2 ___________________

4. Бункер сырого угля

Вместимость, м2 _________________________________________________
Габариты, м _____________________________________________________

5. Узел загрузки

5.1. Питающее устройство
а) скребковый питатель:
тип _________________________________________________________
производительность, т/ч _____________________________________
скорость движения скребков, м/с _____________________________
б) привод:
тип _________________________________________________________
число, об./мин. _____________________________________________
мощность, кВт _______________________________________________
5.2. Забрасыватель:
тип диспергатора (рыхлителя) ________________________________
число оборотов ротора _______________________________________
тип двигателя _______________________________________________
число об./мин. ______________________________________________
мощность, кВт _______________________________________________

6. Углеразгрузочное устройство (циклон),
разгрузочная камера

Тип, исполнение _________________________________________________
Диаметр, м ______________________________________________________
Высота, м _______________________________________________________
Производительность по газу, м3/ч ________________________________
Сопротивление, мм вод. ст. (кгс/м2) _____________________________
Разгрузочное устройство:
тип _________________________________________________________
производительность, т/ч _____________________________________
Электродвигатель:
тип _________________________________________________________
мощность, кВт _______________________________________________
-1
частота вращения, мин.   ____________________________________

7. Сухой пылеуловитель

Тип _____________________________________________________________
Ширина, м _______________________________________________________
Длина, м ________________________________________________________
Высота, м _______________________________________________________
Тип элементов ___________________________________________________
Сопротивление, мм вод. ст. (кгс/м2) _____________________________
Производительность по газу, м3/ч ________________________________
Разгрузочное устройство: ________________________________________
тип _________________________________________________________
производительность, т/ч _____________________________________
Электродвигатель:
тип _________________________________________________________
мощность, кВт _______________________________________________
-1
частота вращения, мин.   ____________________________________

8. Мокрый пылеуловитель

Тип _____________________________________________________________
Тип форсунок ____________________________________________________
Количество ______________________________________________________
Габариты, м _____________________________________________________

9. Дымосос

Тип, исполнение _________________________________________________
Производительность, м3/ч ________________________________________
Напор, мм вод. ст. (кгс/м2) (при рабочих условиях) ______________
Электродвигатель:
тип _________________________________________________________
мощность, кВт _______________________________________________
-1
частота вращения, мин.   ____________________________________

10. Смесительная машина

Тип _____________________________________________________________
Производительность, т/ч _________________________________________
Мощность электродвигателя, кВт __________________________________

11. Быстроизнашиваемые участки газоходов
и систем газоочистки
______________________________________________________________________
______________________________________________________________________
______________________________________________________________________
______________________________________________________________________

12. Выхлопная труба

Высота, м _______________________________________________________
Диаметр, м ______________________________________________________

Источник - Постановление Госгортехнадзора России от 30.05.2003 № 46
