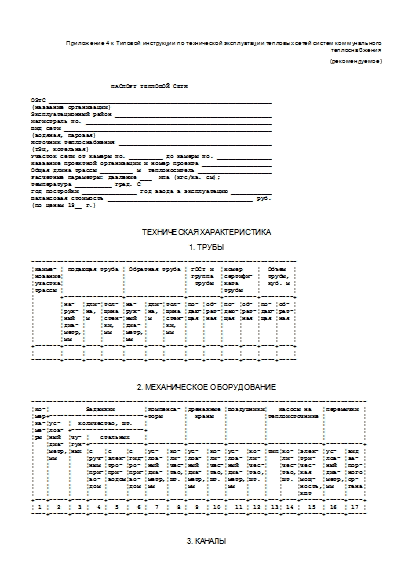

Паспорт тепловой сети (рекомендуемая форма)

Приложение 4 к Типовой инструкции по технической эксплуатации тепловых сетей систем коммунального теплоснабжения

(рекомендуемое)

                      ПАСПОРТ ТЕПЛОВОЙ СЕТИ

ОЭТС _____________________________________________________________
(название организации)
Эксплуатационный район ___________________________________________
Магистраль No. ___________________________________________________
Вид сети _________________________________________________________
(водяная, паровая)
Источник теплоснабжения __________________________________________
(ТЭЦ, котельная)
Участок сети от камеры No. _________ до камеры No. _______________
Название проектной организации и номер проекта ___________________
Общая длина трассы _________ м  Теплоноситель ____________________
Расчетные параметры: давление ___  МПа (кгс/кв. см);
температура __________ град. C
Год постройки _______________ Год ввода в эксплуатацию ___________
Балансовая стоимость ________________________________________ руб.
(по ценам 19__ г.)

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

1. Трубы

-------------------------------------------------------------------------
¦Наиме- ¦ Подающая труба ¦ Обратная труба ¦ ГОСТ и  ¦Номер    ¦  Объем  ¦
¦нование¦                ¦                ¦ группа  ¦сертифи- ¦  трубы, ¦
¦участка¦                ¦                ¦  трубы  ¦ката     ¦  куб. м ¦
¦трассы ¦                ¦                ¦         ¦трубы    ¦         ¦
¦       +----------------+----------------+---------+---------+---------+
¦       ¦на-  ¦дли-¦тол- ¦на-  ¦дли-¦тол- ¦по- ¦об- ¦по- ¦об- ¦по- ¦об- ¦
¦       ¦руж- ¦на, ¦щина ¦руж- ¦на, ¦щина ¦даю-¦рат-¦даю-¦рат-¦даю-¦рат-¦
¦       ¦ный  ¦м   ¦стен-¦ный  ¦м   ¦стен-¦щая ¦ная ¦щая ¦ная ¦щая ¦ная ¦
¦       ¦диа- ¦    ¦ки,  ¦диа- ¦    ¦ки,  ¦    ¦    ¦    ¦    ¦    ¦    ¦
¦       ¦метр,¦    ¦мм   ¦метр,¦    ¦мм   ¦    ¦    ¦    ¦    ¦    ¦    ¦
¦       ¦мм   ¦    ¦     ¦мм   ¦    ¦     ¦    ¦    ¦    ¦    ¦    ¦    ¦
+-------+-----+----+-----+-----+----+-----+----+----+----+----+----+----+
¦       ¦     ¦    ¦     ¦     ¦    ¦     ¦    ¦    ¦    ¦    ¦    ¦    ¦
--------+-----+----+-----+-----+----+-----+----+----+----+----+----+-----

2. Механическое оборудование

--------------------------------------------------------------------------------------------
¦Но-¦          Задвижки        ¦Компенса- ¦Дренажные ¦Воздушники¦   Насосы на   ¦Перемычки ¦
¦мер+--------------------------+торы      ¦  краны   ¦          ¦теплоисточнике ¦          ¦
¦ка-¦ус-  ¦  количество, шт.   ¦          ¦          ¦          ¦               ¦          ¦
¦ме-¦лов- +--------------------+          ¦          ¦          ¦               ¦          ¦
¦ры ¦ный  ¦чу- ¦   стальных    ¦          ¦          ¦          ¦               ¦          ¦
¦   ¦диа- ¦гун-+---------------+----------+----------+----------+---------------+----------+
¦   ¦метр,¦ных ¦с   ¦с    ¦с   ¦ус-  ¦ко- ¦ус-  ¦ко- ¦ус-  ¦ко- ¦тип¦ко- ¦элек- ¦ус-  ¦вид ¦
¦   ¦мм   ¦    ¦руч-¦элек-¦гид-¦лов- ¦ли- ¦лов- ¦ли- ¦лов- ¦ли- ¦   ¦ли- ¦три-  ¦лов- ¦за- ¦
¦   ¦     ¦    ¦ным ¦тро- ¦ро- ¦ный  ¦чес-¦ный  ¦чес-¦ный  ¦чес-¦   ¦чес-¦чес-  ¦ный  ¦пор-¦
¦   ¦     ¦    ¦при-¦при- ¦при-¦диа- ¦тво,¦диа- ¦тво,¦диа- ¦тво,¦   ¦тво,¦кая   ¦диа- ¦ного¦
¦   ¦     ¦    ¦во- ¦водом¦во- ¦метр,¦шт. ¦метр,¦шт. ¦метр,¦шт. ¦   ¦шт. ¦мощ-  ¦метр,¦ор- ¦
¦   ¦     ¦    ¦дом ¦     ¦дом ¦мм   ¦    ¦мм   ¦    ¦мм   ¦    ¦   ¦    ¦ность,¦мм   ¦гана¦
¦   ¦     ¦    ¦    ¦     ¦    ¦     ¦    ¦     ¦    ¦     ¦    ¦   ¦    ¦кВт   ¦     ¦    ¦
+---+-----+----+----+-----+----+-----+----+-----+----+-----+----+---+----+------+-----+----+
¦ 1 ¦  2  ¦  3 ¦  4 ¦  5  ¦  6 ¦  7  ¦  8 ¦  9  ¦ 10 ¦  11 ¦ 12 ¦ 13¦ 14 ¦  15  ¦ 16  ¦ 17 ¦
----+-----+----+----+-----+----+-----+----+-----+----+-----+----+---+----+------+-----+-----

3. Каналы

------------------------------------------------------------------
¦Наименование¦Тип канала¦ Внутренние  ¦Толщина¦Конструкция¦Длина,¦
¦   участка  ¦(или номер¦ размеры, мм ¦стенки,¦ покрытия  ¦  м   ¦
¦   трассы   ¦ чертежа) +-------------+  мм   ¦           ¦      ¦
¦            ¦          ¦высота¦ширина¦       ¦           ¦      ¦
+------------+----------+------+------+-------+-----------+------+
¦            ¦          ¦      ¦      ¦       ¦           ¦      ¦
-------------+----------+------+------+-------+-----------+-------

4. Камеры

------------------------------------------------------------------
¦Номер¦  Внутренние ¦Толщина¦Конст-¦Наличие¦Наличие¦Наличие¦Мате-¦
¦каме-¦ размеры, мм ¦стенки,¦рукция¦непод- ¦гидро- ¦дренажа¦риал ¦
¦ры   +-------------+  мм   ¦пере- ¦вижных ¦изоля- ¦(выпус-¦стен-¦
¦     ¦вы-¦дли-¦ши- ¦       ¦крытия¦опор   ¦ции    ¦ка)    ¦ки   ¦
¦     ¦со-¦на  ¦рина¦       ¦      ¦       ¦       ¦       ¦     ¦
¦     ¦та ¦    ¦    ¦       ¦      ¦       ¦       ¦       ¦     ¦
+-----+---+----+----+-------+------+-------+-------+-------+-----+
¦     ¦   ¦    ¦    ¦       ¦      ¦       ¦       ¦       ¦     ¦
------+---+----+----+-------+------+-------+-------+-------+------

5. Неподвижные опоры в канале

------------------------------------------------------------------
¦  Номера камер, между  ¦Привязка к камере¦Конструкция¦Примечание¦
¦которыми размещен канал¦   No. _______   ¦           ¦          ¦
+-----------------------+-----------------+-----------+----------+
¦                       ¦                 ¦           ¦          ¦
------------------------+-----------------+-----------+-----------

6. Специальные строительные конструкции (щиты, дюкеры, мостовые переходы)

------------------------------------------------------------------
¦  Наименование   ¦ Длина, м ¦Описание или номер типового чертежа¦
+-----------------+----------+-----------------------------------+
¦                 ¦          ¦                                   ¦
------------------+----------+------------------------------------

7. Изоляция труб

------------------------------------------------------------------
¦ Наименование ¦Теплоизо-¦Толщина  ¦Наружное покрытие¦Материал   ¦
¦участка трассы¦ляционный¦тепловой +-----------------+антикорро- ¦
¦(номер камеры)¦материал ¦изоляции,¦материал¦толщина,¦зионного   ¦
¦              ¦         ¦мм       ¦        ¦  мм    ¦покрытия   ¦
+--------------+---------+---------+--------+--------+-----------+
¦              ¦         ¦         ¦        ¦        ¦           ¦
---------------+---------+---------+--------+--------+------------

8. Лицо, ответственное за исправное состояние и безопасную эксплуатацию трубопровода

------------------------------------------------------------------
¦Номер и дата приказа¦       Должность,      ¦Подпись ответствен-¦
¦    о назначении    ¦фамилия, имя и отчество¦ного лица          ¦
+--------------------+-----------------------+-------------------+
¦                    ¦                       ¦                   ¦
---------------------+-----------------------+--------------------

9. Реконструктивные работы и изменения в оборудовании

------------------------------------------------------------------
¦  Дата  ¦Характеристика работ¦Должность, фамилия и подпись лица,¦
¦        ¦                    ¦       внесшего изменения         ¦
+--------+--------------------+----------------------------------+
¦        ¦                    ¦                                  ¦
---------+--------------------+-----------------------------------

10. Контрольные вскрытия

------------------------------------------------------------------
¦Место вскрытия¦   Дата   ¦Назначение вскрытия¦Результаты осмотра¦
¦              ¦          ¦                   ¦   и номер акта   ¦
+--------------+----------+-------------------+------------------+
¦              ¦          ¦                   ¦                  ¦
---------------+----------+-------------------+-------------------

11. Эксплуатационные испытания

------------------------------------------------------------------
¦Характер испытания¦    Дата   ¦Результаты испытания и номер акта¦
+------------------+-----------+---------------------------------+
¦                  ¦           ¦                                 ¦
-------------------+-----------+----------------------------------

12. Записи результатов освидетельствования трубопроводов

------------------------------------------------------------------
¦Дата освидетельствования¦    Результаты     ¦  Срок следующего  ¦
¦                        ¦освидетельствования¦освидетельствования¦
+------------------------+-------------------+-------------------+
¦                        ¦                   ¦                   ¦
-------------------------+-------------------+--------------------

13. Список приложений

Паспорт составлен "__" ____________ г.

Исполнитель
__________________________________________________________________
(должность, Ф.И.О., подпись)

Руководитель ОЭТС ________________________________________________
(должность, Ф.И.О., подпись)

Источник - Приказ Госстроя России от 13.12.2000 № 285
