Паспорт теплового пункта (рекомендуемая форма)
Приложение 6
к Типовой инструкции
по технической эксплуатации
тепловых сетей систем
коммунального теплоснабжения
(рекомендуемое)

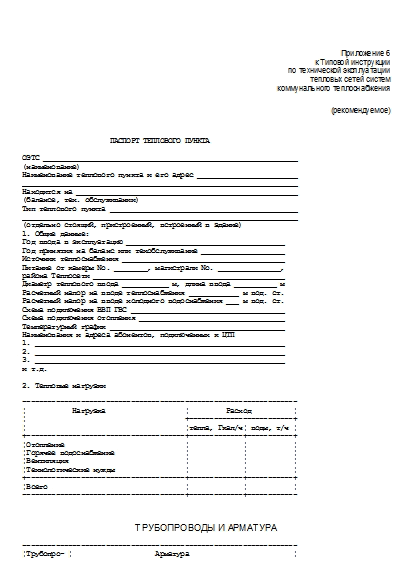

ПАСПОРТ ТЕПЛОВОГО ПУНКТА ОЭТС _____________________________________________________________ (наименование) Наименование теплового пункта и его адрес ________________________ __________________________________________________________________ Находится на _____________________________________________________ (балансе, тех. обслуживании) Тип теплового пункта _____________________________________________ __________________________________________________________________ (отдельно стоящий, пристроенный, встроенный в здание) 1. Общие данные: Год ввода в эксплуатацию ______________________________________ Год принятия на баланс или техобслуживание ____________________ Источник теплоснабжения _______________________________________ Питание от камеры No. ________, магистрали No. _______________, района Теплосети ______________________________________________ Диаметр теплового ввода ___________ м, длина ввода __________ м Расчетный напор на вводе теплоснабжения ____________ м вод. ст. Расчетный напор на вводе холодного водоснабжения ___ м вод. ст. Схема подключения ВВП ГВС _____________________________________ Схема подключения отопления ___________________________________ Температурный график __________________________________________ Наименования и адреса абонентов, подключенных к ЦТП 1. ____________________________________________________________ 2. ____________________________________________________________ 3. ____________________________________________________________ и т.д. 2. Тепловые нагрузки ------------------------------------------------------------------ ¦ Нагрузка ¦ Расход ¦ ¦ +-------------------------+ ¦ ¦тепла, Гкал/ч¦ воды, т/ч ¦ +--------------------------------------+-------------+-----------+ ¦Отопление ¦ ¦ ¦ ¦Горячее водоснабжение ¦ ¦ ¦ ¦Вентиляция ¦ ¦ ¦ ¦Технологические нужды ¦ ¦ ¦ +--------------------------------------+-------------+-----------+ ¦Всего ¦ ¦ ¦ ---------------------------------------+-------------+------------
Трубопроводы и арматура
------------------------------------------------------------------ ¦Трубопро- ¦ Арматура ¦ ¦вод +-----------------------------------------------------+ +----------+ задвижки, вентили ¦ клапаны обратные ¦ клапаны ¦ ¦диа- ¦об- ¦ ¦ ¦ воздушные ¦ ¦метр,¦щая ¦ ¦ ¦и спускные ¦ ¦мм ¦дли-+--------------------+--------------------+-----------+ ¦ ¦на, ¦N по¦тип¦диа- ¦коли-¦N по¦тип¦диа- ¦коли-¦диа- ¦коли-¦ ¦ ¦мм ¦схе-¦ ¦метр,¦чест-¦схе-¦ ¦метр,¦чест-¦метр,¦чест-¦ ¦ ¦ ¦ме ¦ ¦мм ¦во, ¦ме ¦ ¦мм ¦во, ¦мм ¦во, ¦ ¦ ¦ ¦ ¦ ¦ ¦шт. ¦ ¦ ¦ ¦шт. ¦ ¦шт. ¦ +-----+----+----+---+-----+-----+----+---+-----+-----+-----+-----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ------+----+----+---+-----+-----+----+---+-----+-----+-----+------
Насосы
------------------------------------------------------------------ ¦No.¦ Назначение ¦ Тип ¦Марка ¦Характеристика насоса¦Коли-¦ ¦п/п¦(циркуляционные,¦насоса¦электро-¦Q - расход ¦чест-¦ ¦ ¦ подпиточные и ¦ ¦двигате-¦H - напор ¦во ¦ ¦ ¦ т.д.) ¦ ¦ля ¦n - частота вращения ¦ ¦ +---+----------------+------+--------+---------------------+-----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----+----------------+------+--------+---------------------+------
Водоподогреватели
------------------------------------------------------------------ ¦No.¦Назначение¦Тип и ¦Число секций,¦Характеристика подогревателя¦ ¦п/п¦ ¦ N ¦ шт. ¦(тепловой поток, кВт, повер-¦ ¦ ¦ ¦ ¦ ¦хность нагрева, кв. м) ¦ +---+----------+------+-------------+----------------------------+ ¦ ¦ ¦ ¦ ¦ ¦ ----+----------+------+-------------+-----------------------------
Тепловая автоматика
------------------------------------------------------------------ ¦No.¦ Назначение ¦Место установки¦ Тип ¦Диаметр,¦Количество¦ ¦п/п¦ ¦ ¦ ¦ мм ¦ ¦ +---+--------------+---------------+---------+--------+----------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----+--------------+---------------+---------+--------+-----------
Средства измерений
------------------------------------------------------------------ ¦No.¦ Приборы контроля и учета ¦ ¦ +------------------------------------------------------------+ ¦ ¦ тепломеры (расходомеры) ¦ термометры ¦ манометры ¦ ¦ +--------------------------------+-------------+-------------+ ¦ ¦ место ¦тип¦диаметр,¦количест-¦тип¦количест-¦тип¦количест-¦ ¦ ¦установки¦ ¦ мм ¦во, шт. ¦ ¦во, шт. ¦ ¦во, шт. ¦ +---+---------+---+--------+---------+---+---------+---+---------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----+---------+---+--------+---------+---+---------+---+----------
Характеристика теплопотребляющих систем
------------------------------------------------------------------ ¦Здание (корпус), его адрес ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+-----+-----+----+-----+----+ ¦Кубатура здания, куб. м ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+-----+-----+----+-----+----+ ¦Высота (этажность) здания, м ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+-----+-----+----+-----+----+ ¦Отоп-¦присоединение (элеваторное, ¦ ¦ ¦ ¦ ¦ ¦ ¦ление¦насосное, непосредственное, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦независимое) ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------+-----+-----+----+-----+----+ ¦ ¦диаметр сопла элеватора и ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦дроссельной диафрагмы, мм ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------+-----+-----+----+-----+----+ ¦ ¦тип системы (однотрубная, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦2-трубная, розлив верхний, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦нижний) ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------+-----+-----+----+-----+----+ ¦ ¦сопротивление системы, м ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------+-----+-----+----+-----+----+ ¦ ¦тип нагревательных приборов ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------+-----+-----+----+-----+----+ ¦ ¦емкость системы, куб. м ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------+-----+-----+----+-----+----+ ¦ ¦расчетная тепловая нагрузка, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Гкал/ч ¦ ¦ ¦ ¦ ¦ ¦ +-----+------------------------------+-----+-----+----+-----+----+ ¦Вен- ¦число приточных установок ¦ ¦ ¦ ¦ ¦ ¦ ¦тиля-+------------------------------+-----+-----+----+-----+----+ ¦ция ¦диаметр дроссельной диафрагмы,¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦мм ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------+-----+-----+----+-----+----+ ¦ ¦расчетная тепловая нагрузка, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Гкал/ч ¦ ¦ ¦ ¦ ¦ ¦ +-----+------------------------------+-----+-----+----+-----+----+ ¦ГВС ¦схема присоединения (парал- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦лельная, 2-ступенчатая, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦последовательная, открытый ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦водоразбор) ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------+-----+-----+----+-----+----+ ¦ ¦диаметр дроссельной диафрагмы,¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦мм ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------+-----+-----+----+-----+----+ ¦ ¦расчетная тепловая нагрузка, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Гкал/ч ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------+-----+-----+----+-----+----+ ¦ ¦суммарная нагрузка систем ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦здания, Гкал/ч ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------+-----+-----+----+-----+----+ ¦ ¦температурный график ¦ ¦ ¦ ¦ ¦ ¦ ------+------------------------------+-----+-----+----+-----+----- Приложение к паспорту: схема ЦТП Дата составления паспорта "__" ________________ г. Паспорт составил _________________________________________________ (должность, Ф.И.О., подпись)
Источник - Приказ Госстроя России от 13.12.2000 № 285
