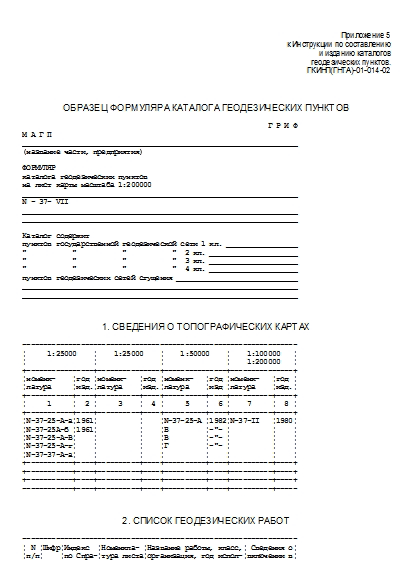

Образец формуляра каталога геодезических пунктов

Приложение 5
к Инструкции по составлению
и изданию каталогов
геодезических пунктов.
ГКИНП(ГНТА)-01-014-02

ОБРАЗЕЦ ФОРМУЛЯРА КАТАЛОГА ГЕОДЕЗИЧЕСКИХ ПУНКТОВ

                                                           Г Р И Ф
М А Г П
__________________________________________________________________
(название части, предприятия)

ФОРМУЛЯР
каталога геодезических пунктов
на лист карты масштаба 1:200000
__________________________________________________________________
N - 37- VII
__________________________________________________________________
__________________________________________________________________

Каталог содержит
пунктов государственной геодезической сети 1 кл. _________________
"           "           "           "  2 кл. _____________________
"           "           "           "  3 кл. _____________________
"           "           "           "  4 кл. _____________________
пунктов геодезических сетей сгущения _____________________________
__________________________________________________________________
__________________________________________________________________

1. СВЕДЕНИЯ О ТОПОГРАФИЧЕСКИХ КАРТАХ

------------------------------------------------------------------
¦     1:25000    ¦    1:25000    ¦    1:50000    ¦    1:100000   ¦
¦                ¦               ¦               ¦    1:200000   ¦
+----------------+---------------+---------------+---------------+
¦номенк-    ¦год ¦номенк-   ¦год ¦номенк-   ¦год ¦номенк-   ¦год ¦
¦латура     ¦изд.¦латура    ¦изд.¦латура    ¦изд ¦латура    ¦изд.¦
+-----------+----+----------+----+----------+----+----------+----+
¦     1     ¦  2 ¦     3    ¦  4 ¦     5    ¦  6 ¦    7     ¦  8 ¦
+-----------+----+----------+----+----------+----+----------+----+
¦N-37-25-А-а¦1961¦          ¦    ¦N-37-25-А ¦1982¦N-37-II   ¦1980¦
¦N-37-25А-б ¦1961¦          ¦    ¦Б         ¦-"- ¦          ¦    ¦
¦N-37-25-А-В¦    ¦          ¦    ¦В         ¦-"- ¦          ¦    ¦
¦N-37-25-А-г¦    ¦          ¦    ¦Г         ¦-"- ¦          ¦    ¦
¦N-37-37-А-а¦    ¦          ¦    ¦          ¦    ¦          ¦    ¦
+-----------+----+----------+----+----------+----+----------+----+
+-----------+----+----------+----+----------+----+----------+----+
+-----------+----+----------+----+----------+----+----------+----+
------------+----+----------+----+----------+----+----------+-----

2. СПИСОК ГЕОДЕЗИЧЕСКИХ РАБОТ

------------------------------------------------------------------
¦ N ¦Шифр¦Индекс  ¦Номенкла- ¦Название работы, класс,¦ Сведения о¦
¦п/п¦    ¦по Спра-¦тура листа¦организация, год испол-¦включении в¦
¦   ¦    ¦вочнику ¦карты     ¦нения                  ¦  каталог  ¦
+---+----+--------+----------+-----------------------+-----------+
¦ 1 ¦  2 ¦    3   ¦     4    ¦           5           ¦     6     ¦
+---+----+--------+----------+-----------------------+-----------+
¦1  ¦    ¦7120    ¦N-37-38-Г ¦Мценская базисная сеть ¦Включена,  ¦
¦   ¦    ¦        ¦          ¦триангуляции 1 класса, ¦работа N 1 ¦
¦   ¦    ¦        ¦          ¦прол. в 1928 г. частями¦           ¦
¦   ¦    ¦        ¦          ¦ВТС                    ¦           ¦
+---+----+--------+----------+-----------------------+-----------+
¦2  ¦    ¦6409    ¦N-37-26   ¦Звено триангуляции 1   ¦Включена,  ¦
¦   ¦    ¦        ¦          ¦класса Малоярославец-  ¦работа N 2 ¦
¦   ¦    ¦        ¦          ¦Мценск, прол. в 1928,  ¦           ¦
¦   ¦    ¦        ¦          ¦1929 гг. частями ВТС   ¦           ¦
+---+----+--------+----------+-----------------------+-----------+
----+----+--------+----------+-----------------------+------------

3. ПЕРЕЧЕНЬ МАТЕРИАЛОВ РАБОТ

------------------------------------------------------------------
¦ N  ¦ Наименование имеющихся ¦ Кол-во¦Инвентарный ¦Заключение об¦
¦п/п ¦       материалов       ¦ томов ¦   номер    ¦использовании¦
+----+------------------------+-------+------------+-------------+
¦  1 ¦           2            ¦   3   ¦     4      ¦      5      ¦
+----+------------------------+-------+------------+-------------+
¦1   ¦Сводный каталог высот   ¦3      ¦315-41      ¦Использован  ¦
¦    ¦пунктов нивелирования   ¦       ¦Пр. 7       ¦             ¦
¦    ¦N-37-VII, 1985 г.       ¦       ¦            ¦             ¦
+----+------------------------+-------+------------+-------------+
¦2   ¦Каталог координат       ¦1      ¦31-45       ¦-"-          ¦
¦    ¦геодезических пунктов   ¦       ¦ЦКГФ        ¦             ¦
¦    ¦N-37-VII, 1973 г.       ¦       ¦            ¦             ¦
+----+------------------------+-------+------------+-------------+
¦    ¦Мосбасский участок      ¦       ¦            ¦             ¦
+----+------------------------+-------+------------+-------------+
¦3   ¦Тех. отчет              ¦2      ¦169-1       ¦-"-          ¦
¦    ¦                        ¦       ¦Пр. 5       ¦             ¦
+----+------------------------+-------+------------+-------------+
¦4   ¦Таблицы горизонтальных  ¦1      ¦169-3       ¦-"-          ¦
¦    ¦направлений             ¦       ¦Пр. 5       ¦             ¦
+----+------------------------+-------+------------+-------------+
-----+------------------------+-------+------------+--------------

4. СВОДКА С СОСЕДНИМИ КАТАЛОГАМИ

 при составлении каталога              при редактировании каталога

+--------+--------+--------+         +--------+--------+--------+
|        |        |        |         |        |        |        |
|        |        |        |         |        |        |        |
|        |        |        |         |        |        |        |
+--------+--------+--------+         +--------+--------+--------+
|        |        |        |         |        |        |        |
|        |N-37-VII|        |         |        |N-37-VII|        |
|        |        |        |         |        |        |        |
+--------+--------+--------+         +--------+--------+--------+
+        +        +        |         |        |        |        |
+        +        +        |         |        |        |        |
+        +        +        |         |        |        |        |
+--------+--------+--------+         +--------+--------+--------+

Условные знаки                         Условные знаки

+-------+                              +-------+
+       + Изданный каталог             |       |
+-------+                              +-------+

+-------+                              +-------+
|       | Подготовленный к             |       |
+-------+ изданию каталог              +-------+

+-------+                              +-------+
|       | Объект уравнивания           |       |
+-------+ 07.06.1317                   +-------+

5. КРАТКАЯ ХАРАКТЕРИСТИКА ОСОБЕННОСТЕЙ КАТАЛОГА

При составлении каталога материалы работ N 10 - 12 не использовались вследствие утраты. При заполнении формы 3 для пунктов данных работ были использованы искусственные связи из дирекционных углов, вычисленных по прежним координатам.

В работе N 17 очень много временных пунктов при малом количестве закрепленных. Заполнение формы 3 было выполнено по дирекционным углам и сторонам, вычисленным по обратным геодезическим задачам на основе материалов объекта.

По работе N 17 пункты СГС-30 и ориентирные пункты закреплены на местности центрами "свайного типа". Рисунки центров в материалах отсутствуют. При составлении каталога принят тип 147 по альбому типов центров.

6. РАБОТЫ, ВЫПОЛНЕННЫЕ В ПЕРИОД СОСТАВЛЕНИЯ КАТАЛОГА

------------------------------------------------------------------
¦ N ¦    Наименование процессов   ¦  Ед. ¦Объем¦   Дата   ¦ Прим.¦
¦п/п¦                             ¦ изм. ¦     ¦исполнения¦      ¦
+---+-----------------------------+------+-----+----------+------+
¦ 1 ¦              2              ¦   3  ¦  4  ¦     5    ¦   6  ¦
+---+-----------------------------+------+-----+----------+------+
¦1  ¦Запрос материалов в МосТИГГН,¦      ¦     ¦21.10.95  ¦      ¦
¦   ¦исх. 23-22                   ¦      ¦     ¦          ¦      ¦
+---+-----------------------------+------+-----+----------+------+
¦2  ¦Включение в БД ф. 2,3 на     ¦пункты¦211  ¦05.12.95  ¦      ¦
¦   ¦полигон. 1 р. пос. Боброво и ¦      ¦     ¦          ¦      ¦
¦   ¦Варварино                    ¦      ¦     ¦          ¦      ¦
+---+-----------------------------+------+-----+----------+------+
¦3  ¦Запрос материалов в          ¦      ¦     ¦11.12.95  ¦      ¦
¦   ¦в/ч 63708, исх. 1188         ¦      ¦     ¦          ¦      ¦
+---+-----------------------------+------+-----+----------+------+
¦4  ¦Включение в БД ф. 2,3        ¦      ¦     ¦12.12.95  ¦      ¦
¦   ¦на М-7951, 1985 г., ВТС      ¦      ¦     ¦          ¦      ¦
----+-----------------------------+------+-----+----------+-------

7. СПИСОК ИЗМЕНЕННЫХ НАЗВАНИЙ

------------------------------------------------------------------
¦ N ¦ Название по полевым¦ Измененное название ¦    Основание    ¦
¦п/п¦     материалам     ¦                     ¦  для изменения  ¦
+---+--------------------+---------------------+-----------------+
¦ 1 ¦         2          ¦          3          ¦        4        ¦
+---+--------------------+---------------------+-----------------+
¦1  ¦Киремет Нов.        ¦Киремет              ¦Инстр. 2002 г.   ¦
+---+--------------------+---------------------+-----------------+
¦2  ¦Улима               ¦Улема                ¦Карта 1991 г.    ¦
+---+--------------------+---------------------+-----------------+
¦3  ¦Шершолан            ¦Шершалан             ¦-"-              ¦
+---+--------------------+---------------------+-----------------+
¦4  ¦Коммуна Вост.       ¦Коммуна              ¦Инстр. 2002 г.   ¦
+---+--------------------+---------------------+-----------------+
+---+--------------------+---------------------+-----------------+
+---+--------------------+---------------------+-----------------+
----+--------------------+---------------------+------------------

8. ОЦЕНКА ТОЧНОСТИ ГЕОДЕЗИЧЕСКИХ СЕТЕЙ (ИЗ УРАВНИВАНИЯ)

------------------------------------------------------------------
¦  Класс  ¦             Средние квадратические ошибки            ¦
¦         +------------------------------------------------------+
¦         ¦     дирекционных углов    ¦        длин сторон       ¦
¦         +---------------------------+--------------------------+
¦1        ¦             2             ¦             3            ¦
¦         +---------------------------+--------------------------+
¦1        ¦1,4"                       ¦1:201000                  ¦
¦         +---------------------------+--------------------------+
¦2        ¦1,7"                       ¦1:175000                  ¦
¦         +---------------------------+--------------------------+
¦3        ¦1,8/3,1"                   ¦1:115000/1:80000          ¦
¦         +---------------------------+--------------------------+
¦4        ¦2,0"                       ¦1:70000                   ¦
¦         +---------------------------+--------------------------+
¦         +---------------------------+--------------------------+
¦         +---------------------------+--------------------------+
----------+---------------------------+---------------------------

9. СПИСОК АСТРОНОМИЧЕСКИХ ПУНКТОВ

------------------------------------------------------------------
¦ N ¦Название астрономического¦   Астрономические   ¦Название    ¦
¦п/п¦ пункта, тип знака, класс¦   координаты и их   ¦организации,¦
¦   ¦                         ¦   ср. кв. ошибки    ¦время выпол-¦
¦   ¦                         +---------------------+нения,      ¦
¦   ¦                         ¦       F      ¦  Mf  ¦исполнитель ¦
¦   ¦                         ¦       L      ¦  Ml  ¦            ¦
¦   ¦                         ¦       А      ¦  Ma  ¦            ¦
+---+-------------------------+--------------+------+------------+
¦ 1 ¦         2               ¦      3       ¦   4  ¦        5   ¦
+---+-------------------------+--------------+------+------------+
¦1  ¦Долгая Поляна, пир. 1 кл.¦55°10'13,"75  ¦0,"4  ¦ВТОГГР,     ¦
¦   ¦                         ¦48 55 17,31   ¦0,s03 ¦25.08.1931  ¦
¦   ¦на сигн. Бекетовка       ¦27 15 19,47   ¦0,"8  ¦Иванов П.Ф  ¦
+---+-------------------------+--------------+------+------------+
+---+-------------------------+--------------+------+------------+
+---+-------------------------+--------------+------+------------+
----+-------------------------+--------------+------+-------------

10. СПИСОК КООРДИНАТ ЗАРАМОЧНЫХ ПУНКТОВ

------------------------------------------------------------------
¦ N ¦Название пункта, тип знака ¦Класс ¦   Координаты в метрах   ¦
¦п/п¦                           ¦      ¦                         ¦
+---+---------------------------+------+-------------------------+
¦   ¦                           ¦      ¦     х      ¦      у     ¦
+---+---------------------------+------+------------+------------+
¦ 1 ¦            2              ¦   3  ¦     4      ¦      5     ¦
+---+---------------------------+------+------------+------------+
¦                         N-37-I 7-я зона                        ¦
+----------------------------------------------------------------+
¦1  ¦Завод (Афанасьевка), пир.  ¦2     ¦5989215,21  ¦7317816,43  ¦
+---+---------------------------+------+------------+------------+
¦2  ¦Кушманы, пир.              ¦2     ¦5988311,11  ¦7319811,41  ¦
+---+---------------------------+------+------------+------------+
¦                         N-37-I 6-я зона                        ¦
+----------------------------------------------------------------+
¦3  ¦Завод (Афанасьевка), пир.  ¦2     ¦5989811,55  ¦6675833,88  ¦
+---+---------------------------+------+------------+------------+
¦4  ¦Кушманы, пир.              ¦2     ¦5988591,82  ¦6677812,44  ¦
+---+---------------------------+------+------------+------------+
+---+---------------------------+------+------------+------------+
+---+---------------------------+------+------------+------------+
----+---------------------------+------+------------+-------------

11. ВЕДОМОСТЬ СРАВНЕНИЯ ВЫСОТ ПУНКТОВ КАТАЛОГА С КАРТОЙ

------------------------------------------------------------------
¦N по ¦                 Высота                ¦Расхож-¦Примечание¦
¦ката-+---------------------------------------+дения  ¦          ¦
¦логу ¦ по изд.¦по карте¦по сводному¦по ката- ¦высот с¦          ¦
¦     ¦каталогу¦масштаба¦ каталогу  ¦логу,    ¦картой ¦          ¦
¦     ¦        ¦        ¦   высот   ¦подготов-¦       ¦          ¦
¦     ¦        ¦        ¦           ¦ленному к¦       ¦          ¦
¦     ¦        ¦        ¦           ¦изданию  ¦       ¦          ¦
+-----+--------+--------+-----------+---------+-------+----------+
¦  1  ¦    2   ¦    3   ¦     4     ¦    5    ¦   6   ¦     7    ¦
+-----+--------+--------+-----------+---------+-------+----------+
¦1    ¦222,3   ¦п222,3  ¦222,315    ¦222,32   ¦-      ¦          ¦
+-----+--------+--------+-----------+---------+-------+----------+
¦2    ¦240,1   ¦п240,5  ¦240,124    ¦240,12   ¦0,4    ¦Центр     ¦
¦     ¦        ¦        ¦           ¦         ¦       ¦перезалож.¦
+-----+--------+--------+-----------+---------+-------+----------+
¦3    ¦199,6   ¦п200,0  ¦199,648    ¦199,65   ¦0,4    ¦Причина не¦
¦     ¦        ¦        ¦           ¦         ¦       ¦изв.      ¦
+-----+--------+--------+-----------+---------+-------+----------+
+-----+--------+--------+-----------+---------+-------+----------+
+-----+--------+--------+-----------+---------+-------+----------+
------+--------+--------+-----------+---------+-------+-----------

12. СПИСОК ГЕОДЕЗИЧЕСКИХ РАБОТ, ВКЛЮЧАЕМЫХ В КАТАЛОГ

------------------------------------------------------------------
¦ N по ¦   Название работы, класс, время   ¦      Примечание     ¦
¦списку¦     исполнения и организация,     ¦                     ¦
¦      ¦        выполнившая работу         ¦                     ¦
+------+-----------------------------------+---------------------+
¦  1   ¦                2                  ¦           3         ¦
+------+-----------------------------------+---------------------+
¦8     ¦N 10-Основной ряд триангуляции     ¦Пункты триангуляции  ¦
¦      ¦II класса Теплое - Белев (лист кар-¦перекрыты работой    ¦
¦      ¦ты) N-37-25-Г), проложенный        ¦N 3, за исключением  ¦
¦      ¦в 1929 г. Главным геодезическим уп-¦одного пункта        ¦
¦      ¦равлением                          ¦                     ¦
+------+-----------------------------------+---------------------+
¦11    ¦N 18-Аналитическая сеть Белевской  ¦Аналитическая сеть   ¦
¦      ¦оросительной системы (листы карты) ¦соответствует триан- ¦
¦      ¦(N-37-25-А, В), проложенная        ¦гуляции 2 разряда    ¦
¦      ¦в 1978 г. "Севкавгипроводхозом"    ¦                     ¦
+------+-----------------------------------+---------------------+
+------+-----------------------------------+---------------------+
+------+-----------------------------------+---------------------+
-------+-----------------------------------+----------------------

13. ВОПРОСЫ, ВОЗНИКШИЕ В ПРОЦЕССЕ ПОДГОТОВКИ КАТАЛОГА

------------------------------------------------------------------
¦ N ¦               Вопросы                     ¦Принятое решение¦
¦п/п¦                                           ¦                ¦
+---+-------------------------------------------+----------------+
¦ 1 ¦                  2                        ¦           3    ¦
+---+-------------------------------------------+----------------+
¦1  ¦На пункте Победа (N 37) в каталоге изд.    ¦Центр дан с     ¦
¦   ¦1965 г. центр дан без номера марки.        ¦номером марки   ¦
¦   ¦По обследованию 11-1-377 сведений о        ¦                ¦
¦   ¦перезакладке нет, а у центра дан номер     ¦                ¦
¦   ¦марки                                      ¦                ¦
+---+-------------------------------------------+----------------+
¦2  ¦По обследованию объекта 07.07.0119 пункт   ¦Пункт дан как   ¦
¦   ¦Горюшки (N 141) не найден                  ¦существующий без¦
¦   ¦                                           ¦наружного знака ¦
+---+-------------------------------------------+----------------+
+---+-------------------------------------------+----------------+
+---+-------------------------------------------+----------------+
----+-------------------------------------------+-----------------

14. РАБОТЫ, ВЫПОЛНЕННЫЕ ПРИ СОСТАВЛЕНИИ КАТАЛОГА

------------------------------------------------------------------
¦   N  ¦           Работы           ¦ Подпись исполнителя с датой¦
¦  п/п ¦                            ¦                            ¦
+------+----------------------------+----------------------------+
¦   1  ¦              2             ¦              3             ¦
+------+----------------------------+----------------------------+
+------+----------------------------+----------------------------+
+------+----------------------------+----------------------------+
-------+----------------------------+-----------------------------

Источник - Приказ Роскартографии от 27.02.2002 № 24-пр
