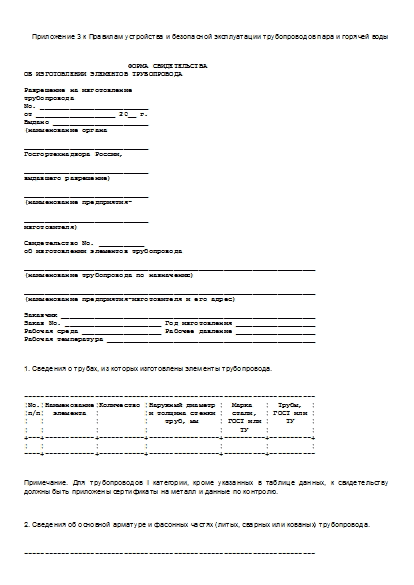

Форма свидетельства об изготовлении элементов трубопровода

Приложение 3 к Правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды

                         ФОРМА СВИДЕТЕЛЬСТВА
ОБ ИЗГОТОВЛЕНИИ ЭЛЕМЕНТОВ ТРУБОПРОВОДА

Разрешение на изготовление
трубопровода
No. __________________________
от ___________________ 20__ г.
Выдано _______________________
(наименование органа

______________________________
Госгортехнадзора России,

______________________________
выдавшего разрешение)

______________________________
(наименование предприятия-

______________________________
изготовителя)

Свидетельство No. ___________
об изготовлении элементов трубопровода

______________________________________________________________________
(наименование трубопровода по назначению)

______________________________________________________________________
(наименование предприятия-изготовителя и его адрес)

Заказчик _____________________________________________________________
Заказ No. _______________________ Год изготовления ___________________
Рабочая среда ___________________ Рабочее давление ___________________
Рабочая температура __________________________________________________

1. Сведения о трубах, из которых изготовлены элементы трубопровода.

----------------------------------------------------------------------
¦No.¦Наименование¦Количество ¦Наружный диаметр ¦  Марка   ¦  Трубы,  ¦
¦п/п¦  элемента  ¦           ¦и толщина стенки ¦  стали,  ¦ ГОСТ или ¦
¦   ¦            ¦           ¦    труб, мм     ¦ ГОСТ или ¦    ТУ    ¦
¦   ¦            ¦           ¦                 ¦    ТУ    ¦          ¦
+---+------------+-----------+-----------------+----------+----------+
¦   ¦            ¦           ¦                 ¦          ¦          ¦
----+------------+-----------+-----------------+----------+-----------

Примечание. Для трубопроводов I категории, кроме указанных в таблице данных, к свидетельству должны быть приложены сертификаты на металл и данные по контролю.

2. Сведения об основной арматуре и фасонных частях (литых, сварных или кованых) трубопровода.

----------------------------------------------------------------------
¦No.¦Наименование¦  Место  ¦ Условный ¦  Условное   ¦  Марка  ¦ ГОСТ,¦
¦п/п¦элемента    ¦установки¦проход, мм¦давление, МПа¦материала¦  ТУ  ¦
¦   ¦            ¦         ¦          ¦  (кгс/см2)  ¦         ¦      ¦
+---+------------+---------+----------+-------------+---------+------+
¦   ¦            ¦         ¦          ¦             ¦         ¦      ¦
----+------------+---------+----------+-------------+---------+-------

Примечание. Для фасонных частей трубопроводов, работающих с давлением 10 МПа (100 кгс/см2) и выше, помимо предусмотренных таблицей сведений, заводом-изготовителем должны быть представлены заказчику данные контроля качества металла (сертификаты) каждой фасонной части в объеме, предусмотренном НД.

3. Сведения о фланцах и крепежных деталях.

----------------------------------------------------------------------
¦No.¦Наименование ¦Коли-¦ГОСТ на¦Услов-¦Условное ¦Материал ¦Материал ¦
¦п/п¦элементов    ¦чест-¦фланец,¦ный   ¦давление,¦ фланца  ¦шпилек,  ¦
¦   ¦             ¦во   ¦крепеж-¦про-  ¦МПа      ¦         ¦болтов,  ¦
¦   ¦             ¦     ¦ную де-¦ход,  ¦(кгс/см2)¦         ¦гаек     ¦
¦   ¦             ¦     ¦таль   ¦мм    ¦         +---------+---------+
¦   ¦             ¦     ¦       ¦      ¦         ¦мар-¦ГОСТ¦мар-¦ГОСТ¦
¦   ¦             ¦     ¦       ¦      ¦         ¦ка  ¦ или¦ка  ¦ или¦
¦   ¦             ¦     ¦       ¦      ¦         ¦ста-¦ ТУ ¦ста-¦  ТУ¦
¦   ¦             ¦     ¦       ¦      ¦         ¦ли  ¦    ¦ли  ¦    ¦
+---+-------------+-----+-------+------+---------+----+----+----+----+
¦   ¦             ¦     ¦       ¦      ¦         ¦    ¦    ¦    ¦    ¦
----+-------------+-----+-------+------+---------+----+----+----+-----

4. Сведения о сварке.

     Вид сварки, применявшийся при изготовлении элементов ____________
______________________________________________________________________
Данные о присадочном материале __________________________________
______________________________________________________________________
Сварка  произведена  в соответствии с требованиями Правил,  НД на
сварку  сварщиками,  прошедшими  испытания в соответствии с "Правилами
аттестации сварщиков и специалистов сварочного производства".

5. Сведения  о  термообработке  труб,  гибов и сварных соединений
(вид, режим) _________________________________________________________

6. Сведения  о  контроле  сварных  соединений  (объем  и   методы
контроля) ____________________________________________________________

7. Сведения о стилоскопировании _________________________________

8. Сведения о гидравлическом испытании __________________________

9. Заключение.

Элементы трубопровода: __________________________________________
(наименование элементов,

______________________________________________________________________
их количество)

изготовлены   и  испытаны  в   полном    соответствии   с   "Правилами
устройства   и  безопасной  эксплуатации  трубопроводов пара и горячей
воды", НД  на  изготовление   и  признаны   годными   к   работе   при
расчетных параметрах.

Опись прилагаемых документов ____________________________________
______________________________________________________________________

"__"_______________ 20_г. Главный инженер предприятия-изготовителя

М.П. Начальник ОТК

Источник - Постановление Госгортехнадзора России от 11.06.2003 № 90
