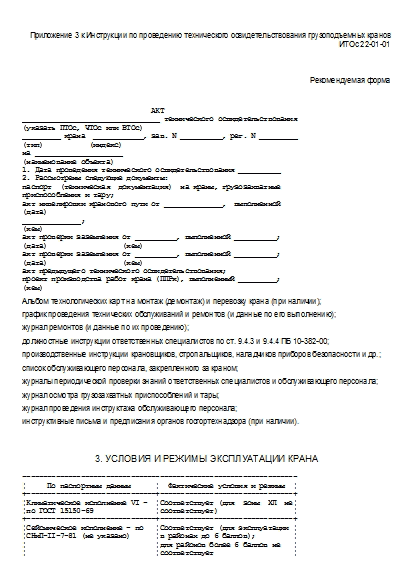

Акт технического освидетельствования крана (рекомендуемая форма)

Приложение 3 к Инструкции по проведению технического освидетельствования грузоподъемных кранов ИТОс 22-01-01

Рекомендуемая форма

                               АКТ
_________________________________ технического освидетельствования
(указать ПТОс, ЧТОс или ВТОс)
_________ крана  ____________, зав. N __________, рег. N _________
(тип)           (индекс)
на _____________________
(наименование объекта)
1. Дата проведения технического освидетельствования __________
2. Рассмотрены следующие документы:
паспорт  (техническая  документация)  на краны, грузозахватные
приспособления и тару;
акт нивелировки кранового пути от ______________,  выполненной
(дата)
______________;
(кем)
акт проверки заземления от __________, выполненной __________;
(дата)                  (кем)
акт проверки заземления от __________, выполненной __________;
(дата)                  (кем)
акт предыдущего технического освидетельствования;
проект производства работ крана (ППРк), выполненный _________;
(кем)

Альбом технологических карт на монтаж (демонтаж) и перевозку крана (при наличии);

график проведения технических обслуживаний и ремонтов (и данные по его выполнению);

журнал ремонтов (и данные по их проведению);

должностные инструкции ответственных специалистов по ст. 9.4.3 и 9.4.4 ПБ 10-382-00;

производственные инструкции крановщиков, стропальщиков, наладчиков приборов безопасности и др.;

список обслуживающего персонала, закрепленного за краном;

журналы периодической проверки знаний ответственных специалистов и обслуживающего персонала;

журнал осмотра грузозахватных приспособлений и тары;

журнал проведения инструктажа обслуживающего персонала;

инструктивные письма и предписания органов госгортехнадзора (при наличии).

3. УСЛОВИЯ И РЕЖИМЫ ЭКСПЛУАТАЦИИ КРАНА

------------------------------------------------------------------
¦     По паспортным данным      ¦  Фактические условия и режимы  ¦
+-------------------------------+--------------------------------+
¦Климатическое исполнение VI -  ¦Соответствует (для  зоны  ХЛ  не¦
¦по ГОСТ 15150-69               ¦соответствует)                  ¦
+-------------------------------+--------------------------------+
¦Сейсмическое исполнение - по   ¦Соответствует (для эксплуатации ¦
¦СНиП-II-7-81 (не указано)      ¦в районах до 6 баллов);         ¦
¦                               ¦для районов более 6 баллов не   ¦
¦                               ¦соответствует                   ¦
+-------------------------------+--------------------------------+
¦Ветровой район - III по ГОСТ   ¦Соответствует (для I - III      ¦
¦1451-77                        ¦ветровых районов)               ¦
+-------------------------------+--------------------------------+
¦Проект пути выполнен по РД 22- ¦Соответствует (для путей на веч-¦
¦28-35-99                       ¦номерзлых грунтах не соответст- ¦
¦                               ¦вует)                           ¦
+-------------------------------+--------------------------------+
¦Назначение - механизация работ ¦Соответствует  (при   возведения¦
¦при возведении крупнопанельных ¦зданий из монолитного  железобе-¦
¦зданий (по паспорту)           ¦тона или при работе  на  складах¦
¦                               ¦не соответствует)               ¦
+-------------------------------+--------------------------------+
¦Группа классификации (по режи- ¦Соответствует (для групп класси-¦
¦му - по ПБ 10-382-00 - А4)     ¦фикации А1 - А4)                ¦
--------------------------------+---------------------------------

4. Проведен осмотр:

металлоконструкций;

крюка и крюковой подвески;

механизмов, в том числе тормозов и ходовых колес;

канатно-блочных систем;

электрооборудования, в том числе систем управления, освещения и сигнализации;

приборов и устройств безопасности;

противовеса и балласта;

кранового пути;

грузозахватных приспособлений и тары.

5. Проведена проверка крана и систем защиты:

5.1. Без нагрузки на крюке (с проверкой всех механизмов и систем защиты).

    5.2. С грузом _________ т, соответствующим грузоподъемности на
максимальном  вылете  (с  проверкой работы  механизмов  поворота и
изменения вылета).
5.3.  С  грузом  _________  т,  соответствующим   максимальной
грузоподъемности (с проверкой работы грузовой лебедки и  механизма
и  передвижения  крана,  в  том  числе  при  заезде  и  работе  на
криволинейном участке пути - при его наличии).
5.4. Проверка работы ограничителя грузоподъемности:
при подъеме груза ________ т, равного 110%  1  номинального на
максимальном вылете;
при подъеме груза _________ т, равного 110 %  1   максимальной
грузоподъемности;
при   изменении   вылета  с  грузом _________ т,  равным  100%
максимальной грузоподъемности.
6. Проведены статические испытания:
6.1. Крана с грузом  __________ т,  равным  125%  максимальной
грузоподъемности.
6.2. Подъемника крановщика с грузом _________ кг, равным  200%
грузоподъемности подъемника.
7. Проведены динамические испытания:
7.1. Крана  с грузом, равным 110% номинальной грузоподъемности
на максимальном вылете.
7.2.   Подъемника   с   грузом  _________  кг,   равным   110%
грузоподъемности подъемника.

8. Результаты испытаний.

8.1. Замечаний по наличию документации и полноте приведенных в ней записей - нет (при наличии - указать).

8.2. По системе технического обслуживания и ремонта, а также организации надзора за безопасной эксплуатацией крана, кранового пути, грузозахватных приспособлений и тары - замечаний нет (при наличии - указать).

8.3. Кран эксплуатируется в условиях и режимах использования, соответствующих паспортным характеристикам (при несоответствии указать и дать рекомендации по приведению условий и режимов использования в соответствие с паспортными данными).

8.4. Дефектов, повреждений и отклонений от нормативных данных по крану, крановому пути, грузозахватным приспособлениям и таре - не обнаружено (при обнаружении - указать).

8.5 При работе все механизмы, оборудование, приборы и устройства безопасности функционировали исправно (при наличии отклонений - указать).

8.6. Кран и подъемник крановщика статические и динамические испытания выдержали.

    9. Выводы:
1. Кран может быть допущен к дальнейшей эксплуатации.
2.   Установить   сроки   проведения   следующих   технических
освидетельствований:
ЧТОс ____________, ПТОс ____________.
(указать дату)     (указать дату)
Приложение.  Рекомендации  по  приведению  крана в исправное и
работоспособное  (для  данного  региона)  состояние  - с указанием
сроков.

Инженерно-технический
работник, ответственный
за содержание кранов в
исправном состоянии

_______________________      ___________     _____________________
(организация-владелец)        (подпись)            (Ф.И.О.)

Источник - Инструкция Госгортехнадзора России от 12.09.2001 № 12-07/938
