Акт обследования металлоконструкций лифта (рекомендуемая форма)

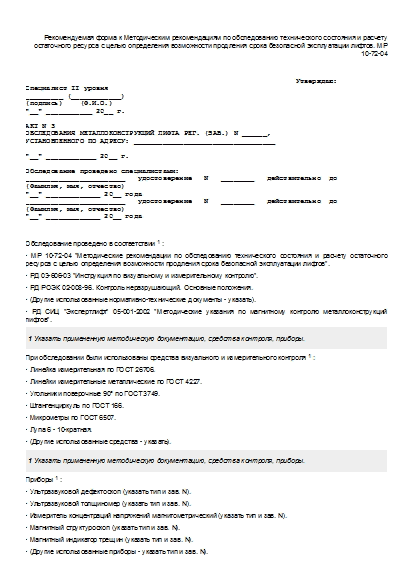

Рекомендуемая форма к Методическим рекомендациям по обследованию технического состояния и расчету остаточного ресурса с целью определения возможности продления срока безопасной эксплуатации лифтов. МР 10-72-04
Утверждаю: Специалист II уровня _________ (____________) (подпись) (Ф.И.О.) "__" ___________ 20__ г. АКТ N 3 ОБСЛЕДОВАНИЯ МЕТАЛЛОКОНСТРУКЦИЙ ЛИФТА РЕГ. (ЗАВ.) N ______, УСТАНОВЛЕННОГО ПО АДРЕСУ: __________________________________ "__" ____________ 20__ г. Обследование проведено специалистами: ________________________ удостоверение N ________ действительно до (Фамилия, имя, отчество) "__" _____________ 20__ года ________________________ удостоверение N ________ действительно до (Фамилия, имя, отчество) "__" _____________ 20__ года
Обследование проведено в соответствии 1 :
- МР 10-72-04 "Методические рекомендации по обследованию технического состояния и расчету остаточного ресурса с целью определения возможности продления срока безопасной эксплуатации лифтов".
- РД 03-606-03 "Инструкция по визуальному и измерительному контролю".
- РД РОЭК 02-008-96. Контроль неразрушающий. Основные положения.
- (Другие использованные нормативно-технические документы - указать).
- РД СИЦ "Экспертлифт" 05-001-2002 "Методические указания по магнитному контролю металлоконструкций лифтов".
1 Указать примененную методическую документацию, средства контроля, приборы.
При обследовании были использованы средства визуального и измерительного контроля 1 :
- Линейка измерительная по ГОСТ 26706.
- Линейки измерительные металлические по ГОСТ 4227.
- Угольники поверочные 90° по ГОСТ 3749.
- Штангенциркуль по ГОСТ 166.
- Микрометры по ГОСТ 6507.
- Лупа 6 - 10-кратная.
- (Другие использованные средства - указать).
1 Указать примененную методическую документацию, средства контроля, приборы.
Приборы 1 :
- Ультразвуковой дефектоскоп (указать тип и зав. N).
- Ультразвуковой толщиномер (указать тип и зав. N).
- Измеритель концентраций напряжений магнитометрический (указать тип и зав. N).
- Магнитный структуроскоп (указать тип и зав. N).
- Магнитный индикатор трещин (указать тип и зав. N).
- (Другие использованные приборы - указать тип и зав. N).
1 Указать примененную методическую документацию, средства контроля, приборы.
РЕЗУЛЬТАТЫ ОБСЛЕДОВАНИЯ ПРИВЕДЕНЫ В ТАБЛИЦЕ
Таблица 1
Результаты обследования металлоконструкций лифта
------------------------------------------------------------------ ¦ N ¦ Наименование обследованных ¦ Метод ¦Выявленные ¦Рекомен-¦ ¦п/п¦ металлоконструкций ¦контроля¦дефекты и их¦дации ¦ ¦ ¦ ¦ 1 ¦местораспо- ¦ ¦ ¦ ¦ ¦ ¦ложение ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ +---+-----------------------------+--------+------------+--------+ ¦ ¦ Кабина ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦1. ¦Верхняя балка ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦2. ¦Нижняя балка ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦3. ¦Стояки ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦4. ¦Рама пола ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦5. ¦Дверь ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦6. ¦Отводной блок ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦7. ¦Подвеска ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦8. ¦Башмаки ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦9. ¦Механизм ловителей ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦10.¦Болтовые и сварные соединения¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦ ¦ Противовес ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦11.¦Верхняя балка ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦12.¦Нижняя балка ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦13.¦Стояки ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦14.¦Отводной блок ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦15.¦Подвеска ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦16.¦Башмаки ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦17.¦Болтовые и сварные соединения¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦ ¦ Направляющие ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦18.¦Направляющие кабины ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦19.¦Направляющие противовеса ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦20.¦Болтовые соединения ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦ ¦ Шахта ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦21.¦Кронштейны ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦22.¦Горизонтальные пояса ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦23.¦Стояки ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦24.¦Установка буферов кабины ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦25.¦Установка буферов противовеса¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦26.¦Несущие балки и рамы отводных¦ ¦ ¦ ¦ ¦ ¦блоков ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦27.¦Отводные и полиспастные блоки¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦28.¦Балки приставной шахты ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦29.¦Порталы ДШ ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦30.¦Створки дверей ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦31.¦Болтовые и сварные соединения¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦ ¦ Лебедка ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦32.¦Подлебедочная рама (балки) ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦33.¦Корпус редуктора ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦34.¦Канатоведущий шкив ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦35.¦Отводной блок ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦ ¦ Другие металлоконструкции ¦ ¦ ¦ ¦ +---+-----------------------------+--------+------------+--------+ ¦36.¦Установка ОС ¦ ¦ ¦ ¦ ----+-----------------------------+--------+------------+---------
1 Указать методы контроля:
- ВИК - визуально-измерительный;
- МК - магнитный;
- ПВК - капиллярный;
- УК - ультразвуковой.
Заключение:
1. При обследовании металлоконструкций, указанных в таблице N 1, недопустимых дефектов не выявлено (если выявлены недопустимые дефекты - указать; недопустимые дефекты устраняются до ввода лифта в эксплуатацию).
2. Дефекты, указанные в п.п. таблицы N 1, рекомендуется устранить в срок ________________ (до ввода в эксплуатацию или при ближайшем текущем ремонте).
Специалист _________________ (________________________) (подпись) (Ф.И.О.)
Источник - Письмо Госгортехнадзора России от 19.03.2004 № 12-07/271
