Журнал установки опор

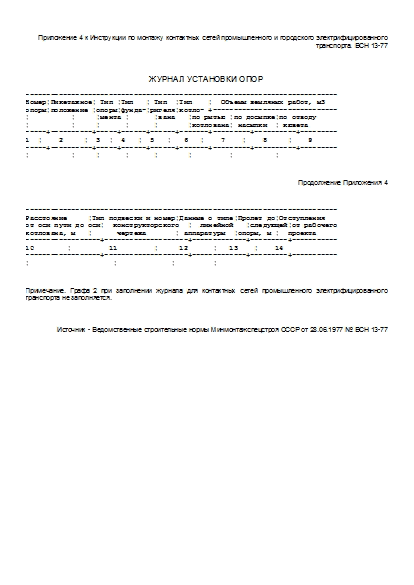

Приложение 4 к Инструкции по монтажу контактных сетей промышленного и городского электрифицированного транспорта. ВСН 13-77

ЖУРНАЛ УСТАНОВКИ ОПОР

---------------------------------------------------------------------------
Номер¦Пикетажное¦ Тип ¦Тип   ¦ Тип  ¦Тип    ¦  Объемы земляных работ, м3
опоры¦положение ¦опоры¦фунда-¦ригеля¦котло- +------------------------------
¦          ¦     ¦мента ¦      ¦вана   ¦по рытью ¦по досыпке¦по отводу
¦          ¦     ¦      ¦      ¦       ¦котлована¦ насыпки  ¦ кювета
-----+----------+-----+------+------+-------+---------+----------+---------
1  ¦    2     ¦  3  ¦  4   ¦  5   ¦   6   ¦    7    ¦    8     ¦    9
-----+----------+-----+------+------+-------+---------+----------+---------
¦          ¦     ¦      ¦      ¦       ¦         ¦          ¦

Продолжение Приложения 4

---------------------------------------------------------------------------
Расстояние     ¦Тип подвески и номер¦Данные о типе¦Пролет до¦Отступления
от оси пути до оси¦  конструкторского  ¦  линейной   ¦следующей¦от рабочего
котлована, м   ¦      чертежа       ¦ аппаратуры  ¦опоры, м ¦  проекта
------------------+--------------------+-------------+---------+-----------
10        ¦         11         ¦     12      ¦   13    ¦    14
------------------+--------------------+-------------+---------+-----------
¦                    ¦             ¦         ¦

Примечание. Графа 2 при заполнении журнала для контактных сетей промышленного электрифицированного транспорта не заполняется.

Источник - Ведомственные строительные нормы Минмонтажспецстроя СССР от 28.06.1977 № ВСН 13-77
