Требования к изготавливаемому оборудованию радиоконтроля и специальному программному обеспечению технических средств радиоконтроля в части обеспечения сопряжения с Автоматизированной системой радиоконтроля (приложение к договору на изготовление и поставку стационарного измерительно-пеленгационного комплекса)

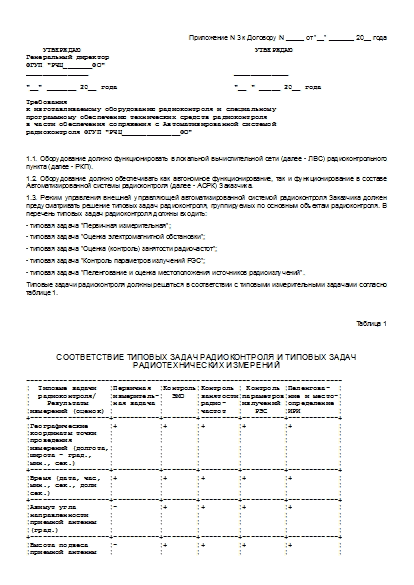

Приложение N 3 к Договору N _____ от "__" _______ 20__ года
УТВЕРЖДАЮ УТВЕРЖДАЮ Генеральный директор ФГУП "РЧЦ_______ФО" _______________ _____________ "__" _______ 20__ года "__ " _____ 20__ года Требования к изготавливаемому оборудованию радиоконтроля и специальному программному обеспечению технических средств радиоконтроля в части обеспечения сопряжения с Автоматизированной системой радиоконтроля ФГУП "РЧЦ______________ФО"
1.1. Оборудование должно функционировать в локальной вычислительной сети (далее - ЛВС) радиоконтрольного пункта (далее - РКП).
1.2. Оборудование должно обеспечивать как автономное функционирование, так и функционирование в составе Автоматизированной системы радиоконтроля (далее - АСРК) Заказчика.
1.3. Режим управления внешней управляющей автоматизированной системой радиоконтроля Заказчика должен предусматривать решение типовых задач радиоконтроля, группируемых по основным объектам радиоконтроля. В перечень типовых задач радиоконтроля должны входить:
- типовая задача "Первичная измерительная";
- типовая задача "Оценка электромагнитной обстановки";
- типовая задача "Оценка (контроль) занятости радиочастот";
- типовая задача "Контроль параметров излучений РЭС";
- типовая задача "Пеленгование и оценка местоположения источников радиоизлучений".
Типовые задачи радиоконтроля должны решаться в соответствии с типовыми измерительными задачами согласно таблице 1.
Таблица 1
СООТВЕТСТВИЕ ТИПОВЫХ ЗАДАЧ РАДИОКОНТРОЛЯ И ТИПОВЫХ ЗАДАЧ РАДИОТЕХНИЧЕСКИХ ИЗМЕРЕНИЙ
---------------------------------------------------------------------------- ¦ Типовые задачи ¦Первичная ¦Контроль¦Контроль ¦ Контроль ¦Пеленгова- ¦ ¦ радиоконтроля/ ¦измеритель-¦ ЭМО ¦занятости¦параметров¦ние и место-¦ ¦ Результаты ¦ная задача ¦ ¦радио- ¦излучений ¦определение ¦ ¦измерений (оценок) ¦ ¦ ¦частот ¦ РЭС ¦ИРИ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Географические ¦+ ¦+ ¦+ ¦+ ¦+ ¦ ¦координаты точки ¦ ¦ ¦ ¦ ¦ ¦ ¦проведения ¦ ¦ ¦ ¦ ¦ ¦ ¦измерений (долгота,¦ ¦ ¦ ¦ ¦ ¦ ¦широта - град., ¦ ¦ ¦ ¦ ¦ ¦ ¦мин., сек.) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Время (дата, час, ¦+ ¦+ ¦+ ¦+ ¦+ ¦ ¦мин., сек., доли ¦ ¦ ¦ ¦ ¦ ¦ ¦сек.) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Азимут угла ¦- ¦+ ¦+ ¦+ ¦+ ¦ ¦направленности ¦ ¦ ¦ ¦ ¦ ¦ ¦приемной антенны ¦ ¦ ¦ ¦ ¦ ¦ ¦(град.) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Высота подвеса ¦- ¦+ ¦+ ¦+ ¦+ ¦ ¦приемной антенны ¦ ¦ ¦ ¦ ¦ ¦ ¦(м) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Напряженность ¦+ ¦+ ¦+ ¦+ ¦+ ¦ ¦электромагнитного ¦ ¦ ¦ ¦ ¦ ¦ ¦поля, дБ ¦ ¦ ¦ ¦ ¦ ¦ ¦(относительно ¦ ¦ ¦ ¦ ¦ ¦ ¦1 мкВ/м) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Демодулированный ¦ ¦- ¦- ¦+ ¦- ¦ ¦сигнал ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Глубина(индекс) ¦- ¦- ¦- ¦+ ¦- ¦ ¦модуляции (проц.) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Девиация фазы ¦- ¦- ¦- ¦+ ¦- ¦ ¦(радиан (градус)) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Девиация частоты ¦- ¦- ¦- ¦+ ¦- ¦ ¦(кГц) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Пеленг (град.) ¦- ¦- ¦- ¦- ¦+ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Средний уровень ¦+ ¦- ¦+ ¦+ ¦- ¦ ¦сигнала, дБ ¦ ¦ ¦ ¦ ¦ ¦ ¦(относительно ¦ ¦ ¦ ¦ ¦ ¦ ¦1 мкВ) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Частота излучения ¦+ ¦+ ¦+ ¦+ ¦+ ¦ ¦сигнала (Гц) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Ширина полосы ¦- ¦+ ¦- ¦+ ¦- ¦ ¦излучения сигнала ¦ ¦ ¦ ¦ ¦ ¦ ¦на уровне - 3 дБ ¦ ¦ ¦ ¦ ¦ ¦ ¦(кГц) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Ширина полосы ¦- ¦+ ¦- ¦+ ¦- ¦ ¦излучения сигнала ¦ ¦ ¦ ¦ ¦ ¦ ¦на уровне - 6 дБ ¦ ¦ ¦ ¦ ¦ ¦ ¦(кГц) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Ширина полосы ¦- ¦+ ¦- ¦+ ¦- ¦ ¦излучения на уровне¦ ¦ ¦ ¦ ¦ ¦ ¦- 26 дБ (кГц) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Ширина полосы ¦- ¦+ ¦- ¦+ ¦- ¦ ¦излучения на уровне¦ ¦ ¦ ¦ ¦ ¦ ¦- 30 дБ (кГц) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Ширина полосы ¦- ¦+ ¦- ¦+ ¦- ¦ ¦излучения на уровне¦ ¦ ¦ ¦ ¦ ¦ ¦- 40 дБ (кГц) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Ширина полосы ¦- ¦+ ¦- ¦+ ¦- ¦ ¦излучения на уровне¦ ¦ ¦ ¦ ¦ ¦ ¦- 50 дБ (кГц) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Ширина полосы ¦- ¦+ ¦- ¦+ ¦- ¦ ¦излучения на уровне¦ ¦ ¦ ¦ ¦ ¦ ¦- 60 дБ (кГц) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Ширина полосы ¦- ¦+ ¦- ¦+ ¦- ¦ ¦излучения на уровне¦ ¦ ¦ ¦ ¦ ¦ ¦- 80 дБ (кГц) ¦ ¦ ¦ ¦ ¦ ¦ +-------------------+-----------+--------+---------+----------+------------+ ¦Спектр сигнала ¦- ¦- ¦- ¦+ ¦- ¦ ¦(отсчеты) ¦ ¦ ¦ ¦ ¦ ¦ ¦максимальный, ¦ ¦ ¦ ¦ ¦ ¦ ¦средний ¦ ¦ ¦ ¦ ¦ ¦ --------------------+-----------+--------+---------+----------+-------------
1.4. Управление оборудованием в составе АСРК может быть организованно как в ЛВС радиоконтрольного пункта, так и дистанционно по каналам связи.
1.5. Функционирование в составе АСРК обеспечивается взаимодействием управляющего сервера АСРК с оборудованием через модуль сопряжения.
Модуль сопряжения должен обеспечивать:
- считывание инициируемых типовых задач радиоконтроля согласно протоколу обмена;
- выполнение поставленных задач либо уведомление оператора об их постановке в случае их неавтоматического решения;
- контроль текущего состояния выполнения задач;
- запись результатов решения функциональных задач в базу данных (далее - БД) управляющего сервера Заказчика согласно протоколу обмена;
- запись результатов решения задач, инициируемых локально либо удаленно, минуя управляющий сервер радиоконтроля Заказчика, в БД управляющего сервера согласно протоколу обмена;
- автоматическое сохранение постановок задач и результатов их выполнения в БД оборудования;
- отображение на мониторе автоматизированного рабочего места (далее - АРМ) оборудования постановок и результатов решения типовых задач радиоконтроля.
1.6. Модуль сопряжения должен осуществлять обмен данными с специальным программным обеспечением (далее - СПО) АСРК Заказчика следующими способами:
- через структурированные файлы постановок задач и результатов их выполнения, которые должны быть согласованы с Заказчиком;
- через обмен сообщениями по протоколу _______, который должен быть согласован с Заказчиком, с инкапсуляцией в блоки ТСР протокола сети.
1.7. Разработка модуля тестирования обмена сообщениями по протоколу _______.
1.8. Тип и версии используемых систем управления базами данных (далее - СУБД) и операционная система (далее - ОС) согласуется Исполнителем с Заказчиком.
2. Описание протокола ________ (раздел включает в себя описание протокола, используемого при выполнении различных задач радиоконтроля)
3. Структура типовых задач и результатов их решения
3.1. Описание полей
При постановке задачи она должна содержать частотные характеристики (начало, конец диапазона), измерительные характеристики (фильтр), временные характеристики (начало и конец выполнения, периодичность). Кроме того, типом задачи определяется набор возвращаемых измеренных параметров. Для дальнейшей привязки результатов каждая задача должна содержать уникальный идентификатор, который не повторяется весь интервал времени, в котором осуществляется взаимодействие. Этот уникальный идентификатор возвращается в каждом ответе, вычисляемом комплексом для задачи. В ответе на задачу содержатся данные о времени и месте измерений.
(В раздел включаются общие параметры (так называемые "тэги") для каждого типа задач.)
3.2. Содержание задач
(В раздел включается описание содержания задач.)
От Заказчика От Исполнителя ____________ ____________
Источник - Приказ Роскомнадзора от 19.12.2011 № 1131
