Типовой паспорт сосуда, работающего под давлением
Приложение 2
к Правилам,
утв. Постановлением Госатомнадзора РФ N 2,
Госгортехнадзора РФ N 99 от 19.06.2003

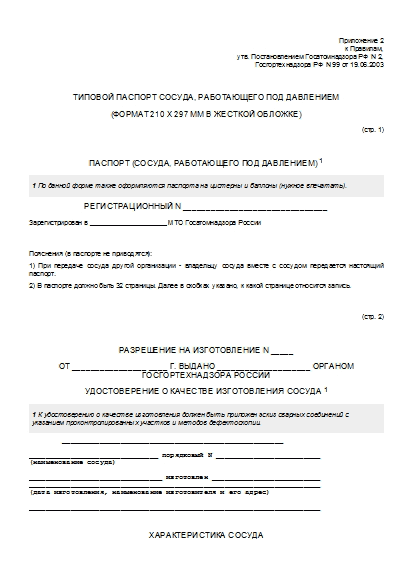

ТИПОВОЙ ПАСПОРТ СОСУДА, РАБОТАЮЩЕГО ПОД ДАВЛЕНИЕМ
(формат 210 x 297 мм в жесткой обложке)
(стр. 1)
Паспорт (сосуда, работающего под давлением) 1
1 По данной форме также оформляются паспорта на цистерны и баллоны (нужное впечатать).
Регистрационный N _______________________________
Зарегистрирован в _____________________ МТО Госатомнадзора России
Пояснения (в паспорте не приводятся):
1) При передаче сосуда другой организации - владельцу сосуда вместе с сосудом передается настоящий паспорт.
2) В паспорте должно быть 32 страницы. Далее в скобках указано, к какой странице относится запись.
(стр. 2)
Разрешение на изготовление N _____
от ________________ ____ г. выдано ____________________ органом Госгортехнадзора России
Удостоверение о качестве изготовления сосуда 1
1 К удостоверению о качестве изготовления должен быть приложен эскиз сварных соединений с указанием проконтролированных участков и методов дефектоскопии.
_____________________________________________________ _______________________________ порядковый N _________________________ (наименование сосуда) ________________________________ изготовлен __________________________ ______________________________________________________________________ (дата изготовления, наименование изготовителя и его адрес) ______________________________________________________________________
Характеристика сосуда
---------------------------------------------------------------------- ¦Наименование ¦ Рабочее ¦Температура¦ Рабочая ¦ Вместимость, м3 ¦ ¦частей сосуда¦давление,¦ стенки, ¦ среда и ее ¦ (л) ¦ ¦ ¦ МПа, ¦ град. С ¦коррозионные¦ ¦ ¦ ¦(кгс/см2)¦ ¦ свойства ¦ ¦ +-------------+---------+-----------+------------+-------------------+ ¦В корпусе ¦ ¦ ¦ ¦ ¦ +-------------+---------+-----------+------------+-------------------+ ¦В трубной ¦ ¦ ¦ ¦ ¦ ¦части ¦ ¦ ¦ ¦ ¦ +-------------+---------+-----------+------------+-------------------+ ¦В рубашке ¦ ¦ ¦ ¦ ¦ --------------+---------+-----------+------------+--------------------
(стр. 3)
Сведения об основных элементах сосуда
-------------------------------------------------------------------------------------- ¦ N ¦Наименование¦Коли-¦ Размеры, мм ¦ Основной ¦ Данные о сварке (пайке) ¦ ¦п/п¦элементов ¦чест-+-----------------+ металл +-----------------------------+ ¦ ¦сосуда (кор-¦во, ¦диа- ¦тол- ¦дли-+-------------+способ¦вид ¦электро-¦метод и¦ ¦ ¦пус, днище, ¦шт. ¦метр ¦щина ¦на ¦наиме-¦Госу- ¦выпол-¦свар-¦ды, сва-¦объем ¦ ¦ ¦горловина, ¦ ¦(внут-¦стен-¦(вы-¦нова- ¦дарст-¦нения ¦ки ¦рочная ¦контро-¦ ¦ ¦решетки, ¦ ¦рен- ¦ки ¦со- ¦ние, ¦венные¦соеди-¦(пай-¦проволо-¦ля ¦ ¦ ¦трубы, ру- ¦ ¦ний) ¦ ¦та) ¦марка ¦стан- ¦нения ¦ки) ¦ка, при-¦сварки ¦ ¦ ¦башки) ¦ ¦ ¦ ¦ ¦ ¦дарты ¦(свар-¦ ¦пой ¦без ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ка, ¦ ¦(тип, ¦разру- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦пайка)¦ ¦марка, ¦шения ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦госу- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦дарст- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦венные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦стандар-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ты или ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ТУ) ¦ ¦ +---+------------+-----+------+-----+----+------+------+------+-----+--------+-------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----+------------+-----+------+-----+----+------+------+------+-----+--------+--------
В графе Основной металл наряду с наименованием и маркой стали для углеродистой стали указывается "кипящая" или "спокойная".
При изготовлении сосуда по специальным техническим условиям, которые предусматривают проверку механических свойств металла при рабочих температурах или после термообработки, а также в случаях, когда сосуд изготовлен из материалов, на которые нет государственных стандартов, данные этой таблицы дополняются сведениями о результатах механических испытаний и химического анализа основного металла, произведенных в объеме согласно техническим условиям.
(стр. 4)
Данные о штуцерах, фланцах, крышках и крепежных изделиях
---------------------------------------------------------------------- ¦ N ¦Наименование¦Коли- ¦Размеры,¦Наимено-¦Государственные стандарты¦ ¦п/п¦ ¦чество,¦мм, или ¦вание и ¦или ТУ ¦ ¦ ¦ ¦шт. ¦N по ¦марка ¦ ¦ ¦ ¦ ¦ ¦специфи-¦металла ¦ ¦ ¦ ¦ ¦ ¦кации ¦ ¦ ¦ +---+------------+-------+--------+--------+-------------------------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----+------------+-------+--------+--------+--------------------------
Данные о термообработке сосуда и его элементов (вид и режим)
______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________
(стр. 4)
Основная арматура, контрольно-измерительные приборы и приборы безопасности
---------------------------------------------------------------------- ¦ N ¦ Наименование ¦Коли- ¦Условный¦Условное ¦Материал¦ Место ¦ ¦п/п¦ ¦чество,¦ проход,¦давление,¦ ¦установки¦ ¦ ¦ ¦шт. ¦ мм ¦ МПа ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(кгс/см2)¦ ¦ ¦ +---+------------------+-------+--------+---------+--------+---------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----+------------------+-------+--------+---------+--------+----------
Сосуд изготовлен в полном соответствии с Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением, Госгортехнадзора России и техническими условиями на изготовление. Сосуд подвергался наружному и внутреннему осмотрам и гидравлическому испытанию пробным давлением:
корпуса МПа (кгс/см2)
трубные части МПа (кгс/см2)
рубашки МПа (кгс/см2)
и пневматическому испытанию на герметичность давлением:
корпуса МПа (кгс/см2)
трубные части МПа (кгс/см2)
рубашки МПа (кгс/см2).
Сосуд признан годным для работы с указанными в настоящем удостоверении параметрами и средой.
Проектный срок службы сосуда ____ лет. Главный инженер организации __________________________________________ (подпись) М.П. Начальник ОТК организации ____________________________________________ (подпись) "__"_________________ 20__ г.
Обязательные приложения к паспорту:
1) Чертежи сосуда с указанием основных размеров.
2) Расчет на прочность с приложением эскизов основных несущих элементов сосуда: стенок сосуда, горловин, крышек, трубных решеток, фланцев, узлов врезки штуцеров, люков и др.
3) Инструкция по монтажу и эксплуатации.
4) Регламент пуска сосуда в зимнее время.
5) Отношение [сигма]20/[сигма]t в соответствии с требованиями пунктов 4.6.3 и 4.6.4 настоящих Правил.
Для сосудов, испытывающих переменные нагрузки от давления, стесненности температурных деформаций или других воздействий, должен быть приложен расчет на усталостную прочность с указанием ресурса безопасной эксплуатации. Расчет на усталостную прочность может не выполняться, если это предусмотрено в НД по расчету на усталостную прочность.
(стр. 6)
Сведения о местонахождении сосуда
---------------------------------------------------------------------- ¦ Наименование эксплуатирующей¦ Местонахождение сосуда ¦ Дата ¦ ¦ организации ОИАЭ ¦ ¦установки¦ +-----------------------------+----------------------------+---------+ ¦ ¦ ¦ ¦ ------------------------------+----------------------------+----------
(стр. 7)
Ответственные за исправное состояние и безопасное действие сосуда
---------------------------------------------------------------------- ¦ N и дата приказа ¦Должность, фамилия,¦Роспись ответственного за¦ ¦ о назначении ¦ имя и отчество ¦ исправное состояние и ¦ ¦ ¦ ¦ безопасную эксплуатацию¦ ¦ ¦ ¦ сосуда ¦ +----------------------+-------------------+-------------------------+ ¦ ¦ ¦ ¦ -----------------------+-------------------+--------------------------
(стр. 8)
Сведения об установленной арматуре
---------------------------------------------------------------------- ¦Дата ¦Наименование¦Коли-¦Услов-¦Условное ¦Мате-¦Место¦Роспись ответ-¦ ¦уста-¦ ¦чест-¦ный ¦давление,¦риал ¦уста-¦ственного за ¦ ¦новки¦ ¦во, ¦про- ¦ МПа ¦ ¦новки¦исправное сос-¦ ¦ ¦ ¦шт. ¦ход, ¦(кгс/см2)¦ ¦ ¦тояние и безо-¦ ¦ ¦ ¦ ¦мм ¦ ¦ ¦ ¦пасную эксплу-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦атацию сосуда ¦ +-----+------------+-----+------+---------+-----+-----+--------------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ------+------------+-----+------+---------+-----+-----+---------------
Другие данные об установке сосуда:
а) коррозионность среды _________________________________________
б) противокоррозионное покрытие _________________________________
в) тепловая изоляция ____________________________________________
г) футеровка ____________________________________________________
(стр. 9 - 12)
Сведения о замене и ремонте основных элементов сосуда, работающего под давлением, и арматуры 1
1 Документы, подтверждающие качество вновь устанавливаемых арматуры и элементов сосуда (взамен изношенных), примененных при ремонте материалов, а также сварки (пайки), должны храниться вместе с паспортом.
---------------------------------------------------------------------- ¦ Дата¦ Сведения о замене и ремонте ¦Роспись ответственного лица,¦ ¦ ¦ ¦ проводившего работы ¦ +-----+---------------------------------+----------------------------+ ¦ ¦ ¦ ¦ ------+---------------------------------+-----------------------------
(стр. 13 - 31)
Запись результатов технического освидетельствования
------------------------------------------------------------------ ¦Дата освиде- ¦Результаты осви-¦ Разрешенное ¦Срок следующего ос-¦ ¦тельствования¦детельствования ¦давление, МПа¦видетельствования ¦ ¦ ¦ ¦ (кгс/см2) ¦ ¦ +-------------+----------------+-------------+-------------------+ ¦ ¦ ¦ ¦ ¦ --------------+----------------+-------------+--------------------
(стр. 32)
Регистрация сосуда Сосуд зарегистрирован за N ___________________________________________ в ____________________________________________________________________ (регистрирующий орган) В паспорте пронумеровано и прошнуровано __ страниц и ___ чертежей. _____________________________________ __________________________ (должность регистрирующего лица) (подпись) М.П. "__"____________________ ____ г.
