Технический паспорт газораспределительной станции магистрального газопровода

Приложение Г к Положению по технической эксплуатации газораспределительных станций магистральных газопроводов ВРД 39-1.10-069-2002

(обязательное)

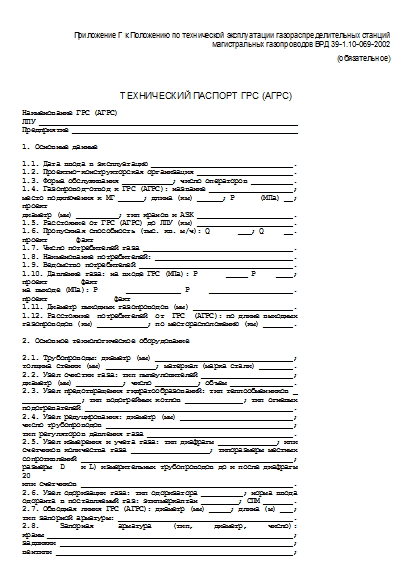

ТЕХНИЧЕСКИЙ ПАСПОРТ ГРС (АГРС)

Наименование ГРС (АГРС)
ЛПУ ______________________________________________________________
Предприятие ______________________________________________________

1. Основные данные

1.1. Дата ввода в эксплуатацию __________________________________.
1.2. Проектно-конструкторская организация _______________________.
1.3. Форма обслуживания ____________; число операторов __________.
1.4. Газопровод-отвод к ГРС (АГРС): название ____________________;
место подключения к МГ ______; длина (км) ______; Р      (МПа) __;
проект
диаметр (мм) __________; тип кранов и АЗК _______________________.
1.5. Расстояние от ГРС (АГРС) до ЛПУ (км) _______________________.
1.6. Пропускная способность (тыс. кв. м/ч): Q       ___; Q     __.
проект       факт
1.7. Число потребителей газа ____________________________________.
1.8. Наименование потребителей: _________________________________.
1.9. Ведомство потребителей _____________________________________.
1.10. Давление газа: на входе ГРС (МПа): Р       _____ Р     ____;
проект        факт
на выходе (МПа): Р       _____________ Р     ____________________.
проект                факт
1.11. Диаметр выходных газопроводов (мм) ________________________.
1.12. Расстояние  потребителей  от  ГРС  (АГРС): по длине выходных
газопроводов (км) ____________; по месторасположению (км) _______.

2. Основное технологическое оборудование

2.1. Трубопроводы: диаметр (мм) _________________________________;
толщина стенки (мм) ____________; материал (марка стали) ________.
2.2. Узел очистки газа: тип пылеуловителей ______________________;
диаметр (мм) ___________; число __________; объем _______________.
2.3. Узел предотвращения гидратообразований: тип теплообменников _
______________; тип водогрейных котлов ______________; тип огневых
подогревателей __________________________________________________.
2.4. Узел редуцирования: диаметр (мм) ___________________________;
число трубопроводов _____________________________________________;
тип регуляторов давления газа ___________________________________.
2.5. Узел измерения и учета газа: тип диафрагм ______________; или
счетчиков количества газа ___________________; типоразмеры местных
сопротивлений ___________________________________________________;
размеры  D    и L) измерительных трубопроводов до и после диафрагм
20
или счетчиков ___________________________________________________.
2.6. Узел одоризации газа: тип одоризатора __________; норма ввода
одоранта в поставляемый газ: этилмеркаптан _________; СПМ _______.
2.7. Обводная линия ГРС (АГРС): диаметр (мм) _____; длина (м) ___;
тип запорной арматуры: __________________________________________.
2.8.     Запорная      арматура     (тип,     диаметр,     число):
краны ___________________________________________________________;
задвижки ________________________________________________________;
вентили _________________________________________________________;
трехходовые краны _______________________________________________.
2.9. Предохранительные клапаны: типоразмеры ________; число _____;
место установки _________________________________________________.
2.10. Сбросные свечи: диаметр (мм) __________; высота (м) _______.

3. Основные средства КИПиА

3.1. Средства измерения (СИ), их данные и характеристики:

------------------------------------------------------------------
¦    Наименование СИ     ¦Тип¦Номер¦Шкала¦Класс   ¦Кол-во ¦Приме-¦
¦                        ¦   ¦     ¦изме-¦точности¦(номи- ¦чание ¦
¦                        ¦   ¦     ¦рения¦(погреш-¦нал)   ¦      ¦
¦                        ¦   ¦     ¦     ¦ность)  ¦       ¦      ¦
+------------------------+---+-----+-----+--------+-------+------+
¦Термометры:             ¦   ¦     ¦     ¦        ¦       ¦      ¦
¦преобразователи         ¦   ¦     ¦     ¦        ¦       ¦      ¦
¦(бесшкальные); показы-  ¦   ¦     ¦     ¦        ¦       ¦      ¦
¦вающие; регистрирующие  ¦   ¦     ¦     ¦        ¦       ¦      ¦
¦Манометры:              ¦   ¦     ¦     ¦        ¦       ¦      ¦
+------------------------+   ¦     ¦     ¦        ¦       ¦      ¦
¦преобразователи; показы-¦   ¦     ¦     ¦        ¦       ¦      ¦
¦вающие; регистрирующие  ¦   ¦     ¦     ¦        ¦       ¦      ¦
¦Перепадометры:          ¦   ¦     ¦     ¦        ¦       ¦      ¦
+------------------------+   ¦     ¦     ¦        ¦       ¦      ¦
¦преобразователи; показы-¦   ¦     ¦     ¦        ¦       ¦      ¦
¦вающие; регистрирующие  ¦   ¦     ¦     ¦        ¦       ¦      ¦
¦Автоматика:             ¦   ¦     ¦     ¦        ¦       ¦      ¦
+------------------------+   ¦     ¦     ¦        ¦       ¦      ¦
¦котлов; огневых подогре-¦   ¦     ¦     ¦        ¦       ¦      ¦
¦вателей; защиты узлов   ¦   ¦     ¦     ¦        ¦       ¦      ¦
¦редуцирования           ¦   ¦     ¦     ¦        ¦       ¦      ¦
¦Сигнализаторы:          ¦   ¦     ¦     ¦        ¦       ¦      ¦
+------------------------+   ¦     ¦     ¦        ¦       ¦      ¦
¦на ГРС;                 ¦   ¦     ¦     ¦        ¦       ¦      ¦
¦в доме оператора        ¦   ¦     ¦     ¦        ¦       ¦      ¦
¦Телемеханика            ¦   ¦     ¦     ¦        ¦       ¦      ¦
+------------------------+   ¦     ¦     ¦        ¦       ¦      ¦
¦Газоанализаторы         ¦   ¦     ¦     ¦        ¦       ¦      ¦
-------------------------+---+-----+-----+--------+-------+-------

4. Основные системы и устройства

4.1.  Система   технологической  связи  с  домом  оператора,  ЛПУ,
предприятием и потребителями газа ________________________________
4.2. Система электрооборудования _________________________________
4.3. Средства молниезащиты _______________________________________
4.4. Устройства отопления ________________________________________
4.5. Устройства вентиляции _______________________________________
4.6. Средства электрохимзащиты ___________________________________
4.7. Система сбора конденсата ____________________________________
4.8. Система утилизации метанола _________________________________
4.9. Аварийное освещение _________________________________________
4.10. Переносной фонарь (тип, электропитание) ____________________
4.11. Тип ограждения _____________________________________________
4.12. Система периметральной (охранной) сигнализации _____________

Начальник службы ГРС (АГРС) (инженер) ____________________________
Старший оператор _________________________________________________

Источник - Положение ОАО "Газпром" от 15.10.2002 № ВРД 39-1.10-069-2002
