Суточная ведомость контроля химводоочистки водоподготовительной установки

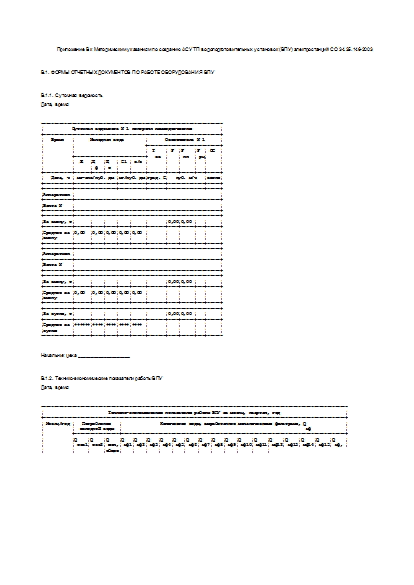

Приложение B к Методическим указаниям по созданию АСУ ТП водоподготовительных установок (ВПУ) электростанций СО 34.35.146-2003

В.1. ФОРМЫ ОТЧЕТНЫХ ДОКУМЕНТОВ ПО РАБОТЕ ОБОРУДОВАНИЯ ВПУ

В.1.1. Суточная ведомость

Дата, время

----------------------------------------------------------------------
¦           Суточная ведомость N 1 контроля химводоочистки           ¦
+--------------------------------------------------------------------+
¦   Время   ¦      Исходная вода        ¦       Осветлитель N 1      ¦
¦           ¦                           +----------------------------+
¦           ¦                           ¦  Т    ¦ F  ¦F    ¦F  ¦ ОС  ¦
¦           +---------------------------+   св  ¦    ¦ нп  ¦ рц¦     ¦
¦           ¦  Ж   ¦Щ   ¦Щ   ¦ Cl ¦ с/с ¦       ¦    ¦     ¦   ¦     ¦
¦           ¦      ¦ ф  ¦ о  ¦    ¦     ¦       ¦    ¦     ¦   ¦     ¦
+-----------+------+----+----+----+-----+-------+----+-----+---+-----+
¦   Дата, ч ¦ мг-экв/куб. дм ¦мг/куб. дм¦град. С¦   куб. м/ч   ¦витки¦
+-----------+----------------+----------+-------+--------------+-----+
+-----------+----------------+----------+-------+--------------+-----+
¦Аппаратчик ¦                                                        ¦
+-----------+--------------------------------------------------------+
¦Вахта N    ¦                                                        ¦
+-----------+--------------------------------------------------------+
+-----------+--------------------------------------------------------+
¦За смену, т¦      ¦    ¦    ¦    ¦     ¦       ¦0,00¦0,00 ¦   ¦     ¦
+-----------+------+----+----+----+-----+-------+----+-----+---+-----+
¦Среднее за ¦0,00  ¦0,00¦0,00¦0,00¦0,00 ¦       ¦    ¦     ¦   ¦     ¦
¦смену      ¦      ¦    ¦    ¦    ¦     ¦       ¦    ¦     ¦   ¦     ¦
+-----------+------+----+----+----+-----+-------+----+-----+---+-----+
+-----------+--------------------------------------------------------+
¦Аппаратчик ¦                                                        ¦
+-----------+--------------------------------------------------------+
¦Вахта N    ¦                                                        ¦
+-----------+--------------------------------------------------------+
+-----------+--------------------------------------------------------+
¦За смену, т¦      ¦    ¦    ¦    ¦     ¦       ¦0,00¦0,00 ¦   ¦     ¦
+-----------+------+----+----+----+-----+-------+----+-----+---+-----+
¦Среднее за ¦0,00  ¦0,00¦0,00¦0,00¦0,00 ¦       ¦    ¦     ¦   ¦     ¦
¦смену      ¦      ¦    ¦    ¦    ¦     ¦       ¦    ¦     ¦   ¦     ¦
+-----------+------+----+----+----+-----+-------+----+-----+---+-----+
+-----------+--------------------------------------------------------+
¦За сутки, т¦      ¦    ¦    ¦    ¦     ¦       ¦0,00¦0,00 ¦   ¦     ¦
+-----------+------+----+----+----+-----+-------+----+-----+---+-----+
¦Среднее за ¦######¦####¦####¦####¦#### ¦       ¦    ¦     ¦   ¦     ¦
¦сутки      ¦      ¦    ¦    ¦    ¦     ¦       ¦    ¦     ¦   ¦     ¦
------------+------+----+----+----+-----+-------+----+-----+---+------

Начальник цеха ____________________

В.1.2. Технико-экономические показатели работы ВПУ

Дата, время

----------------------------------------------------------------------------------------------------------------------
¦                         Технико-экономические показатели работы ВПУ за месяц, квартал, год                         ¦
+--------------------------------------------------------------------------------------------------------------------+
¦ Месяц/год ¦   Потребление   ¦               Количество воды, выработанное механическими фильтрами, Q               ¦
¦           ¦  исходной воды  ¦                                                                       мф             ¦
¦           +-----------------+--------------------------------------------------------------------------------------+
¦           ¦Q    ¦Q    ¦Q    ¦Q   ¦Q   ¦Q   ¦Q   ¦Q   ¦Q   ¦Q   ¦Q   ¦Q   ¦Q    ¦Q    ¦Q    ¦Q    ¦Q    ¦Q    ¦Q    ¦
¦           ¦ осв1¦ осв2¦ исх,¦ мф1¦ мф2¦ мф3¦ мф4¦ мф5¦ мф6¦ мф7¦ мф8¦ мф9¦ мф10¦ мф11¦ мф12¦ мф13¦ мф14¦ мф15¦ мф, ¦
¦           ¦     ¦     ¦общее¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦     ¦     ¦     ¦     ¦     ¦     ¦общее¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦           ¦        т        ¦                                          т                                           ¦
+-----------+-----------------+--------------------------------------------------------------------------------------+
¦     1     ¦  2  ¦  3  ¦  4  ¦ 5  ¦ 6  ¦ 7  ¦ 8  ¦ 9  ¦ 10 ¦ 11 ¦ 12 ¦ 13 ¦ 14  ¦ 15  ¦ 16  ¦ 17  ¦ 18  ¦ 19  ¦  20 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦Январь     ¦     ¦     ¦     ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦     ¦     ¦     ¦     ¦     ¦     ¦0,00 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦Февраль    ¦     ¦     ¦0,00 ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦     ¦     ¦     ¦     ¦     ¦     ¦0,00 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦Март       ¦     ¦     ¦0,00 ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦     ¦     ¦     ¦     ¦     ¦     ¦0,00 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦Апрель     ¦     ¦     ¦0,00 ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦     ¦     ¦     ¦     ¦     ¦     ¦0,00 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦Май        ¦     ¦     ¦0,00 ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦     ¦     ¦     ¦     ¦     ¦     ¦0,00 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦Июнь       ¦     ¦     ¦0,00 ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦     ¦     ¦     ¦     ¦     ¦     ¦0,00 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦Июль       ¦     ¦     ¦0,00 ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦     ¦     ¦     ¦     ¦     ¦     ¦0,00 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦Август     ¦     ¦     ¦0,00 ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦     ¦     ¦     ¦     ¦     ¦     ¦0,00 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦Сентябрь   ¦     ¦     ¦0,00 ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦     ¦     ¦     ¦     ¦     ¦     ¦0,00 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦Октябрь    ¦     ¦     ¦0,00 ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦     ¦     ¦     ¦     ¦     ¦     ¦0,00 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦Ноябрь     ¦     ¦     ¦0,00 ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦     ¦     ¦     ¦     ¦     ¦     ¦0,00 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦Декабрь    ¦     ¦     ¦0,00 ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦     ¦     ¦     ¦     ¦     ¦     ¦0,00 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦Квартал N 1¦0,00 ¦0,00 ¦0,00 ¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦Квартал N 2¦0,00 ¦0,00 ¦0,00 ¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦Квартал N 3¦0,00 ¦0,00 ¦0,00 ¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦Квартал N 4¦0,00 ¦0,00 ¦0,00 ¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦За год     ¦0,00 ¦0,00 ¦0,00 ¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦0,00 ¦
+-----------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+-----+
¦Год        ¦     ¦     ¦     ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦    ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦
------------+-----+-----+-----+----+----+----+----+----+----+----+----+----+-----+-----+-----+-----+-----+-----+------

Начальник цеха _________________________

В.1.3. Ведомость регенерации Na-фильтра N

1. Номер фильтроцикла по порядку

2. Длительность работы за фильтроцикл, ч

3. Объем загрузки фильтра, куб. м

4. Время начала фильтроцикла

5. Время окончания фильтроцикла

6. Количество обработанной воды за фильтроцикл, куб. м

7. Средняя жесткость осветленной воды за фильтроцикл после МФ за фильтроцикл, мг-экв/куб. дм

8. Рабочая обменная емкость катионита, г-экв/куб. м

9. Удельный расход соли на регенерацию, г/г-экв

10. Удельный расход воды на отмывку, куб. м воды/куб. м катионита

11. Начало взрыхления, ч

12. Окончание взрыхления, ч

13. Общее время взрыхления, ч

14. Количество воды на взрыхление, куб. м

15. Среднечасовой расход воды при взрыхлении, куб. м/ч

16. Начало пропуска соли, ч

17. Окончание пропуска соли, ч

18. Среднечасовой расход воды при пропуске соли, куб. м/ч

19. Средняя концентрация регенерационного раствора соли, %

20. Количество регенерационного раствора соли, куб. м

21. Количество 100%-ной соли, поданной на фильтр, т

22. Удельное количество 100%-ной соли, поданной на фильтр, кг/куб. м

23. Время начала отмывки (1-й этап), ч

24. Время окончания отмывки (1-й этап), ч

25. Среднечасовой расход воды на отмывку (1-й этап), куб. м/ч

26. Общее время отмывки (1-й этап), ч

27. Количество воды на отмывку (1-й этап), куб. м

28. Время начала отмывки (2-й этап), ч

29. Время окончания отмывки (2-й этап), ч

30. Среднечасовой расход воды на отмывку (2-й этап), куб. м/ч

31. Время отмывки (2-й этап), ч

32. Количество воды на отмывку (2-й этап), куб. м

33. Общее время отмывки (оба этапа), ч

34. Общее количество воды на отмывку за два этапа, куб. м

Источник - Методические указания РАО "ЕЭС России" от 31.01.2003 № СО 34.35.146-2003
