Протокол измерения сопротивления изоляции наружной пластмассовой оболочки волоконно-оптического кабеля (броня-земля) на элементарном кабельном участке
Приложение N 9
к Инструкции
по техническому обслуживанию, восстановлению
и ремонту волоконно-оптических линий передачи
ОАО "РЖД" с кабелями, проложенными в грунте

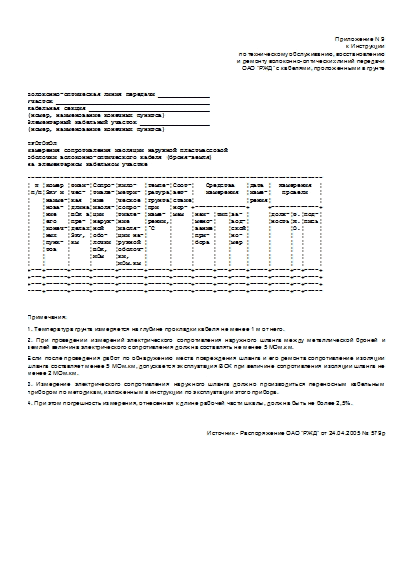

Волоконно-оптическая линия передачи ______________ Участок __________________________________________ Кабельная секция _________________________________ (номер, наименование конечных пунктов) Элементарный кабельный участок ___________________ (номер, наименование конечных пунктов) ПРОТОКОЛ измерения сопротивления изоляции наружной пластмассовой оболочки волоконно-оптического кабеля (броня-земля) на элементарном кабельном участке --------------------------------------------------------------------------------- ¦ N ¦Номер ¦Физи-¦Сопро-¦Кило- ¦Темпе-¦Соот-¦ Средства ¦Дата ¦ Измерения ¦ ¦п/п¦ЭКУ и ¦чес- ¦тивле-¦метри- ¦ратура¦вет- ¦ измерения ¦изме-¦ провели ¦ ¦ ¦наиме-¦кая ¦ние ¦ческое ¦грунта¦ствие¦ ¦рения¦ ¦ ¦ ¦нова- ¦длина¦изоля-¦сопро- ¦при ¦нор- +--------------+ +-------------+ ¦ ¦ние ¦ВОК в¦ции ¦тивле- ¦изме- ¦мам ¦наи- ¦тип¦за- ¦ ¦долж-¦Ф.¦под-¦ ¦ ¦его ¦пре- ¦наруж-¦ние ¦рении,¦ ¦мено-¦ ¦вод-¦ ¦ность¦И.¦пись¦ ¦ ¦конеч-¦делах¦ной ¦изоля- ¦°С ¦ ¦вание¦ ¦ской¦ ¦ ¦О.¦ ¦ ¦ ¦ных ¦ЭКУ, ¦обо- ¦ции на-¦ ¦ ¦при- ¦ ¦но- ¦ ¦ ¦ ¦ ¦ ¦ ¦пунк- ¦км ¦лочки ¦ружной ¦ ¦ ¦бора ¦ ¦мер ¦ ¦ ¦ ¦ ¦ ¦ ¦тов ¦ ¦ВОК, ¦оболоч-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦МОм ¦ки, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦МОм.км ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+------+-----+------+-------+------+-----+-----+---+----+-----+-----+--+----+ +---+------+-----+------+-------+------+-----+-----+---+----+-----+-----+--+----+ +---+------+-----+------+-------+------+-----+-----+---+----+-----+-----+--+----+ ----+------+-----+------+-------+------+-----+-----+---+----+-----+-----+--+-----
Примечания:
1. Температура грунта измеряется на глубине прокладки кабеля не менее 1 м от него.
2. При проведении измерений электрического сопротивления наружного шланга между металлической броней и землей величина электрического сопротивления должна составлять не менее 5 МОм.км.
Если после проведения работ по обнаружению места повреждения шланга и его ремонта сопротивление изоляции шланга составляет менее 5 МОм.км, допускается эксплуатация ВОК при величине сопротивления изоляции шланга не менее 2 МОм.км.
3. Измерение электрического сопротивления наружного шланга должно производиться переносным кабельным прибором по методикам, изложенным в инструкции по эксплуатации этого прибора.
4. При этом погрешность измерения, отнесенная к длине рабочей части шкалы, должна быть не более 2,5%.
Источник - Распоряжение ОАО "РЖД" от 24.04.2005 № 579р
