Паспорт воздушной линии электропередачи (для воздушных линий напряжением 35 кв и выше)

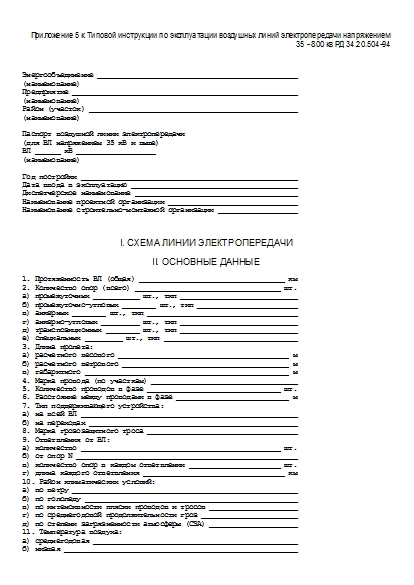

Приложение 5 к Типовой инструкции по эксплуатации воздушных линий электропередачи напряжением 35 - 800 кв РД 34.20.504-94
Энергообъединение ________________________________________________ (наименование) Предприятие ______________________________________________________ (наименование) Район (участок) __________________________________________________ (наименование) Паспорт воздушной линии электропередачи (для ВЛ напряжением 35 кВ и выше) ВЛ ______ кВ ___________________ (наименование) Год постройки ____________________________________________________ Дата ввода в эксплуатацию ________________________________________ Диспетчерское наименование _______________________________________ Наименование проектной организации _______________________________ Наименование строительно-монтажной организации ___________________
I. СХЕМА ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ
II. ОСНОВНЫЕ ДАННЫЕ
1. Протяженность ВЛ (общая) ___________________________________ км 2. Количество опор (всего) ___________________________________ шт. а) промежуточных ___________ шт., тип ____________________________ б) промежуточно-угловых ________ шт., тип ________________________ в) анкерных ________ шт., тип ____________________________________ г) анкерно-угловых _________ шт., тип ____________________________ д) транспозиционных ________ шт., тип ____________________________ е) специальных _________ шт., тип ________________________________ 3. Длина пролета: а) расчетного весового _________________________________________ м б) расчетного ветрового ________________________________________ м в) габаритного _________________________________________________ м 4. Марка провода (по участкам) ___________________________________ 5. Количество проводов в фазе ________________________________ шт. 6. Расстояние между проводами в фазе ___________________________ м 7. Тип поддерживающего устройства: а) на всей ВЛ ____________________________________________________ б) на переходах __________________________________________________ 8. Марка грозозащитного троса ____________________________________ 9. Ответвления от ВЛ: а) количество ________________________________________________ шт. б) от опор N _____________________________________________________ в) количество опор в каждом ответвлении ______________________ шт. г) длина каждого ответвления __________________________________ км 10. Район климатических условий: а) по ветру ______________________________________________________ б) по гололеду ___________________________________________________ в) по интенсивности пляски проводов и тросов _____________________ г) по среднегодовой продолжительности гроз _______________________ д) по степени загрязненности атмосферы (СЗА) _____________________ 11. Температура воздуха: а) среднегодовая _________________________________________________ б) низшая ________________________________________________________ в) высшая ________________________________________________________ 12. Участки с особыми условиями __________________________________
III. ХАРАКТЕРИСТИКА ЭЛЕМЕНТОВ ВЛ
1. ОПОРЫ МЕТАЛЛИЧЕСКИЕ
------------------------------------------------------------------ ¦ Наименование ¦ Шифр ¦Завод- ¦ Оттяжки ¦Количе- ¦Номера ¦ ¦ опор ¦ ¦изгото-¦ ¦ство ¦ опор ¦ ¦(промежуточные, ¦ ¦витель +-------------+ ¦ ¦ ¦ анкерные ¦ ¦ ¦Коли- ¦Марка ¦ ¦ ¦ ¦ _____________) ¦ ¦ ¦чество¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----------------+--------+-------+------+------+--------+-------+ -----------------+--------+-------+------+------+--------+--------
2. ОПОРЫ ЖЕЛЕЗОБЕТОННЫЕ
------------------------------------------------------------------ ¦Наименова-¦Ш ¦ Стойка ¦ Траверса ¦ Оттяжки ¦Коли- ¦Номера¦ ¦ние опор ¦и ¦ ¦ ¦ ¦чество¦ опор ¦ ¦(промежу- ¦ф +-----------+-----------+------------+ ¦ ¦ ¦точные, ¦р ¦Ш ¦Завод- ¦Ш ¦Завод- ¦Марка¦Коли- ¦ ¦ ¦ ¦анкерные ¦ ¦и ¦изгото-¦и ¦изгото-¦ ¦чество¦ ¦ ¦ ¦_________)¦ ¦ф ¦витель ¦ф ¦витель ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦р ¦ ¦р ¦ ¦ ¦ ¦ ¦ ¦ +----------+--+---+-------+---+-------+-----+------+------+------+ -----------+--+---+-------+---+-------+-----+------+------+-------
3. ОПОРЫ ДЕРЕВЯННЫЕ
------------------------------------------------------------------ ¦Наименова-¦Шифр¦Завод -¦Про- ¦ Железобетонные ¦Коли- ¦Номера¦ ¦ние опор ¦ ¦постав-¦питка¦ приставки ¦чество¦ опор ¦ ¦(промежу- ¦ ¦щик ¦ +--------------------+ ¦ ¦ ¦точные, ¦ ¦древе- ¦ ¦Шифр¦Завод- ¦Коли- ¦ ¦ ¦ ¦анкерные ¦ ¦сины ¦ ¦ ¦изгото- ¦чество¦ ¦ ¦ ¦_________)¦ ¦ ¦ ¦ ¦витель ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----------+----+-------+-----+----+--------+------+------+------+ -----------+----+-------+-----+----+--------+------+------+-------
4. ФУНДАМЕНТЫ
------------------------------------------------------------------ ¦ Тип ¦ Шифр ¦ Количество ¦ Номера опор ¦ +---------------+---------------+--------------+-----------------+ ----------------+---------------+--------------+------------------
5. ИЗОЛЯТОРЫ
------------------------------------------------------------------ ¦ Подвесные ¦ Штыревые ¦ +-----------------------------------------------+ ¦ ¦ в поддерживающих ¦ в натяжных подвесках ¦ ¦ ¦ подвесках ¦ ¦ ¦ +-----------------------+-----------------------+----------------+ ¦Тип¦Завод-¦Коли- ¦Всего¦Тип¦Завод-¦Коли- ¦Всего¦Тип¦Завод-¦Всего¦ ¦ ¦изго- ¦чест- ¦на ВЛ¦ ¦изго- ¦чест- ¦на ВЛ¦ ¦изго- ¦на ВЛ¦ ¦ ¦тови- ¦во в ¦ ¦ ¦тови- ¦во в ¦ ¦ ¦тови- ¦ ¦ ¦ ¦тель, ¦одной ¦ ¦ ¦тель, ¦одной ¦ ¦ ¦тель, ¦ ¦ ¦ ¦год ¦гир- ¦ ¦ ¦год ¦гир- ¦ ¦ ¦год ¦ ¦ ¦ ¦выпус-¦лянде ¦ ¦ ¦выпус-¦лянде ¦ ¦ ¦выпус-¦ ¦ ¦ ¦ка ¦ ¦ ¦ ¦ка ¦ ¦ ¦ ¦ка ¦ ¦ +---+------+------+-----+---+------+------+-----+---+------+-----+ ----+------+------+-----+---+------+------+-----+---+------+------
Количество цепей (ветвей) в натяжной подвеске и способ крепления их к траверсе опоры ________________________________.
СХЕМЫ ИЗОЛИРУЮЩИХ ПОДВЕСОК
6. АРМАТУРА
------------------------------------------------------------------ ¦ Наименование ¦ Для провода ¦ Для грозозащитного ¦ ¦ арматуры ¦ ¦ троса ¦ ¦ +---------------------+-----------------------+ ¦ ¦ Тип ¦Количество ¦ Тип ¦Количество ¦ +------------------+---------+-----------+-----------+-----------+ ¦Сцепная ¦ ¦ ¦ ¦ ¦ ¦Поддерживающая ¦ ¦ ¦ ¦ ¦ ¦Натяжная ¦ ¦ ¦ ¦ ¦ ¦Соединительная ¦ ¦ ¦ ¦ ¦ ¦Контактная ¦ ¦ ¦ ¦ ¦ ¦Защитная ¦ ¦ ¦ ¦ ¦ ¦Прочая арматура ¦ ¦ ¦ ¦ ¦ -------------------+---------+-----------+-----------+------------ Номера опор, между которыми установлены гасители вибрации ____ __________________________________________________________________ Номера опор, между которыми установлены гасители пляски ______ __________________________________________________________________
7. ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЙ
а) участки подвеса грозозащитного троса (номера опор на границах участка) ________________________________________________ б) общая длина грозозащитного троса __________________________ в) защитный угол грозозащитного троса ________________________ г) способ крепления (с указанием значения искровых промежутков в миллиметрах) на промежуточных опорах ______________________________________ на анкерных опорах ___________________________________________ д) характеристика других средств защиты от перенапряжений ____ __________________________________________________________________ е) номера опор, на которых установлены трубчатые разрядники __ __________________________________________________________________
СХЕМА РАСПОЛОЖЕНИЯ ПРОВОДОВ И ГРОЗОЗАЩИТНЫХ ТРОСОВ И РАССТОЯНИЙ МЕЖДУ НИМИ НА ОПОРЕ
8. ЗАЗЕМЛЕНИЕ
------------------------------------------------------------------ ¦Удельное сопротивление ¦ Сопротивление заземления ¦ Номера опор ¦ ¦ грунта, Ом х м ¦ опор по норме, Ом ¦ ¦ +-----------------------+--------------------------+-------------+ ¦До 100 ¦До 10 ¦ ¦ ¦100 - 500 ¦До 15 ¦ ¦ ¦500 - 1000 ¦До 20 ¦ ¦ ¦Более 1000 ¦До 30 ¦ ¦ ------------------------+--------------------------+--------------
Номера опор, значения сопротивления заземления которых выше нормы: _________________________.
СХЕМЫ ЗАЗЕМЛИТЕЛЕЙ ОПОР
9. ПЕРЕХОДЫ И ПЕРЕСЕЧЕНИЯ
------------------------------------------------------------------ ¦Вид ¦ Габарит на ¦ Номера опор в ¦ Тип ¦ Тяжение ¦ ¦перехода ¦ переходе, м ¦ пролете ¦подвески ¦ провода ¦ ¦или пере-¦ ¦пересечения или ¦ ¦(троса), тс ¦ ¦сечения ¦ ¦ перехода ¦ ¦ ¦ +---------+--------------+----------------+---------+------------+ ----------+--------------+----------------+---------+-------------
10. ХАРАКТЕРИСТИКА МЕСТНОСТИ НА ТРАССЕ ВЛ
------------------------------------------------------------------ ¦ Наименование местности ¦ Номера опор ¦ Общая длина, км ¦ +---------------------------+-----------------+------------------+ ¦Лес ¦ ¦ ¦ ¦Поле ¦ ¦ ¦ ¦Болото ¦ ¦ ¦ ¦Крупные овраги ¦ ¦ ¦ ¦Населенная местность ¦ ¦ ¦ ----------------------------+-----------------+-------------------
11. СРЕДСТВА СВЯЗИ
__________________________________________________________________ Характеристика имеющихся видов связи (радио, высокочастотной, линий связи) Дата составления паспорта ____________________________________ Составил ____________________________________ _______________ (Ф.И.О.) (подпись) Начальник службы линий ______________________ _______________ (Ф.И.О.) (подпись, дата)
12. ВНЕСЕНИЕ ИЗМЕНЕНИЙ В ПАСПОРТ
------------------------------------------------------------------ ¦ Дата записи ¦ Краткое содержание ¦ Фамилия, имя, отчество и ¦ ¦ ¦ изменений ¦подпись внесшего изменения¦ +--------------+----------------------+--------------------------+ ---------------+----------------------+--------------------------- Энергообъединение ____________________________________________ (наименование) Предприятие __________________________________________________ (наименование) Район (участок) ______________________________________________ (наименование)
Источник - Типовая инструкция РАО "ЕЭС России" от 19.09.1994 № РД 34.20.504-94
