Паспорт вентиляционной системы (образец)
Приложение N 9 к Правилам технической эксплуатации тепловых энергоустановок

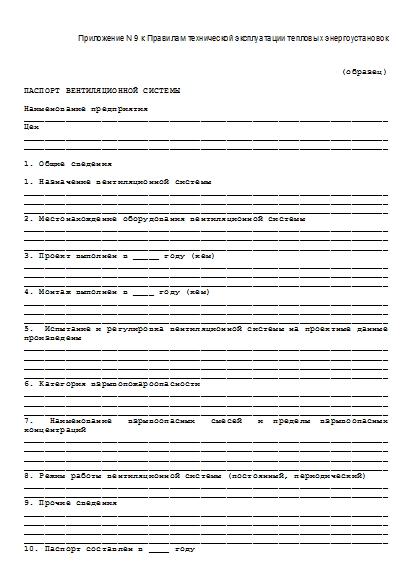

(образец) ПАСПОРТ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ Наименование предприятия ______________________________________________________________________ Цех ______________________________________________________________________ ______________________________________________________________________ 1. Общие сведения 1. Назначение вентиляционной системы ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 2. Местонахождение оборудования вентиляционной системы ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 3. Проект выполнен в _____ году (кем) ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 4. Монтаж выполнен в ____ году (кем) ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 5. Испытание и регулировка вентиляционной системы на проектные данные произведены ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 6. Категория взрывопожароопасности ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 7. Наименование взрывоопасных смесей и пределы взрывоопасных концентраций ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 8. Режим работы вентиляционной системы (постоянный, периодический) ______________________________________________________________________ ______________________________________________________________________ 9. Прочие сведения ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 10. Паспорт составлен в ____ году Исполнитель ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ Ответственный за работу вентиляционных систем на предприятии ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ 2. Сведения об оборудовании вентиляционной системы и результаты исследований
Наименование показателя Данные проекта Фактические данные
до наладки после наладки Вентилятор
Тип и номер
Диаметр всасывающего отверстия, мм
Размеры выхлопного отверстия, мм
Частота вращения, об/мин
Полное давление, кгс/см2
Производительность, м3/ч
Предельно допустимая частота вращения, об/мин
Положение кожуха вентилятора
Электродвигатель
Тип и серия
Мощность, кВт
Тип передачи
Профиль и количество ремней
Диаметры шкафов, мм:
вентилятора двигателя
Воздуховоды
Защитное покрытие
Общая длина, м
Толщина, мм
Калориферная установка
Тип и номер
Количество, шт.
Общая поверхность нагрева, м2
Схема установки:
по теплоносителю по воздуху
Сопротивление воздуха, кгс/м2
Давление пара, кгс/см2
Перепад температуры воды, град. С
Температура воздуха, град. С:
до калорифера после калорифера наружного
Теплопроизводительность, ккал/ч
Коэффициент теплопередачи, ккал/(м2 град. С)
Пылеочистное устройство
Наименование
Тип, номер или размер
Количество, шт.
Количество воздуха до устройства, м3/ч
То же, после устройства, м3/ч
Подсос (выбивание) воздуха, %
Сопротивление, кгс/м2
Скорость воздуха на входе, м/с
Начальное содержание пыли, мг/м3
Содержание пыли в выходящем воздухе, мг/м3
Степень очистки, %
Прочее оборудование
3. Результаты аэродинамических испытаний
Номер точки Размеры сечений (мм) Площадь (м2) Температура (град. С) Давление пара (кгс/м2) Скорость (м/с) Производительность, (м3/ч) Невязка, +/- % динамическое статическое полное до наладки после наладки по проекту
4. Схема вентиляционной системы ______________________________ 5. Заключение о работе вентиляционной системы и рекомендации по улучшению эффективности ее работы _____________________________ 6. Результаты исследования воздушных сред на содержание производственных вредных веществ в зоне действия вентиляционной системы
Регистрационный номер и дата Место отбора проб воздуха Наименование вредных веществ Концентрация вредных веществ (мг/м3) норма фактическая превышение (раз)
7. Результаты обследования метеорологических условий в зоне действия вентиляционной системы (в помещении)
Регистрационный номер и дата Место измерений параметров воздуха Температура (град. С) Влажность (%) Подвижность (м/с) норма фактическая норма фактическая норма фактическая
8. Заключение о санитарно-гигиенической эффективности действия и техническом состоянии вентиляционной системы (записи инспекций)
Дата Содержание заключения Рекомендуемые мероприятия Организация, должность, подпись, печать
9. Сведения о выполненных мероприятиях согласно рекомендациям
Дата Вид работы Исполнитель Ответственный за эксплуатацию
10. Сведения по ремонту вентиляционной системы
Дата Вид ремонта Перечень выполненных работ Ответственный за эксплуатацию
Источник - Приказ Минэнерго России от 24.03.2003 № 115
