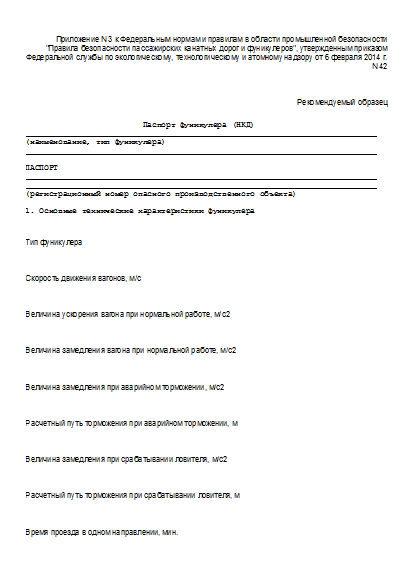

Паспорт фуникулера (рекомендуемый образец)

Приложение N 3 к Федеральным нормам и правилам в области промышленной безопасности "Правила безопасности пассажирских канатных дорог и фуникулеров", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 6 февраля 2014 г. N 42

Рекомендуемый образец

                         Паспорт фуникулера (НКД)
___________________________________________________________________________
(наименование, тип фуникулера)
___________________________________________________________________________

ПАСПОРТ
___________________________________________________________________________
___________________________________________________________________________
(регистрационный номер опасного производственного объекта)

1. Основные технические характеристики фуникулера

Тип фуникулера

Скорость движения вагонов, м/с

Величина ускорения вагона при нормальной работе, м/с2

Величина замедления вагона при нормальной работе, м/с2

Величина замедления при аварийном торможении, м/с2

Расчетный путь торможения при аварийном торможении, м

Величина замедления при срабатывании ловителя, м/с2

Расчетный путь торможения при срабатывании ловителя, м

Время проезда в одном направлении, мин.

Вагоны:

  тип
вместимость, чел.
собственная масса, т.
грузоподъемность, т.
количество (на трассе), шт.
тип ловителя вагона

Длина пути, м.:

Превышение верхней станции над нижней, м

Ширина колеи, м

Максимальный угол наклона профиля пути, градус

Минимальный угол наклона пола кабины, градус

Количество промежуточных станций, шт.

Максимальная скорость ветра, при которой допускается работа фуникулера, м/с

                  2. Технические характеристики приводов

Тип

Шкив (барабан)

Количество, шт.

Диаметр, м.

Футеровка (материал)

Длина, м.

Суммарное передаточное число при работе

Главного привода

Вспомогательного привода

Аварийного привода

Главный привод

Количество, шт.

Тип

Мощность, кВт

Частота вращения вала двигателя,

Вспомогательный привод

Количество, шт.

Тип

Мощность, кВт

Частота вращения вала двигателя,

Резервный привод

Количество, шт.

Тип

Мощность, кВт.

Частота вращения вала двигателя,

Редуктор

Тип

Передаточное число

Тормоз рабочий

Количество, шт.

Тип

Тип привода

Тормоз аварийный

Количество, шт.

Тип

Тип привода

            3. Технические характеристики натяжного устройства

Тип

Количество, шт.

Масса контргруза (усилие, развиваемое гидроцилиндром), кг (Н)

Максимальное усилие натяжения в канате, Н

Величина хода натяжного устройства, м.

        4. Сведения о несущих металлоконструкциях станций и эстакад

Наименование узлов и элементов Сталь, марка, Электроды, сварочная проволока, тип, марка Примечание

Станция верхняя

Станция нижняя

Станция промежуточная

Эстакада

Рельсы

               5. Характеристика канатов и масса противовеса
(усилие натяжного гидроцилиндра)

Назначение каната Конструкция Диаметр, мм Длина каната, м Длина счаленного участка, характеристики крепления Разрывное усилие каната в целом, кН Наибольшее натяжение каната, кН Минимальный коэффициент запаса прочности

                   6. Приборы и устройства безопасности

Наименование Тип Назначение Место установки Обозначение на функциональной электрической схеме

                  7. Сигнальные и переговорные устройства

Наименование Тип, обозначение Назначение Место установки

                  8. Род электрического тока и напряжение

Цепь Род тока Напряжение, B

Силовая

Управления

Рабочего освещения

Аварийного освещения

                      9. Место управления фуникулером

Станция Расположение

                        10. Свидетельство о приемке

Фуникулер _____________________________________________________________
(наименование, тип, шифр)
изготовлен  в  соответствии с нормативными документами ________________
_______________________________________________________________________
_______________________________________________________________________
Оборудование  фуникулера  проверено и принято. Фуникулер признан годным
для  эксплуатации  с  указанными  в  паспорте  параметрами после проведения
испытаний по программе
_______________________________________________________________________
(наименование программы)
_______________________________________________________________________
Гарантийный срок эксплуатации при соблюдении условий
транспортирования, хранения, монтажа и эксплуатации _________ с момента
ввода его в эксплуатацию.
Срок проведения дефектоскопического контроля тягового каната:

первичный - после навески каната;
повторный - через каждые три года;
по истечении 15 лет эксплуатации каната - через каждый год.

Уполномоченный представитель организации, выполнившей монтаж КД:

М.П.           _________________________________
Дата

Уполномоченный представитель владельца ОПО:

М.П.           _________________________________
Дата

11. Документация

11.1. Документация, включаемая в паспорт:

заключение  экспертизы  промышленной  безопасности  фуникулера;
план и продольный профиль фуникулера;
общие  виды станций, опор, подвижного оборудования, привода, ловителя и
кинематическую схему ловителя;
функциональная  и  монтажная  электрические  схемы  фуникулера;
другая документация (при необходимости).

11.2. Документация, поставляемая (прилагаемая) с паспортом:

паспорта   на   отдельные  узлы  и  элементы  оборудования  фуникулера,
изготовленные (поставляемые) различными предприятиями;
сертификаты, паспорты на приборы и устройства безопасности;
чертежи быстроизнашивающихся деталей;
ведомость  на запчасти и инструменты;
руководство по эксплуатации фуникулера;
инструкции по заливке сплавом муфт канатов;
другая документация (при необходимости).

12. Сведения о назначении ответственного за исправное
состояние и безопасную эксплуатацию фуникулера

Номер и дата приказа о назначении Фамилия, инициалы Должность Номер и срок действия удостоверения Подпись

                                                        (не менее 3 листов)

13. Сведения о ремонте и реконструкции фуникулера

Дата Сведения о ремонте и реконструкции Подпись ответственного за исправное состояние и безопасную эксплуатацию

                                                       (не менее 10 листов)

14. Запись результатов технического освидетельствования

Дата Результаты освидетельствования Срок следующего освидетельствования

                                                       (не менее 30 листов)

15. Сведения о регистрации

Фуникулер  поставлен на учет  при  регистрации  опасного  производственного
объекта N ________ в Федеральной службе по экологическому, технологическому
и атомному надзору "__" ________ 20__ г.

В паспорте пронумеровано _____ страниц и прошнуровано ______ листов.
___________________________________________________________________________
(должность, ф.и.о. ответственного за осуществление производственного
контроля за соблюдением требований промышленной безопасности)

Фуникулер снят с регистрации "__" _________ 20__ г.

В паспорте пронумеровано _____ страниц и прошнуровано ______ листов.
___________________________________________________________________________
(должность, ф.и.о. ответственного за осуществление производственного
контроля за соблюдением требований промышленной безопасности)

Источник - Приказ Ростехнадзора от 06.02.2014 № 42
