Паспорт эскалатора (рекомендуемый образец)
Приложение N 2 к Федеральным нормам и правилам в области промышленной безопасности "Правила безопасности эскалаторов в метрополитенах", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 13 января 2014 г. N 9
Рекомендуемый образец

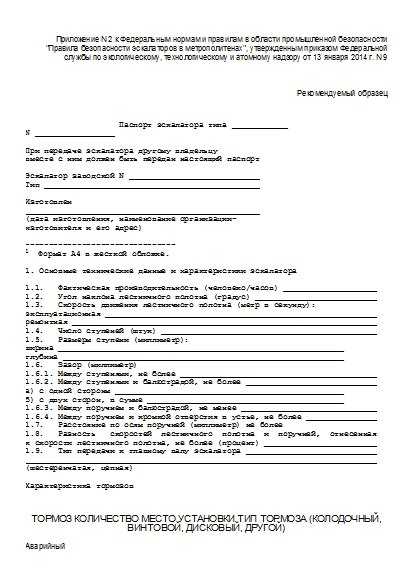

Паспорт эскалатора типа ____________ N _________________ При передаче эскалатора другому владельцу вместе с ним должен быть передан настоящий паспорт Эскалатор заводской N ____________________________ Тип ______________________________________________ Изготовлен __________________________________________________ (дата изготовления, наименование организации- изготовителя и его адрес) -------------------------------- 1 Формат A4 в жесткой обложке. 1. Основные технические данные и характеристики эскалатора 1.1. Фактическая производительность (человеко/часов) ____________________ 1.2. Угол наклона лестничного полотна (градус) __________________________ 1.3. Скорость движения лестничного полотна (метр в секунду): эксплуатационная __________________________________________________________ ремонтная _________________________________________________________________ 1.4. Число ступеней (штук) ______________________________________________ 1.5. Размеры ступени (миллиметр): ширина _____________________________________________________________ глубина ____________________________________________________________ 1.6. Зазор (миллиметр) 1.6.1. Между ступенями, не более __________________________________________ 1.6.2. Между ступенями и балюстрадой, не более ____________________________ а) с одной стороны _________________________________________________ б) с двух сторон, в сумме __________________________________________ 1.6.3. Между поручнем и балюстрадой, не менее _____________________________ 1.6.4. Между поручнем и кромкой отверстия в устье, не более _______________ 1.7. Расстояние по осям поручней (миллиметр) не более 1.8. Разность скоростей лестничного полотна и поручней, отнесенная к скорости лестничного полотна, не более (процент) ________________________ 1.9. Тип передачи к главному валу эскалатора ____________________________ ___________________________________________________________________________ (шестеренчатая, цепная) Характеристика тормозов
Тормоз Количество Место установки Тип тормоза (колодочный, винтовой, дисковый, другой)
Аварийный
Рабочий
Род электрического тока и напряжение
Наименование электрической цепи Род тока Напряжение (вольт)
Силовая
Управления
Ремонтного освещения
Рабочего освещения
Характеристика электродвигателей
Электродвигатель Тип Мощность (киловатт) Номинальная частота вращения (оборотов в минуту)
Главного привода
Вспомогательного привода
Характеристика цепей 1
Наименование цепи Разрушающая нагрузка (килоньютонов) Фактический коэффициент запаса прочности
Тяговая
Приводная
-------------------------------- 1 Заполняется по данным документации организации - изготовителя цепей. Сведения об устройствах безопасности (блокировках)
N п/п Наименование Назначение предохранительного устройства Условия срабатывания предохранительного устройства Сведения об установке
1.
Блокировка обрыва, чрезмерной вытяжки или остановки поручня
Отключает электродвигатель
При обрыве, чрезмерной вытяжке поручня, при остановке или уменьшении скорости поручня
2.
Блокировка натяжного устройства
Отключает электродвигатель
При перемещении звездочек натяжной станции в сторону привода или в обратную сторону
3.
Блокировка упора аварийного тормоза
Отключает электродвигатель
При срабатывании механизма упора аварийного тормоза
4.
Блокировка аварийного тормоза
Отключает электродвигатель
При срабатывании тормоза
При отсутствии электропитания
5.
Блокировка рабочего тормоза
Исключает работу электродвигателя
При наложенных колодках тормоза
При запасе хода якоря электромагнита меньше регламентированного
6.
Блокировка входной площадки и устья поручня
Отключает электродвигатель
При подъеме или перемещении (вдоль продольной оси эскалатора) входной площадки
При попадании посторонних предметов в устье поручня
7.
Выключатель "Стоп" в проходе или за щитами балюстрады
Отключает электродвигатель
При воздействии на выключатель персоналом
8.
Выключатель "Стоп" на балюстраде или у эскалатора
Отключает электродвигатель
При воздействии на выключатель пассажиром или персоналом
9.
Блокировка подъема (опускания) ступени
Отключает электродвигатель
При подъеме или опускании ступени
10.
Блокировка схода поручня
Отключает электродвигатель
При снятии поручня с направляющих на нижнем криволинейном участке
11.
Блокировка бегунков ступени
Отключает электродвигатель
При сползании ободов бегунков ступени
12.
Блокировка выхода полуоси ступени
Отключает электродвигатель
При выходе полуоси основного бегунка ступени
13.
Блокировка отключения электропитания
Отключает электродвигатель
При отключении эскалатора рубильником питания электроэнергией
14.
Блокировка при падении пассажира
Отключает электродвигатель
При падении пассажира у верхней или нижней входной площадки
15.
Блокировка приводной цепи
Отключает электродвигатель
При обрыве или чрезмерной вытяжке приводной цепи
16.
Термореле подшипника вала редуктора
Отключает электродвигатель
При перегреве подшипников входного вала
17.
Блокировка устройства демонтажа ступени
Исключает включение электродвигателей
При поднятой раме устройства
18.
Блокировка автомата смазки тяговых цепей
Обеспечивает работу эскалатора от вспомогательного привода в одном направлении
При установке автомата на эскалатор
2. Комплектность В комплект поставки входят: 2.1. Элементы эскалатора, составные части комплекса эскалаторов и дополнительные устройства в соответствии со спецификацией комплекса ___________________________________________________________________________ (обозначение) 2.2. Комплект ЗИП монтажный в соответствии с ведомостью ЗИП ___________________________________________________________________________ (обозначение) 2.3. Комплект ЗИП эксплуатационный в соответствии с ведомостью ЗИП ___________________________________________________________________________ ___________________________________________________________________________ (обозначение) 2.4. Эксплуатационные документы в соответствии с ведомостью эксплуатационных документов ___________________________________________________________________________ (обозначение) Упаковочных (укладочных) мест _________________________________________ (количество) (новая страница) 3. Свидетельство о приемке элементов эскалатора 3.1. Элементы эскалатора ___________ заводской номер __________________ (тип) ___________________________________________________________________________ (наименование и обозначение составных частей) ___________________________________________________________________________ ___________________________________________________________________________ изготовлены в соответствии с "Правилами безопасности эскалаторов в метрополитенах", соответствуют техническим условиям ______________________________________ и признаны годными для эксплуатации. (новая страница) 3.2. Сведения об ответственных металлоконструкциях эскалатора 1 -------------------------------- 1 Заполняется по данным документации организации - изготовителя металла. (не менее двух страниц)
Наименование Основной металл Присадочные металлы Акт приемки ответственной металлоконструкции тип, марка стандарт, технические условия тип, марка стандарт, технические условия номер дата
3.3. Свидетельство о приемке ответственных деталей
Наименование Обозначение Заготовка Номер материал номер сертификата поковки карты контроля дефектоскопии акта механических испытаний марка ГОСТ, ТУ
4. Свидетельство о приемке эскалатора Эскалатор изготовлен в полном соответствии с "Правилами безопасности эскалаторов в метрополитенах", ____________________________________________ ___________________________________________________________________________ (наименование ГОСТ, технические условия, техническое задание на изготовление) и признан годным для работы с указанными в паспорте характеристиками после проведения приемо-сдаточных испытаний. Дата выпуска ___________________ Технический руководитель организации-изготовителя _______________________ (подпись, дата) Начальник ОТК _______________________ (подпись, дата) М.П. 5. Гарантийные обязательства 5.1. Гарантийные обязательства организации-изготовителя ___________________________________________________________________________ (наименование организации-изготовителя) гарантирует соответствие эскалатора требованиям конструкторской документации при соблюдении условий транспортирования, хранения, монтажа и эксплуатации. Гарантийный срок работы эскалатора _______________________ со дня ввода (лет, месяцев) в эксплуатацию. Главный инженер организации-изготовителя _____________________ М.П. (дата) 5.2. Гарантийные обязательства организации, выполнившей монтаж (реконструкцию) эскалатора __________________________________________________________ гарантирует (наименование организации, смонтировавшей эскалатор) соответствие монтажа эскалатора требованиям технической документации на монтаж и исправную работу эскалатора в части, относящейся к его монтажу, при соблюдении владельцем условий эксплуатации. Гарантийный срок работы эскалатора _____________________________ со дня (лет, месяцев) подписания акта технической готовности и приемки эскалатора в эксплуатацию. Уполномоченный представитель организации, выполнившей монтаж (реконструкцию) эскалатора _______________________ М.П. (дата) 6. Свидетельство об установке Эскалатор _________________ заводской номер ____________________ установлен (тип) ___________________________________________________________________________ (дата установки, наименование, местонахождение владельца) В соответствии с требованиями "Правил безопасности эскалаторов в метрополитенах" и _________________________________________________________ ___________________________________________________________________________ (наименование и обозначение документов, согласно которым проводилась установка) Представитель организации, выполнившей монтаж (реконструкцию) эскалатора __________________________ (должность, подпись) М.П. Представитель эксплуатирующей организации __________________________ (должность, подпись) М.П. 7. Свидетельство об обкатке Эскалатор ________________ заводской номер ____________________________ (тип) подвергнут обкатке от главного привода без нагрузки в течение _______ часов непрерывной работы в каждом из направлений. По результатам обкатки эскалатор признан годным к эксплуатации. Представитель организации, выполнившей монтаж (реконструкцию) эскалатора __________________________ (должность, подпись) М.П. Представитель эксплуатирующей организации __________________________ (должность, подпись) М.П. "__" _____________ 20__ г. число месяц (новая страница) 8. Лицо, ответственное за содержание эскалатора в исправном состоянии и его безопасную эксплуатацию (не менее двух страниц)
Номер и дата приказа о назначении Должность, фамилия, имя, отчество Дата проверки знаний Подпись ответственного лица
(новая страница) 9. Сведения об изменении конструкции эскалатора и его составных частей во время изготовления, монтажа, эксплуатации и ремонта (не менее трех страниц)
Основание (наименование документа) Содержание произведенных работ Характеристика работы эскалатора после произведенных работ Должность, фамилия и подпись лица, ответственного за изменения Примечания
10. Запись результатов технического освидетельствования эскалатора и сведений о вводе его в эксплуатацию (не менее пятнадцати страниц)
Дата Результаты освидетельствования, сведения о вводе в эксплуатацию и подпись ответственного лица Срок следующего освидетельствования
11. Постановка на учет Эскалатору присвоен N __________________ в ________________________________ ___________________________________________________________________________ (наименование органа) В паспорте пронумеровано страниц и прошнуровано всего листов в том числе чертежей на листах _______________________________ _____________________ (должность) (подпись) "__" _____________ 20__ г. М.П.
Примечание. Паспорт эскалатора должен содержать:
1. Основные технические данные и характеристики;
2. Сведения о комплектности;
3. Свидетельство о приемке составных частей эскалатора;
4. Свидетельство о приемке эскалатора;
5. Гарантийные обязательства;
6. Свидетельство об установке;
7. Свидетельство об обкатке;
8. Данные о лице, ответственном за содержание эскалатора в исправном состоянии и безопасную его эксплуатацию;
9. Сведения об изменении конструкции эскалатора и его составных частей во время изготовления, монтажа, эксплуатации и ремонта;
10. Запись результатов технического освидетельствования эскалатора;
11. Сведения о регистрации.
К паспорту должны быть приложены:
а) габаритный чертеж эскалатора или комплекса (блока) эскалаторов;
б) принципиальная схема управления электроприводом эскалатора с перечнем элементов;
в) акт о проведении приемо-сдаточных испытаний, удостоверяющий, что эскалатор установлен в соответствии с "Правилами безопасности эскалаторов в метрополитенах" и проектом и находится в исправном состоянии.
Источник - Приказ Ростехнадзора от 13.01.2014 № 9
