Паспорт эскалатора
Приложение 5 к Правилам устройства и безопасной эксплуатации эскалаторов ПБ 10-77-94
(форма 1 )
1 Формат А4 в жесткой обложке.

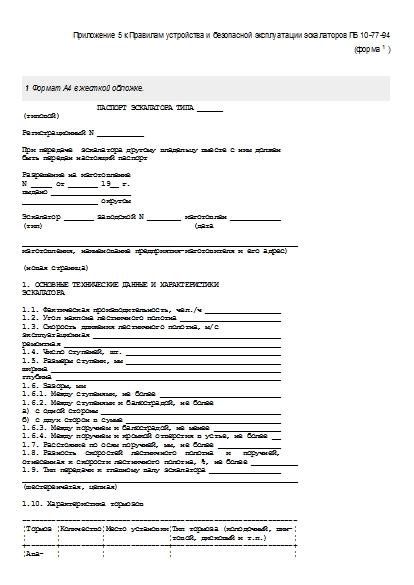

ПАСПОРТ ЭСКАЛАТОРА ТИПА ______ (типовой) Регистрационный N ___________ При передаче эскалатора другому владельцу вместе с ним должен быть передан настоящий паспорт Разрешение на изготовление N _____ от _______ 19__ г. выдано ___________________ __________________ округом Эскалатор _______ заводской N ________ изготовлен ____________ (тип) (дата __________________________________________________________________ изготовления, наименование предприятия-изготовителя и его адрес) (новая страница) 1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ ЭСКАЛАТОРА 1.1. Фактическая производительность, чел./ч __________________ 1.2. Угол наклона лестничного полотна ________________________ 1.3. Скорость движения лестничного полотна, м/с эксплуатационная _____________________________________________ ремонтная ____________________________________________________ 1.4. Число ступеней, шт. _____________________________________ 1.5. Размеры ступени, мм _____________________________________ ширина _______________________________________________________ глубина ______________________________________________________ 1.6. Зазоры, мм 1.6.1. Между ступенями, не более _____________________________ 1.6.2. Между ступенями и балюстрадой, не более а) с одной стороны ___________________________________________ б) с двух сторон в сумме _____________________________________ 1.6.3. Между поручнем и балюстрадой, не менее ________________ 1.6.4. Между поручнем и кромкой отверстия в устье, не более __ 1.7. Расстояние по осям поручней, мм, не более _______________ 1.8. Разность скоростей лестничного полотна и поручней, отнесенная к скорости лестничного полотна, %, не более ___________ 1.9. Тип передачи к главному валу эскалатора _________________ __________________________________________________________________ (шестеренчатая, цепная) 1.10. Характеристика тормозов ------------------------------------------------------------------ ¦Тормоз ¦Количество¦Место установки¦Тип тормоза (колодочный, вин-¦ ¦ ¦ ¦ ¦товой, дисковый и т.п.) ¦ +-------+----------+---------------+-----------------------------+ ¦Ава- ¦ ¦ ¦ ¦ ¦рийный ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Рабочий¦ ¦ ¦ ¦ --------+----------+---------------+------------------------------
1.11. Род электрического тока и напряжение
------------------------------------------------------------------ ¦ Наименование электрической цепи ¦Род тока¦Напряжение, В¦ +-----------------------------------------+--------+-------------+ ¦Силовая ¦ ¦ ¦ ¦Управления ¦ ¦ ¦ ¦Ремонтного освещения ¦ ¦ ¦ ¦Рабочего освещения ¦ ¦ ¦ ------------------------------------------+--------+--------------
1.12. Характеристика электродвигателей
------------------------------------------------------------------ ¦ Электродвигатель ¦Тип¦Мощность, кВт¦Номинальная частота¦ ¦ ¦ ¦ ¦ вращения, об./мин.¦ +--------------------------+---+-------------+-------------------+ ¦Главного привода ¦ ¦ ¦ ¦ ¦Вспомогательного привода ¦ ¦ ¦ ¦ ---------------------------+---+-------------+--------------------
1.13. Характеристика цепей 1
1 Заполняется по данным документации предприятия - изготовителя цепей.
------------------------------------------------------------------ ¦Наименование цепи¦Разрушающая нагрузка, кН¦Фактический коэффици-¦ ¦ ¦ ¦ент запаса прочности ¦ +-----------------+------------------------+---------------------+ ¦Тяговая ¦ ¦ ¦ ¦Приводная ¦ ¦ ¦ ------------------+------------------------+----------------------
1.14. Сведения об устройствах безопасности
------------------------------------------------------------------ ¦ N ¦Наименование¦Назначение ¦Условия срабатывания¦Сведения об¦ ¦ п/п ¦ ¦предохрани- ¦ предохранительного ¦ установке ¦ ¦ ¦ ¦тельного ус-¦ устройства ¦ ¦ ¦ ¦ ¦тройства ¦ ¦ ¦ +-----+------------+------------+--------------------+-----------+ ¦1. ¦Блокировка ¦Отключает ¦При обрыве, чрезмер-¦ ¦ ¦ ¦обрыва, ¦электродви- ¦ной вытяжке поручня ¦ ¦ ¦ ¦чрезмерной ¦гатель ¦При остановке или ¦ ¦ ¦ ¦вытяжки или ¦ ¦уменьшении скорости ¦ ¦ ¦ ¦остановки ¦ ¦поручня ¦ ¦ ¦ ¦поручня ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦2. ¦Блокировка ¦Отключает ¦При перемещении ¦ ¦ ¦ ¦натяжного ¦электродви- ¦звездочек натяжной ¦ ¦ ¦ ¦устройства ¦гатель ¦станции в сторону ¦ ¦ ¦ ¦ ¦ ¦привода или в обрат-¦ ¦ ¦ ¦ ¦ ¦ную сторону ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3. ¦Блокировка ¦Отключает ¦При отвинчивании ¦ ¦ ¦ ¦гайки и вин-¦электродви- ¦гайки аварийного ¦ ¦ ¦ ¦та аварийно-¦гатель ¦тормоза ¦ ¦ ¦ ¦го тормоза ¦ ¦При выходе винта ¦ ¦ ¦ ¦ ¦ ¦аварийного тормоза ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦4. ¦Блокировка ¦Отключает ¦При срабатывании ме-¦ ¦ ¦ ¦упора ава- ¦электродви- ¦ханизма упора ава- ¦ ¦ ¦ ¦рийного тор-¦гатель ¦рийного тормоза ¦ ¦ ¦ ¦моза ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦5. ¦Блокировка ¦Отключает ¦При срабатывании ¦ ¦ ¦ ¦аварийного ¦электродви- ¦тормоза ¦ ¦ ¦ ¦тормоза ¦гатель ¦При отсутствии ¦ ¦ ¦ ¦ ¦ ¦электропитания ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦6. ¦Блокировка ¦Исключает ¦При наложенных ко- ¦ ¦ ¦ ¦рабочего ¦работу ¦лодках тормоза ¦ ¦ ¦ ¦тормоза ¦электродви- ¦При запасе хода яко-¦ ¦ ¦ ¦ ¦гателя ¦ря электромагнита ¦ ¦ ¦ ¦ ¦ ¦меньше регламентиро-¦ ¦ ¦ ¦ ¦ ¦ванного ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦7. ¦Блокировка ¦Отключает ¦При подъеме или пе- ¦ ¦ ¦ ¦входной пло-¦электродви- ¦ремещении (вдоль ¦ ¦ ¦ ¦щадки и ¦гатель ¦продольной оси эска-¦ ¦ ¦ ¦устья поруч-¦ ¦латора) входной пло-¦ ¦ ¦ ¦ня ¦ ¦щадки ¦ ¦ ¦ ¦ ¦ ¦При попадании посто-¦ ¦ ¦ ¦ ¦ ¦ронних предметов в ¦ ¦ ¦ ¦ ¦ ¦устье поручня ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦8. ¦Выключатель ¦Отключает ¦При воздействии на ¦ ¦ ¦ ¦"Стоп" в ¦электродви- ¦выключатель персона-¦ ¦ ¦ ¦проходе или ¦гатель ¦лом ¦ ¦ ¦ ¦за щитами ¦ ¦ ¦ ¦ ¦ ¦балюстрады ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦9. ¦Выключатель ¦Отключает ¦При воздействии на ¦ ¦ ¦ ¦"Стоп" на ¦электродви- ¦выключатель пассажи-¦ ¦ ¦ ¦балюстраде ¦гатель ¦ром или персоналом ¦ ¦ ¦ ¦или у эска- ¦ ¦ ¦ ¦ ¦ ¦латора ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦10. ¦Блокировка ¦Отключает ¦При подъеме или ¦ ¦ ¦ ¦подъема ¦электродви- ¦опускании ступени ¦ ¦ ¦ ¦(опускания) ¦гатель ¦ ¦ ¦ ¦ ¦ступени ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦11. ¦Блокировка ¦Отключает ¦При снятии поручня с¦ ¦ ¦ ¦схода поруч-¦электродви- ¦направляющих на ниж-¦ ¦ ¦ ¦ня ¦гатель ¦нем криволинейном ¦ ¦ ¦ ¦ ¦ ¦участке ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦12. ¦Блокировка ¦Отключает ¦При сползании ободов¦ ¦ ¦ ¦бегунков ¦электродви- ¦бегунков ступени ¦ ¦ ¦ ¦ступени ¦гатель ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦13. ¦Блокировка ¦Отключает ¦При выходе полуоси ¦ ¦ ¦ ¦выхода полу-¦электродви- ¦основного бегунка ¦ ¦ ¦ ¦оси ступени ¦гатель ¦ступени ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦14. ¦Блокировка ¦Отключает ¦При отключении эска-¦ ¦ ¦ ¦отключения ¦электродви- ¦латора рубильником ¦ ¦ ¦ ¦электропита-¦гатель ¦питания электроэнер-¦ ¦ ¦ ¦ния ¦ ¦гией ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦15. ¦Блокировка ¦Отключает ¦При падении пассажи-¦ ¦ ¦ ¦при падении ¦электродви- ¦ра у верхней или ¦ ¦ ¦ ¦пассажира ¦гатель ¦нижней входной пло- ¦ ¦ ¦ ¦ ¦ ¦щадки ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦16. ¦Блокировка ¦Отключает ¦При обрыве или чрез-¦ ¦ ¦ ¦приводной ¦электродви- ¦мерной вытяжке при- ¦ ¦ ¦ ¦цепи ¦гатель ¦водной цепи ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦17. ¦Термореле ¦Отключает ¦При перегреве под- ¦ ¦ ¦ ¦подшипника ¦электродви- ¦шипников входного ¦ ¦ ¦ ¦вала редук- ¦гатель ¦вала ¦ ¦ ¦ ¦тора ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦18. ¦Блокировка ¦Исключает ¦При поднятой раме ¦ ¦ ¦ ¦устройства ¦включение ¦устройства ¦ ¦ ¦ ¦демонтажа ¦электродви- ¦ ¦ ¦ ¦ ¦ступени ¦гателей ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦19. ¦Блокировка ¦Исключает ¦При установке авто- ¦ ¦ ¦ ¦автомата ¦неправиль- ¦мата на эскалатор ¦ ¦ ¦ ¦смазки тяго-¦ное включе- ¦ ¦ ¦ ¦ ¦вых цепей ¦ние эскала- ¦ ¦ ¦ ¦ ¦ ¦тора при ус-¦ ¦ ¦ ¦ ¦ ¦тановленном ¦ ¦ ¦ ¦ ¦ ¦автомате ¦ ¦ ¦ ¦ ¦ ¦смазки тяго-¦ ¦ ¦ ¦ ¦ ¦вых цепей ¦ ¦ ¦ ------+------------+------------+--------------------+------------
Примечание. Организации - разработчику эскалатора (по согласованию с Госгортехнадзором России) разрешается вносить дополнения в номенклатуру и изменения в наименование блокировок, необходимые для обеспечения безопасной и бесперебойной работы эскалатора.
(новая страница)
2. КОМПЛЕКТНОСТЬ В комплект поставки входят: 2.1. Элементы эскалатора, составные части комплекса эскалаторов и дополнительные устройства в соответствии со спецификацией комплекса __________________________________________ (обозначение) 2.2. Комплект ЗИП монтажный в соответствии с ведомостью ЗИП __________________________________________________________________ (обозначение) 2.3. Комплект ЗИП эксплуатационный в соответствии с ведомостью ЗИП ______________________________________________________________ (обозначение) 2.4. Эксплуатационные документы в соответствии с ведомостью эксплуатационных документов ______________________________________ (обозначение) Упаковочных (укладочных) мест ________________________________ (количество) (новая страница) 3. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ ЭЛЕМЕНТОВ ЭСКАЛАТОРА 3.1. Элементы эскалатора __________ заводской номер __________ (тип) __________________________________________________________________ (наименование и обозначение составных частей) __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ изготовлены в соответствии с "Правилами устройства и безопасной эксплуатации эскалаторов", соответствуют техническим условиям __________ и признаны годными для эксплуатации. (новая страница)
3.2. Сведения об ответственных металлоконструкциях эскалатора 1
1 Заполняется по данным документации предприятия - изготовителя металла.
(не менее двух страниц)
------------------------------------------------------------------ ¦Наименование¦Основной металл ¦ Присадочные ¦Акт приемки ответст-¦ ¦ ¦ ¦ металлы ¦венной металлоконст-¦ ¦ ¦ ¦ ¦рукции ¦ ¦ +----------------+-------------+--------------------+ ¦ ¦тип,¦ стандарт, ¦тип,¦стан- ¦ номер ¦ дата ¦ ¦ ¦мар-¦технические¦мар-¦дарт, ¦ ¦ ¦ ¦ ¦ка ¦ условия ¦ка ¦техни- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ческие ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦условия ¦ ¦ ¦ +------------+----+-----------+----+--------+-----------+--------+ -------------+----+-----------+----+--------+-----------+---------
3.3. Свидетельство о приемке ответственных деталей
------------------------------------------------------------------ ¦Наименование¦Обо- ¦ Заготовка ¦Номер¦Номер ¦ Номер акта ¦ ¦ ¦зна- +-----------------+по- ¦карты ¦механических¦ ¦ ¦чение¦материал ¦номер ¦ковки¦контроля¦ испытаний ¦ ¦ ¦ +----------+серти-¦ ¦дефекто-¦ ¦ ¦ ¦ ¦мар-¦ГОСТ,¦фиката¦ ¦скопии ¦ ¦ ¦ ¦ ¦ка ¦ ТУ ¦ ¦ ¦ ¦ ¦ +------------+-----+----+-----+------+-----+--------+------------+ -------------+-----+----+-----+------+-----+--------+------------- 4. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ ЭСКАЛАТОРА Эскалатор изготовлен в полном соответствии с "Правилами устройства и безопасной эксплуатации эскалаторов", _______________ (наименование __________________________________________________________________ ГОСТ, технические условия, техническое задание на изготовление) и признан годным для работы с указанными в паспорте характеристиками после проведения приемо-сдаточных испытаний. Дата выпуска _________ Главный инженер предприятия-изготовителя ____________________ (подпись, дата) Начальник ОТК ____________________ (подпись, дата) М.П. 5. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 5.1. Гарантийные обязательства предприятия-изготовителя _________________________________________________________________ (наименование предприятия-изготовителя) гарантирует соответствие эскалатора требованиям конструкторской документации при соблюдении условий транспортирования, хранения, монтажа и эксплуатации. Гарантийный срок работы эскалатора ______________ со дня ввода (лет, месяцев) в эксплуатацию. Главный инженер предприятия-изготовителя _____________________ Начальник ОТК предприятия-изготовителя _______________________ М.П. (дата) 5.2. Гарантийные обязательства организации, смонтировавшей эскалатор ______________________________________________________ гарантирует (наименование организации, смонтировавшей эскалатор) соответствие монтажа эскалатора требованиям технической документации на монтаж и нормальную работу эскалатора в части, относящейся к его монтажу, при соблюдении владельцем условий эксплуатации. Гарантийный срок работы эскалатора ______________ со дня (лет, месяцев) подписания акта технической готовности и приемки эскалатора в эксплуатацию. Главный инженер монтажной организации ________________________ М.П. (дата) (новая страница) 6. СВИДЕТЕЛЬСТВО ОБ УСТАНОВКЕ Эскалатор ____________ заводской номер ___________ установлен (тип) __________________________________________________________________ (дата установки, наименование и местонахождение владельца) В соответствии с требованиями "Правил устройства и безопасной эксплуатации эскалаторов" и ______________________________________ (наименование и обозначение документов, _________________________________________________________________ согласно которым проводилась установка) Представитель монтажной организации ____________________ (должность, подпись) М.П. Представитель эксплуатирующей организации ____________________ (должность, подпись) М.П. (новая страница) 7. СВИДЕТЕЛЬСТВО ОБ ОБКАТКЕ Эскалатор ____________________ заводской номер _______________ (тип) подвергнут обкатке от главного привода без нагрузки в течение _____ часов непрерывной работы в каждом из направлений. По результатам обкатки эскалатор признан годным к эксплуатации. Представитель монтажной организации ____________________ (должность, подпись) М.П. Представитель эксплуатирующей организации ____________________ (должность, подпись) М.П. "__"________________ 19__ г. (число, месяц) (новая страница)
8. ЛИЦО, ОТВЕТСТВЕННОЕ ЗА СОДЕРЖАНИЕ ЭСКАЛАТОРА В ИСПРАВНОМ СОСТОЯНИИ И ЕГО БЕЗОПАСНУЮ ЭКСПЛУАТАЦИЮ
(не менее двух страниц)
------------------------------------------------------------------ ¦Номер и дата приказа¦Должность, фамилия,¦Дата проверки ¦Подпись ¦ ¦ о назначении ¦ имя, отчество ¦ знаний по ¦ответст-¦ ¦ ¦ ¦ эскалаторам ¦венного ¦ ¦ ¦ ¦ ¦лица ¦ +--------------------+-------------------+--------------+--------+ ---------------------+-------------------+--------------+---------
(новая страница)
9. СВЕДЕНИЯ ОБ ИЗМЕНЕНИИ КОНСТРУКЦИИ ЭСКАЛАТОРА И ЕГО СОСТАВНЫХ ЧАСТЕЙ ВО ВРЕМЯ ИЗГОТОВЛЕНИЯ, МОНТАЖА, ЭКСПЛУАТАЦИИ И РЕМОНТА
(не менее трех страниц)
------------------------------------------------------------------ ¦Основание ¦Содержание ¦Характеристика ¦Должность, фами-¦Приме-¦ ¦(наименова-¦произведен-¦работы эскала- ¦лия и подпись ¦чания ¦ ¦ние доку- ¦ных работ ¦тора после про- ¦лица, ответст- ¦ ¦ ¦мента) ¦ ¦изведенных работ¦венного за изме-¦ ¦ ¦ ¦ ¦ ¦нения ¦ ¦ +-----------+-----------+----------------+----------------+------+ ------------+-----------+----------------+----------------+-------
10. ЗАПИСЬ РЕЗУЛЬТАТОВ ТЕХНИЧЕСКОГО ОСВИДЕТЕЛЬСТВОВАНИЯ ЭСКАЛАТОРА
(не менее пятнадцати страниц)
------------------------------------------------------------------ ¦Дата¦Результаты освидетельствования ¦Срок следующего освидетель-¦ ¦ ¦ ¦ствования ¦ +----+-------------------------------+---------------------------+ -----+-------------------------------+---------------------------- 11. РЕГИСТРАЦИЯ Эскалатор зарегистрирован за No. __________ в ________________ __________________________________________________________________ (регистрирующий орган) В паспорте пронумеровано ___________ страниц и прошнуровано всего _______________ листов в том числе чертежей на ____________ листах _______________________________________________ __________________ (должность регистрирующего лица) (подпись) "__"_________ 19__ г. М.П.
Примечание. Паспорт эскалатора должен содержать:
1. Основные технические данные и характеристики.
2. Сведения о комплектности.
3. Свидетельство о приемке составных частей эскалатора.
4. Свидетельство о приемке эскалатора.
5. Гарантийные обязательства.
6. Свидетельство об установке.
7. Свидетельство об обкатке.
8. Данные о лице, ответственном за содержание эскалатора в исправном состоянии и безопасную его эксплуатацию.
9. Сведения об изменении конструкции эскалатора и его составных частей во время изготовления, монтажа, эксплуатации и ремонта.
10. Запись результатов технического освидетельствования эскалатора.
11. Сведения о регистрации.
К паспорту должны быть приложены:
а) габаритный чертеж эскалатора или комплекса (блока) эскалаторов;
б) принципиальная схема управления электроприводом эскалатора с перечнем элементов;
в) акт о проведении приемо-сдаточных испытаний, удостоверяющий, что эскалатор установлен в соответствии с "Правилами устройства и безопасной эксплуатации эскалаторов" и проектом и находится в исправном состоянии.
Источник - Правила Госгортехнадзора России от 02.08.1994 № 47 (с изменениями и дополнениями на 1997 год)
