Паспорт электрического котла

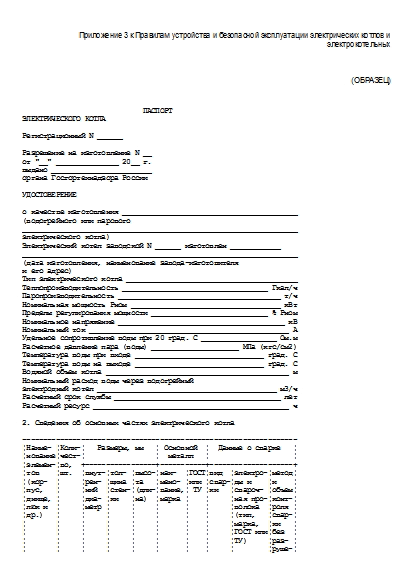

Приложение 3 к Правилам устройства и безопасной эксплуатации электрических котлов и электрокотельных
(ОБРАЗЕЦ)
ПАСПОРТ ЭЛЕКТРИЧЕСКОГО КОТЛА Регистрационный N ______ Разрешение на изготовление N __ от "__" _______________ 20__ г. выдано ________________________ органа Госгортехнадзора России УДОСТОВЕРЕНИЕ о качестве изготовления __________________________________________ (водогрейного или парового __________________________________________________________________ электрического котла) Электрический котел заводской N ______ изготовлен ____________ __________________________________________________________________ (дата изготовления, наименование завода-изготовителя и его адрес) Тип электрического котла _________________________________________ Теплопроизводительность ___________________________________ Гкал/ч Паропроизводительность _______________________________________ т/ч Номинальная мощность Рном ____________________________________ кВт Пределы регулирования мощности ____________________________ % Рном Номинальное напряжение ________________________________________ кВ Номинальный ток ________________________________________________ А Удельное сопротивление воды при 20 град. C __________________ Ом.м Расчетное давление пара (воды) _____________________ МПа (кгс/см2) Температура воды при входе _______________________________ град. C Температура воды на выходе _______________________________ град. C Водяной объем котла ____________________________________________ м Номинальный расход воды через водогрейный электродный котел ___________________________________________ м3/ч Расчетный срок службы ________________________________________ лет Расчетный ресурс _______________________________________________ ч 2. Сведения об основных частях электрического котла ------------------------------------------------------------------ ¦Наиме- ¦Коли-¦ Размеры, мм ¦ Основной ¦ Данные о сварке ¦ ¦нование¦чест-¦ ¦ металл ¦ ¦ ¦элемен-¦во, +-----------------+-----------+--------------------+ ¦тов ¦шт. ¦внут-¦тол- ¦высо-¦наи- ¦ГОСТ¦вид ¦электро-¦метод¦ ¦(кор- ¦ ¦рен- ¦щина ¦та ¦мено- ¦или ¦свар-¦ды и ¦и ¦ ¦пус, ¦ ¦ний ¦стен-¦(дли-¦вание,¦ ТУ ¦ки ¦свароч- ¦объем¦ ¦днище, ¦ ¦диа- ¦ки ¦на) ¦марка ¦ ¦ ¦ная про-¦конт-¦ ¦люк и ¦ ¦метр ¦ ¦ ¦ ¦ ¦ ¦волока ¦роля ¦ ¦др.) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(тип, ¦свар-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦марка, ¦ки ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ или¦без ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ТУ) ¦раз- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦руше-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ния ¦ +-------+-----+-----+-----+-----+------+----+-----+--------+-----+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ +-------+-----+-----+-----+-----+------+----+-----+--------+-----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ --------+-----+-----+-----+-----+------+----+-----+--------+------ 3. Данные о штуцерах, крышках, плоских днищах, фланцах и крепежных деталях (болты, шпильки, гайки) ------------------------------------------------------------------ ¦Наименование¦ Количество, шт. ¦Размеры (мм) ¦ Материал ¦ ¦ ¦ ¦или номер спе-+------------------+ ¦ ¦ ¦цификации ¦ марка ¦ ГОСТ ¦ ¦ ¦ ¦ ¦металла ¦ или ТУ ¦ +------------+-----------------+--------------+--------+---------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ -------------+-----------------+--------------+--------+---------- Примечание. Штуцера указываются при внутреннем диаметре 36 мм и более. 4. Данные о предохранительных клапанах (устройствах) ------------------------------------------------------------------ ¦Тип предо-¦Коли-¦Место¦Площадь ¦Коэффициент¦Давление начала от- ¦ ¦хранитель-¦чест-¦уста-¦сечения ¦расхода па-¦крытия и диапазон ¦ ¦ного кла- ¦во, ¦новки¦клапана,¦ра - альфап¦давления начала от- ¦ ¦пана ¦шт. ¦ ¦ мм2 ¦или жидкос-¦крытия, Мпа ¦ ¦ ¦ ¦ ¦ ¦ти - альфаж¦(кгс/см2) ¦ +----------+-----+-----+--------+-----------+--------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ +----------+-----+-----+--------+-----------+--------------------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ -----------+-----+-----+--------+-----------+--------------------- Примечание. Заполняется организацией - изготовителем котла. Для водогрейных котлов следует указать перечень устройств для защиты от повышения давления (или температуры). 5. Данные об указателях уровня воды ------------------------------------------------------------------ ¦Тип указателя уровня воды¦Количество, шт.¦ Место установки ¦ +-------------------------+---------------+----------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ +-------------------------+---------------+----------------------+ ¦Прямого действия ¦ ¦ ¦ +-------------------------+---------------+----------------------+ ¦Дистанционного действия ¦ ¦ ¦ --------------------------+---------------+----------------------- Примечание. Заполняется организацией - изготовителем котла. 6. Данные об установленной арматуре 1 -------------------------------- 1 Заполняется организацией - изготовителем котла. ------------------------------------------------------------------------------- ¦Арма-¦Коли-¦ГОСТ ¦Услов- ¦Условное ¦Рабочие параметры 1 ¦Материал кор-¦Место¦ ¦тура ¦чест-¦или ¦ный ¦давление,¦ ¦пуса ¦уста-¦ ¦ ¦во, ¦ТУ ¦проход,¦ МПа +---------------------+-------------+новки¦ ¦ ¦шт. ¦(мар-¦мм ¦(кгс/см2)¦Условное ¦температу- ¦марка¦ ГОСТ ¦ ¦ ¦ ¦ ¦ка) ¦ ¦ ¦давление,¦ра, град. C¦ ¦или ТУ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ МПа ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(кгс/см2)¦ ¦ ¦ ¦ ¦ +-----+-----+-----+-------+---------+---------+-----------+-----+-------+-----+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ ------+-----+-----+-------+---------+---------+-----------+-----+-------+------ -------------------------------- 1 Заполняется владельцем котла. 7. Данные об аппаратуре для измерения, управления, сигнализации, регулирования и автоматической защиты ------------------------------------------------------------------ ¦Наименование¦Количество, шт.¦ Тип (марка) ¦ ГОСТ или ТУ ¦ +------------+---------------+-----------------+-----------------+ ¦ ¦ ¦ ¦ ¦ -------------+---------------+-----------------+------------------ Примечание. Заполняется организацией - изготовителем котла в случае поставки аппаратуры совместно с котлом. В других случаях - владельцем котла по приведенной форме и прилагается к паспорту котла. 8. Питательные и циркуляционные насосы ------------------------------------------------------------------ ¦Тип ¦Завод-¦Коли-¦Максимально до-¦ Параметры ¦Тип привода ¦ ¦на- ¦изго- ¦чест-¦пустимая темпе-+-----------------+(паровой, ¦ ¦соса¦тови- ¦во, ¦ратура воды на ¦номи- ¦напор на-¦электричес- ¦ ¦ ¦тель ¦шт. ¦входе в пита- ¦нальная¦соса при ¦кий и т.д.) ¦ ¦ ¦ ¦ ¦тельный насос, ¦подача,¦номиналь-¦ ¦ ¦ ¦ ¦ ¦град. C ¦м3/ч ¦ной пода-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦че, МПа ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(кгс/см2)¦ ¦ +----+------+-----+---------------+-------+---------+------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ +----+------+-----+---------------+-------+---------+------------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ -----+------+-----+---------------+-------+---------+------------- Примечание. Заполняется организацией - изготовителем котла в случае поставки питательных и циркуляционных насосов совместно с котлом. В других случаях - владельцем котла по приведенной форме и прилагается к паспорту котла. 9. Данные о трубах котла и трубопроводов в пределах котла ------------------------------------------------------------------ ¦Наиме- ¦Коли-¦Наруж-¦Тол- ¦Длина,¦Материал ¦Данные о свар-¦Метод¦ ¦нование¦чест-¦ный ¦щина ¦ мм ¦ ¦ке стыков ¦и ¦ ¦по наз-¦во, ¦диа- ¦стен-¦ +---------+--------------+объем¦ ¦начению¦шт. ¦метр, ¦ки, ¦ ¦мар-¦ГОСТ¦ вид ¦элек- ¦конт-¦ ¦ ¦ ¦мм ¦мм ¦ ¦ка ¦или ¦сварки¦троды ¦роля ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ТУ ¦ ¦и сва- ¦свар-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦рочная ¦ки ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦прово- ¦без ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦лока ¦раз- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(тип, ¦руше-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦марка, ¦ния ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦или ТУ)¦ ¦ +-------+-----+------+-----+------+----+----+------+-------+-----+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ +-------+-----+------+-----+------+----+----+------+-------+-----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ --------+-----+------+-----+------+----+----+------+-------+------ Примечание. Допускается не заполнять для необогреваемых труб наружным диаметром менее 36 мм. 10. Заключение изготовителя На основании проведенных проверок и испытаний удостоверяется следующее. 1. Элементы котла или котел в сборе 1 изготовлены согласно требованиям Правил устройства и безопасной эксплуатации электрических котлов и электрокотельных, соответствующих стандартов, технической документации и технических условий на изготовление __________________________________________________________________ (наименование стандартов, технических условий) __________________________________________________________________ __________________________________________________________________ 2. Элементы котла или котел в сборе 1 были подвергнуты проверке и соответствуют указанным выше стандартам и технической документации. 3. Элементы или котел в сборе 1 были подвергнуты испытанию под давлением _____ МПа (кгс/см2). 4. Элементы котла или котел в сборе 1 признаны годными для работы с параметрами, указанными в настоящем паспорте. Главный инженер Начальник отдела предприятия-изготовителя технического контроля качества ____________________________ ___________________________ (фамилия, подпись, печать) (фамилия, подпись) "__" ________ 20__ г. -------------------------------- 1 Слова "или котел в сборе" следует зачеркнуть при поставке котла отдельными элементами. 11. Сведения о местонахождении котла ------------------------------------------------------------------ ¦ Предприятие ¦Местонахождение котла¦ Дата установки ¦ ¦ ¦ (адрес владельца) ¦ ¦ +-------------------+---------------------+----------------------+ ¦ ¦ ¦ ¦ --------------------+---------------------+----------------------- 12. Лицо, ответственное за исправное состояние и безопасную эксплуатацию котла ------------------------------------------------------------------ ¦Номер и дата прика-¦Должность, фами-¦Дата проверки¦ Роспись ¦ ¦за о назначении ¦лия, имя, отчес-¦знаний Правил¦ ¦ ¦ ¦тво ¦ ¦ ¦ +-------------------+----------------+-------------+-------------+ ¦ ¦ ¦ ¦ ¦ --------------------+----------------+-------------+-------------- 13. Сведения об установленной арматуре ------------------------------------------------------------------ ¦Наи-¦Дата ¦Коли-¦Условный¦Условное¦Материал ¦Место ¦Роспись ¦ ¦ме- ¦уста-¦чест-¦ проход ¦давле- ¦корпусов ¦установ-¦лица, от- ¦ ¦но- ¦новки¦во, ¦ (мм), ¦ние, МПа+---------+ки ¦вественно-¦ ¦ва- ¦ ¦шт. ¦ тип, ¦(кгс/ ¦мар-¦ГОСТ¦ ¦го за ис- ¦ ¦ние ¦ ¦ ¦ марка ¦см2) ¦ка ¦или ¦ ¦правное ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ТУ ¦ ¦состояние ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦и безопас-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ную экс- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦плуатацию ¦ +----+-----+-----+--------+--------+----+----+--------+----------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ +----+-----+-----+--------+--------+----+----+--------+----------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ -----+-----+-----+--------+--------+----+----+--------+----------- 14. Сведения о замене и ремонте элементов котла, работающих под давлением ------------------------------------------------------------------ ¦Дата и номер¦Сведения о замене¦ Роспись лица, ответственного за ¦ ¦ документа ¦ и ремонте ¦исправное состояние и безопасную ¦ ¦ ¦ ¦ эксплуатацию ¦ +------------+-----------------+---------------------------------+ ¦ ¦ ¦ ¦ -------------+-----------------+---------------------------------- Примечание. Документы, подтверждающие качество вновь установленных (взамен изношенных) элементов котла, качество примененных при ремонте материалов, электродов, а также сварки, должны храниться наравне с паспортом. 15. Результаты освидетельствования ------------------------------------------------------------------ ¦Дата осви-¦Результаты осви- ¦ Разрешенное ¦Срок следующего ¦ ¦детельст- ¦детельствования и ¦ давление, МПа ¦освидетельствова-¦ ¦вования ¦подпись лица, про-¦ (кгс/см2) ¦ния ¦ ¦ ¦водившего освиде- ¦ ¦ ¦ ¦ ¦тельствование ¦ ¦ ¦ +----------+------------------+----------------+-----------------+ ¦ ¦ ¦ ¦ ¦ -----------+------------------+----------------+------------------ 16. Регистрация Котел зарегистрирован за N _____ в _______________________________ (регистрирующий орган) В паспорте прошнуровано всего листов ___, в том числе чертежей на ___ листах и отдельных документов ___ листов согласно прилагаемой описи. ________________________________________ ______________ (должность, фамилия, имя, отчество лица, (подпись) зарегистрировавшего объект)
Обязательное приложение к паспорту
1. Чертежи электрического котла, которые должны давать возможность проверки расчетом принятых размеров и контроля соответствия изделия требованиям проекта и оснащения арматурой и предохранительными клапанами.
2. Карта (эскиз) маркировки (клеймением или другим способом), выполненной на элементах котла (марка материала, клеймо ОТК, клеймо сварщика и др).
3. Расчет на прочность основных элементов котла.
4. Техническое описание и инструкция по эксплуатации, монтажу, ремонту и контролю во время эксплуатации.
5. Перечень электрических и технологических защит с указанием их уставок.
6. Расчет пропускной способности предохранительных клапанов.
7. Свидетельство о качестве монтажа.
Источник - Постановление Госгортехнадзора России от 11.06.2003 № 89
