Форма телеграммы-разрешения железнодорожной администрации (Главное управление перевозок - ЦД или Отдел специальных перевозок - ЦДВ) или железной дороги (Служба перевозок - Д или Отдел специальных перевозок - ДВ) на отправление и пропуск по конкретному маршруту негабаритного или тяжеловесного груза (в межгосударственном сообщении)

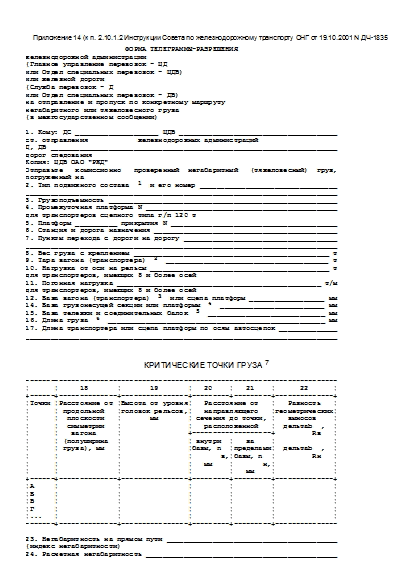

Приложение 14 (к п. 2.10.1.2 Инструкции Совета по железнодорожному транспорту СНГ от 19.10.2001 N ДЧ-1835

                        ФОРМА ТЕЛЕГРАММЫ-РАЗРЕШЕНИЯ
железнодорожной администрации
(Главное управление перевозок - ЦД
или Отдел специальных перевозок - ЦДВ)
или железной дороги
(Служба перевозок - Д
или Отдел специальных перевозок - ДВ)
на отправление и пропуск по конкретному маршруту
негабаритного или тяжеловесного груза
(в межгосударственном сообщении)

1. Кому: ДС ____________________ ЦДВ ______________________________________
ст. отправления            железнодорожных администраций
Д, ДВ _____________________________________________________________________
дорог следования
Копия: ЦДВ ОАО "РЖД"
Отправьте   комиссионно   проверенный  негабаритный   (тяжеловесный)  груз,
погруженный на
2. Тип подвижного состава  1  и его номер _________________________________
___________________________________________________________________________
3. Грузоподъемность _______________________________________________________
4. Промежуточная платформа N ______________________________________________
для транспортеров сцепного типа г/п 120 т
5. Платформ __________ прикрытия N ________________________________________
6. Станция и дорога назначения ____________________________________________
7. Пункты перехода с дороги на дорогу _____________________________________
___________________________________________________________________________
8. Вес груза с креплением _______________________________________________ т
9. Тара вагона (транспортера)  2  _______________________________________ т
10. Нагрузка от оси на рельсы ___________________________________________ т
для транспортеров, имеющих 8 и более осей
11. Погонная нагрузка _________________________________________________ т/м
для транспортеров, имеющих 8 и более осей
12. База вагона (транспортера)  3  или сцепа платформ __________________ мм
14. База грузонесущей секции или платформы  4  _________________________ мм
15. База тележки и соединительных балок  5  ____________________________ мм
16. Длина груза  6  ____________________________________________________ мм
17. Длина транспортера или сцепа платформ по осям автосцепок ______________
___________________________________________________________________________

Критические точки груза ⁷

---------------------------------------------------------------------------
¦      ¦     18       ¦       19       ¦   20    ¦   21    ¦      22      ¦
+------+--------------+----------------+---------+---------+--------------+
¦Точки ¦Расстояние от ¦Высота от уровня¦   Расстояние от   ¦   Разность   ¦
¦      ¦ продольной   ¦головок рельсов,¦   направляющего   ¦геометрических¦
¦      ¦  плоскости   ¦       мм       ¦ сечения до точки, ¦   выносов    ¦
¦      ¦  симметрии   ¦                ¦   расположенной   ¦  дельтаb  ,  ¦
¦      ¦   вагона     ¦                +-------------------+         Rв   ¦
¦      ¦ (полуширина  ¦                ¦ внутри  ¦   за    ¦              ¦
¦      ¦ груза), мм   ¦                ¦базы, n  ¦пределами¦  дельтаb  ,  ¦
¦      ¦              ¦                ¦       в,¦базы, n  ¦         Rн   ¦
¦      ¦              ¦                ¦   мм    ¦       н,¦              ¦
¦      ¦              ¦                ¦         ¦   мм    ¦              ¦
+------+--------------+----------------+---------+---------+--------------+
¦А     ¦              ¦                ¦         ¦         ¦              ¦
¦Б     ¦              ¦                ¦         ¦         ¦              ¦
¦В     ¦              ¦                ¦         ¦         ¦              ¦
¦Г     ¦              ¦                ¦         ¦         ¦              ¦
¦...   ¦              ¦                ¦         ¦         ¦              ¦
-------+--------------+----------------+---------+---------+---------------

23. Негабаритность на прямом пути _________________________________________
(индекс негабаритности)
24. Расчетная негабаритность ______________________________________________
(индекс негабаритности)

Условия  пропуска  устанавливать  в  соответствии с  Инструкцией  ДЧ-1835 и
порядком  пропуска   негабаритных   и  тяжеловесных  грузов,  установленным
железнодорожной администрацией (железной дорогой) _________________________
___________________________________________________________________________
N ______________________________________________
Должности и фамилии лиц, подписавших телеграмму

Примечание: При передаче телеграммы (факса) названия пунктов 2 - 24 не повторяются, а указываются лишь их номера по порядку.

Пункты 18, 19, 20, 21, 22 передаются без таблицы.

Источник - Инструкция Совета по железнодорожному транспорту СНГ от 19.10.2001 № ДЧ-1835 (с изменениями и дополнениями на 2006 год)
