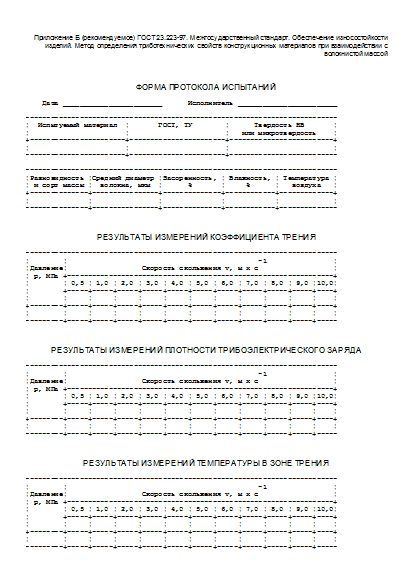

Форма протокола испытаний (рекомендуемая)

Приложение Б (рекомендуемое) ГОСТ 23.223-97. Межгосударственный стандарт. Обеспечение износостойкости изделий. Метод определения триботехнических свойств конструкционных материалов при взаимодействии с волокнистой массой

ФОРМА ПРОТОКОЛА ИСПЫТАНИЙ

    Дата ________________________      Исполнитель ________________________

---------------------------------------------------------------------------
¦  Испытуемый материал  ¦       ГОСТ, ТУ        ¦      Твердость HB       ¦
¦                       ¦                       ¦   или микротвердость    ¦
+-----------------------+-----------------------+-------------------------+
¦                       ¦                       ¦                         ¦
------------------------+-----------------------+--------------------------

---------------------------------------------------------------------------
¦Разновидность ¦Средний диаметр ¦Засоренность, ¦ Влажность, ¦ Температура ¦
¦ и сорт массы ¦  волокна, мкм  ¦      %       ¦     %      ¦   воздуха   ¦
+--------------+----------------+--------------+------------+-------------+
¦              ¦                ¦              ¦            ¦             ¦
---------------+----------------+--------------+------------+--------------

Результаты измерений коэффициента трения

---------------------------------------------------------------------------
¦        ¦                                              -1                ¦
¦Давление¦                  Скорость скольжения v, м x с                  ¦
¦ p, МПа +----------------------------------------------------------------+
¦        ¦ 0,5 ¦ 1,0 ¦ 2,0 ¦ 3,0 ¦ 4,0 ¦ 5,0 ¦ 6,0 ¦ 7,0 ¦ 8,0 ¦ 9,0 ¦10,0¦
¦        +-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+
¦        ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦    ¦
+--------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+
¦        ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦    ¦
---------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----

Результаты измерений плотности трибоэлектрического заряда

---------------------------------------------------------------------------
¦        ¦                                              -1                ¦
¦Давление¦                  Скорость скольжения v, м x с                  ¦
¦ p, МПа +----------------------------------------------------------------+
¦        ¦ 0,5 ¦ 1,0 ¦ 2,0 ¦ 3,0 ¦ 4,0 ¦ 5,0 ¦ 6,0 ¦ 7,0 ¦ 8,0 ¦ 9,0 ¦10,0¦
¦        +-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+
¦        ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦    ¦
+--------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+
¦        ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦    ¦
---------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----

Результаты измерений температуры в зоне трения

---------------------------------------------------------------------------
¦        ¦                                              -1                ¦
¦Давление¦                  Скорость скольжения v, м x с                  ¦
¦ p, МПа +----------------------------------------------------------------+
¦        ¦ 0,5 ¦ 1,0 ¦ 2,0 ¦ 3,0 ¦ 4,0 ¦ 5,0 ¦ 6,0 ¦ 7,0 ¦ 8,0 ¦ 9,0 ¦10,0¦
¦        +-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+
¦        ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦    ¦
+--------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+----+
¦        ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦    ¦
---------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----

Источник - Постановление Госстандарта России от 26.12.1997 № 438
