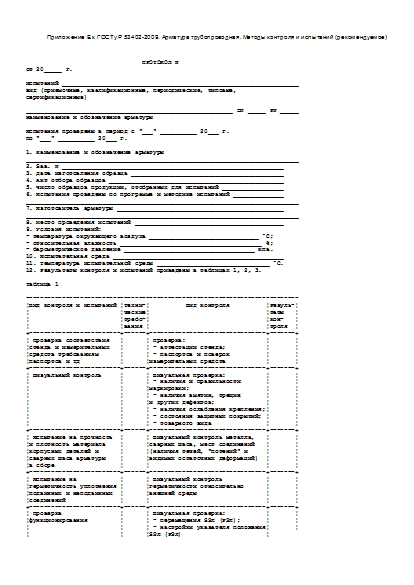

Форма протокола испытаний арматуры трубопроводной (рекомендуемая)
Приложение Е к ГОСТу Р 53402-2009. Арматура трубопроводная. Методы контроля и испытаний (рекомендуемое)
ПРОТОКОЛ N от 20_____ г. испытаний _________________________________________________________________ вид (приемочные, квалификационные, периодические, типовые, сертификационные) _________________________________________________________ DN _____ PN _____ наименование и обозначение арматуры Испытания проведены в период с "___" __________ 20___ г. по "___" __________ 20___ г. 1. Наименование и обозначение арматуры ___________________________________________________________________________ 2. Зав. N _____________________________________________________________ 3. Дата изготовления образца __________________________________________ 4. Акт отбора образцов ________________________________________________ 5. Число образцов продукции, отобранных для испытаний _________________ 6. Испытания проведены по программе и методике испытаний ______________ ___________________________________________________________________________ 7. Изготовитель арматуры ______________________________________________ ___________________________________________________________________________ 8. Место проведения испытаний _________________________________________ 9. Условия испытаний: - температура окружающего воздуха ______________________________ °C; - относительная влажность _______________________________________ %; - барометрическое давление ____________________________________ кПа. 10. Испытательная среда _______________________________________________ 11. Температура испытательной среды _______________________________ °C. 12. Результаты контроля и испытаний приведены в таблицах 1, 2, 3. Таблица 1 --------------------------------------------------------------------------- ¦Вид контроля и испытаний ¦Техни-¦ Вид контроля ¦Резуль-¦ ¦ ¦ческие¦ ¦таты ¦ ¦ ¦требо-¦ ¦кон- ¦ ¦ ¦вания ¦ ¦троля ¦ +-------------------------+------+--------------------------------+-------+ ¦ Проверка соответствия ¦ ¦ Проверка: ¦ ¦ ¦стенда и измерительных ¦ ¦ - аттестации стенда; ¦ ¦ ¦средств требованиям ¦ ¦ - паспортов и поверок ¦ ¦ ¦паспортов и ТД ¦ ¦измерительных средств ¦ ¦ +-------------------------+------+--------------------------------+-------+ ¦ Визуальный контроль ¦ ¦ Визуальная проверка: ¦ ¦ ¦ ¦ ¦ - наличия и правильности ¦ ¦ ¦ ¦ ¦маркировки; ¦ ¦ ¦ ¦ ¦ - наличия вмятин, трещин ¦ ¦ ¦ ¦ ¦и других дефектов; ¦ ¦ ¦ ¦ ¦ - наличия ослабления крепления;¦ ¦ ¦ ¦ ¦ - состояния защитных покрытий; ¦ ¦ ¦ ¦ ¦ - товарного вида ¦ ¦ +-------------------------+------+--------------------------------+-------+ ¦ Испытание на прочность ¦ ¦ Визуальный контроль металла, ¦ ¦ ¦и плотность материала ¦ ¦сварных швов, мест соединений ¦ ¦ ¦корпусных деталей и ¦ ¦(наличия течей, "потений" и ¦ ¦ ¦сварных швов арматуры ¦ ¦видимых остаточных деформаций) ¦ ¦ ¦в сборе ¦ ¦ ¦ ¦ +-------------------------+------+--------------------------------+-------+ ¦ Испытание на ¦ ¦ Визуальный контроль ¦ ¦ ¦герметичность уплотнения ¦ ¦герметичности относительно ¦ ¦ ¦подвижных и неподвижных ¦ ¦внешней среды ¦ ¦ ¦соединений ¦ ¦ ¦ ¦ +-------------------------+------+--------------------------------+-------+ ¦ Проверка ¦ ¦ Визуальная проверка: ¦ ¦ ¦функционирования ¦ ¦ - перемещения ЗЭл (РЭл); ¦ ¦ ¦ ¦ ¦ - настройки указателя положения¦ ¦ ¦ ¦ ¦ЗЭл (РЭл) ¦ ¦ +-------------------------+------+--------------------------------+-------+ ¦ Разборка и дефектация ¦ ¦ Визуальный контроль ¦ ¦ ¦ ¦ ¦поверхностей деталей, состояния ¦ ¦ ¦ ¦ ¦уплотнительных поверхностей ¦ ¦ ¦ ¦ ¦и пар трения после проведения ¦ ¦ ¦ ¦ ¦испытаний ¦ ¦ --------------------------+------+--------------------------------+-------- Таблица 2 --------------------------------------------------------------------------- ¦ Наименование параметра ¦Методика¦Значение параметра¦ ¦ ¦проведе-+------------------+ ¦ ¦ния ис- ¦ по НД ¦по резуль-¦ ¦ ¦пытаний ¦ ¦татам ¦ ¦ ¦ ¦ ¦испытаний ¦ +---------------------------------------------+--------+-------+----------+ ¦ Давление, ¦ пробное P ¦ ¦ ¦ ¦ ¦МПа (кгс/см2)¦ пр ¦ ¦ ¦ ¦ ¦ +-------------------------------+--------+-------+----------+ ¦ ¦ номинальное PN ¦ ¦ ¦ ¦ ¦ +-------------------------------+--------+-------+----------+ ¦ ¦ при испытании на герметичность¦ ¦ ¦ ¦ ¦ ¦затвора ¦ ¦ ¦ ¦ +-------------+-------------------------------+--------+-------+----------+ ¦ Утечка в затворе, см3/мин ¦ ¦ ¦ ¦ +---------------------------------------------+--------+-------+----------+ ¦ Масса, кг ¦ ¦ ¦ ¦ +---------------------------------------------+--------+-------+----------+ ¦ Фактический ход ЗЭл (РЭл), мм ¦ ¦ ¦ ¦ +---------------------------------------------+--------+-------+----------+ ¦ Усилие или крутящий момент, необходимый ¦ ¦ ¦ ¦ ¦для перемещения ЗЭл (РЭл), Н (Н x м) ¦ ¦ ¦ ¦ +---------------------------------------------+--------+-------+----------+ ¦ Время совершения приводом полного хода ¦ ¦ ¦ ¦ ¦при открытии и закрытии, с ¦ ¦ ¦ ¦ +---------------------------------------------+--------+-------+----------+ ¦ Габаритные и присоединительные¦ DN ¦ ¦ ¦ ¦ ¦размеры, мм +-------------+ +-------+----------+ ¦ ¦ L ¦ ¦ ¦ ¦ ¦ +-------------+ +-------+----------+ ¦ ¦ L ¦ ¦ ¦ ¦ ¦ ¦ 1 ¦ ¦ ¦ ¦ ¦ +-------------+ +-------+----------+ ¦ ¦ L ¦ ¦ ¦ ¦ ¦ ¦ 2 ¦ ¦ ¦ ¦ ¦ +-------------+ +-------+----------+ ¦ ¦ L ¦ ¦ ¦ ¦ ¦ ¦ 3 ¦ ¦ ¦ ¦ ¦ +-------------+ +-------+----------+ ¦ ¦ H ¦ ¦ ¦ ¦ --------------------------------+-------------+--------+-------+----------- Таблица 3 --------------------------------------------------------------------------- ¦ Наименование параметра ¦Зав.¦ Номер ¦Средне- ¦ ¦ ¦ N ¦ измерения ¦арифме- ¦ ¦ ¦ +-----------+тическое¦ ¦ ¦ ¦ 1 ¦ 2 ¦ 3 ¦значение¦ +-----------------------------------------------+----+---+---+---+--------+ ¦ Давление 1 ,¦ пробное P ¦ ¦ ¦ ¦ ¦ ¦ ¦МПа (кгс/см2) ¦ пр ¦ ¦ ¦ ¦ ¦ ¦ ¦ +--------------------------------+----+---+---+---+--------+ ¦ ¦ номинальное PN ¦ ¦ ¦ ¦ ¦ ¦ ¦ +--------------------------------+----+---+---+---+--------+ ¦ ¦ при испытании на герметичность ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦затвора ¦ ¦ ¦ ¦ ¦ ¦ +--------------+--------------------------------+----+---+---+---+--------+ ¦ Утечка в затворе, см3/мин ¦ ¦ ¦ ¦ ¦ ¦ +-----------------------------------------------+----+---+---+---+--------+ ¦ Масса, кг ¦ ¦ ¦ ¦ ¦ ¦ +-----------------------------------------------+----+---+---+---+--------+ ¦ Ход ЗЭл (РЭл), мм ¦ ¦ ¦ ¦ ¦ ¦ +-----------------------------------------------+----+---+---+---+--------+ ¦ Усилие (крутящий момент), Н (Н x м) ¦ ¦ ¦ ¦ ¦ ¦ +-----------------------------------------------+----+---+---+---+--------+ ¦ Время совершения приводом полного хода ¦ ¦ ¦ ¦ ¦ ¦ ¦при открытии и закрытии, с ¦ ¦ ¦ ¦ ¦ ¦ +-----------------------------------------------+----+---+---+---+--------+ ¦ ... ¦ ¦ ¦ ¦ ¦ ¦ +-----------------------------------------------+----+---+---+---+--------+ ¦ Габаритные и присоединительные ¦ L ¦ ¦ ¦ ¦ ¦ ¦ ¦размеры 1 , мм +--------------+----+---+---+---+--------+ ¦ ¦ DN ¦ ¦ ¦ ¦ ¦ ¦ ¦ +--------------+----+---+---+---+--------+ ¦ ¦ L ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1 ¦ ¦ ¦ ¦ ¦ ¦ ¦ +--------------+----+---+---+---+--------+ ¦ ¦ L ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 2 ¦ ¦ ¦ ¦ ¦ ¦ ¦ +--------------+----+---+---+---+--------+ ¦ ¦ L ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 3 ¦ ¦ ¦ ¦ ¦ ¦ ¦ +--------------+----+---+---+---+--------+ ¦ ¦ H ¦ ¦ ¦ ¦ ¦ ¦ +--------------------------------+--------------+----+---+---+---+--------+ ¦ 1 Допускается проводить измерения один раз. ¦ --------------------------------------------------------------------------- 13. Перечень средств испытаний и измерений приведен в таблице 4. Таблица 4 --------------------------------------------------------------------------- ¦ Наименование, ¦ ГОСТ, ТУ ¦Верхний предел¦ Погрешность, ¦Дата поверки,¦ ¦ тип, заводской ¦ или ¦ измерений ¦класс точности¦ аттестации ¦ ¦ номер средств ¦изготовитель¦ ¦ ¦ ¦ ¦ испытаний ¦ ¦ ¦ ¦ ¦ ¦ и измерений ¦ ¦ ¦ ¦ ¦ +----------------+------------+--------------+--------------+-------------+ ¦ ¦ ¦ ¦ ¦ ¦ -----------------+------------+--------------+--------------+-------------- 14. Заключение Испытанный образец ____________________________________________________ наименование и обозначение арматуры, зав. N DN _____ PN _____ требованиям ТУ _____________________, ГОСТ ______________ ____________________________________________________________ соответствует. Подписи: 1 ___________________ ____________________ ________________________ должность личная подпись инициалы, фамилия 2 ___________________ ____________________ ________________________ должность личная подпись инициалы, фамилия 3 ___________________ ____________________ ________________________ должность личная подпись инициалы, фамилия 4 ___________________ ____________________ ________________________ должность личная подпись инициалы, фамилия
Источник - Приказ Ростехрегулирования от 30.09.2009 № 428-ст
