Форма паспорта для бака (бака-мерника) серной кислоты и едкого натра

Приложение 2 к Методическим указаниям по эксплуатации баков серной кислоты и едкого натра на ТЭС РД 153-34.1-37.525-96

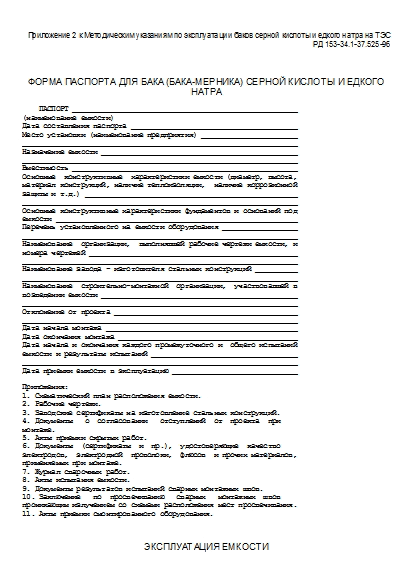

ФОРМА ПАСПОРТА ДЛЯ БАКА (БАКА-МЕРНИКА) СЕРНОЙ КИСЛОТЫ И ЕДКОГО НАТРА

    ПАСПОРТ ______________________________________________________
(наименование емкости)
Дата составления паспорта ________________________________________
Место установки (наименование предприятия) _______________________
__________________________________________________________________
Назначение емкости _______________________________________________
__________________________________________________________________
Вместимость ______________________________________________________
Основные  конструктивные  характеристики емкости (диаметр, высота,
материал конструкций, наличие теплоизоляции,  наличие коррозионной
защиты и т.д.) ___________________________________________________
__________________________________________________________________
Основные конструктивные характеристики фундаментов и оснований под
емкости __________________________________________________________
Перечень установленного на емкости оборудования __________________
__________________________________________________________________
Наименование  организации,  выполнявшей рабочие чертежи емкости, и
номера чертежей __________________________________________________
__________________________________________________________________
Наименование завода - изготовителя стальных конструкций __________
__________________________________________________________________
Наименование  строительно-монтажной  организации,  участвовавшей в
возведении емкости _______________________________________________
__________________________________________________________________
Отклонение от проекта ____________________________________________
__________________________________________________________________
Дата начала монтажа ______________________________________________
Дата окончания монтажа ___________________________________________
Дата начала и окончания каждого промежуточного и  общего испытаний
емкости и результаты испытаний ___________________________________
__________________________________________________________________
Дата приемки емкости в эксплуатацию ______________________________

Приложения:
1. Схематический план расположения емкости.
2. Рабочие чертежи.
3. Заводские сертификаты на изготовление стальных конструкций.
4. Документы   о  согласовании   отступлений  от  проекта  при
монтаже.
5. Акты приемки скрытых работ.
6. Документы  (сертификаты  и  пр.),  удостоверяющие  качество
электродов,  электродной  проволоки,  флюсов  и прочих материалов,
применяемых при монтаже.
7. Журнал сварочных работ.
8. Акты испытания емкости.
9. Документы результатов испытаний сварных монтажных швов.
10. Заключение   по  просвечиванию   сварных   монтажных  швов
проникающим излучением со схемами расположения мест просвечивания.
11. Акты приемки смонтированного оборудования.

ЭКСПЛУАТАЦИЯ ЕМКОСТИ

Сведения о проверке состояния емкости

------------------------------------------------------------------
¦ N ¦Дата ¦Способ¦Результат¦Предполагаемые причины ¦Ответственный¦
¦п/п¦про- ¦про-  ¦проверки ¦дефектов и нарушений,  ¦  за осмотр  ¦
¦   ¦верки¦верки ¦         ¦предлагаемые мероприя- ¦             ¦
¦   ¦     ¦      ¦         ¦тия, сроки ликвидации  ¦             ¦
¦   ¦     ¦      ¦         ¦дефектов и нарушений и ¦             ¦
¦   ¦     ¦      ¦         ¦отметки о ходе выполне-¦             ¦
¦   ¦     ¦      ¦         ¦ния мероприятий        ¦             ¦
+---+-----+------+---------+-----------------------+-------------+
----+-----+------+---------+-----------------------+--------------

Сведения о проверке состояния фундамента и основания под емкость

------------------------------------------------------------------
¦ N ¦Дата ¦Способ¦Результат¦Предполагаемые причины ¦Ответственный¦
¦п/п¦про- ¦про-  ¦проверки ¦дефектов и нарушений,  ¦  за осмотр  ¦
¦   ¦верки¦верки ¦         ¦предлагаемые мероприя- ¦             ¦
¦   ¦     ¦      ¦         ¦тия, сроки ликвидации  ¦             ¦
¦   ¦     ¦      ¦         ¦дефектов и нарушений и ¦             ¦
¦   ¦     ¦      ¦         ¦отметки о ходе выполне-¦             ¦
¦   ¦     ¦      ¦         ¦ния мероприятий        ¦             ¦
+---+-----+------+---------+-----------------------+-------------+
----+-----+------+---------+-----------------------+--------------

Сведения о проверке осадки фундамента под емкость

------------------------------------------------------------------
¦ N ¦    Дата    ¦   Способ   ¦ Результат  ¦  Ответственный за   ¦
¦п/п¦  проверки  ¦  проверки  ¦  проверки  ¦ проведение проверки ¦
+---+------------+------------+------------+---------------------+
----+------------+------------+------------+----------------------

Сведения о ремонте емкости

------------------------------------------------------------------
¦ N ¦Дата  ¦Харак-¦Что    ¦Как   ¦Качество¦Должность,   ¦ Место  ¦
¦п/п¦прием-¦тер и ¦подвер-¦прово-¦и ре-   ¦ф.и.о.,      ¦хранения¦
¦   ¦ки из ¦вид   ¦галось ¦дился ¦зультаты¦подпись лица,¦акта на ¦
¦   ¦ремон-¦ремон-¦ремонту¦ремонт¦ремонта ¦ответственно-¦ ремонт ¦
¦   ¦та    ¦та    ¦       ¦      ¦        ¦го за ремонт ¦        ¦
+---+------+------+-------+------+--------+-------------+--------+
----+------+------+-------+------+--------+-------------+---------

Сведения о ремонте фундамента под емкость

------------------------------------------------------------------
¦ N ¦   Дата   ¦Описание¦ Должность, ф.и.о.  ¦Место хранения акта¦
¦п/п¦приемки из¦ремонта ¦лица, ответственного¦   на проведение   ¦
¦   ¦ ремонта  ¦        ¦     за ремонт      ¦      ремонта      ¦
+---+----------+--------+--------------------+-------------------+
----+----------+--------+--------------------+--------------------

Сведения об авариях емкости

------------------------------------------------------------------
¦ N ¦ Дата ¦ Описание ¦ Причина ¦ Мероприятия по  ¦Место хранения¦
¦п/п¦аварии¦  аварии  ¦ аварии  ¦устранению аварии¦акта об аварии¦
+---+------+----------+---------+-----------------+--------------+
----+------+----------+---------+-----------------+---------------

Регистрация ответственных за ведение паспорта

------------------------------------------------------------------
¦ N ¦    Ф.и.о.,    ¦ Дата и номер распоряжения  ¦  Примечание   ¦
¦п/п¦   должность   ¦о назначении ответственного ¦               ¦
+---+---------------+----------------------------+---------------+
----+---------------+----------------------------+----------------

Паспорт составил _________________________________________________
(должность, фамилия, подпись)
Главный инженер предприятия ______________________________________
(фамилия, подпись)

Источник - Методические указания РАО "ЕЭС России" от 02.08.1996 № РД 153-34.1-37.525-96
