Акт визуального и измерительного контроля основного материала и сварных соединений (наплавок) при изготовлении, строительстве, монтаже, ремонте, реконструкции, эксплуатации, техническом диагностировании (освидетельствовании) технических устройств и сооружений (рекомендуемая форма)

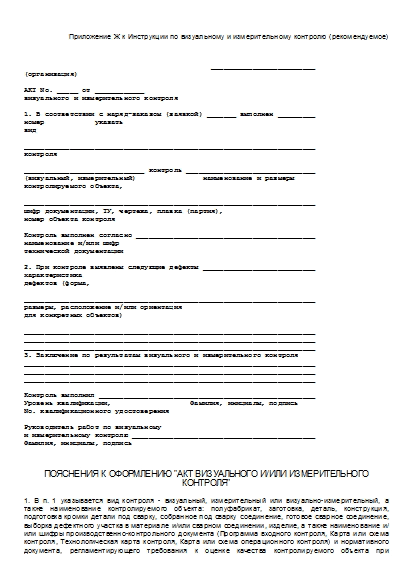

Приложение Ж к Инструкции по визуальному и измерительному контролю (рекомендуемое)

                                             _________________________
(организация)

АКТ No. _____ от ____________
визуального и измерительного контроля

1. В соответствии с наряд-заказом (заявкой) _______ выполнен _________
номер            указать
вид

______________________________________________________________________
контроля

_____________________________ контроль _______________________________
(визуальный, измерительный)                наименование и размеры
контролируемого объекта,

______________________________________________________________________
шифр документации, ТУ, чертежа, плавка (партия),
номер объекта контроля

Контроль выполнен согласно ___________________________________________
наименование и/или шифр
технической документации

2. При контроле выявлены следующие дефекты ___________________________
характеристика
дефектов (форма,

______________________________________________________________________
размеры, расположение и/или ориентация
для конкретных объектов)

______________________________________________________________________
______________________________________________________________________
______________________________________________________________________
3. Заключение по результатам визуального и измерительного контроля
______________________________________________________________________
______________________________________________________________________
______________________________________________________________________

Контроль выполнил ____________________________________________________
Уровень квалификации,                   Фамилия, инициалы, подпись
No. квалификационного удостоверения

Руководитель работ по визуальному
и измерительному контролю ____________________________________________
Фамилия, инициалы, подпись

Пояснения к оформлению "Акт визуального и/или измерительного контроля"

1. В п. 1 указывается вид контроля - визуальный, измерительный или визуально-измерительный, а также наименование контролируемого объекта: полуфабрикат, заготовка, деталь, конструкция, подготовка кромки детали под сварку, собранное под сварку соединение, готовое сварное соединение, выборка дефектного участка в материале и/или сварном соединении, изделие, а также наименование и/или шифры производственно-контрольного документа (Программа входного контроля, Карта или схема контроля, Технологическая карта контроля, Карта или схема операционного контроля) и нормативного документа, регламентирующего требования к оценке качества контролируемого объекта при визуальном и измерительном контроле.

При контроле материалов (полуфабрикатов, заготовок, поковок) в п. 1 указывается марка материала, размеры (диаметр, толщина) и номер партии.

При контроле деталей и сборочных единиц в п. 1 указывается номер чертежа, размеры, марка материала (только для деталей), ее шифр согласно чертежу (стандарта).

При контроле подготовки кромок деталей, сборки соединения под сварку и готовых сварных соединений в п. 1 указываются номера соединений согласно сварочному формуляру или схеме расположения сварных соединений, а также размеры деталей соединения (диаметр, толщина), марка материала и способ сварки (для готовых сварных соединений).

При контроле выборок дефектных мест указываются наименование, марка материала и размеры объекта (диаметр, толщина), а также расположение выборки.

2. При заполнении п. 2 Акта в нем указываются все отступления от норм НД, выявленные при контроле конкретных объектов (участков, соединений и пр.) в привязке к их номерам согласно сварочному формуляру, схеме расположения или схеме контроля.

В тех случаях, когда объект контроля соответствует требованиям НД, в акте делается отметка - "дефекты отсутствуют". При этом указывают номера конкретных объектов в соответствии с документами, приведенными выше.

Примечание. Допускается оформление одного Акта на партию однотипных полуфабрикатов, заготовок, деталей, конструкций.

                                                ______________________
(организация)

Источник - Постановление Госгортехнадзора России от 11.06.2003 № 92
