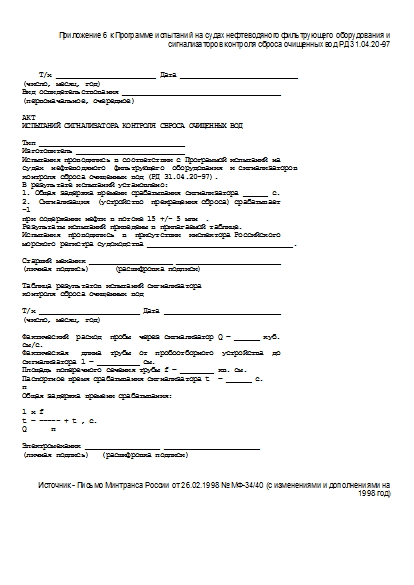

Акт испытаний сигнализатора контроля сброса очищенных вод при первоначальном, очередном освидетельствовании

Приложение 6 к Программе испытаний на судах нефтеводяного фильтрующего оборудования и сигнализаторов контроля сброса очищенных вод РД 31.04.20-97

    Т/х ________________________ Дата ____________________________
(число, месяц, год)
Вид освидетельствования ______________________________________
(первоначальное, очередное)

АКТ
ИСПЫТАНИЙ СИГНАЛИЗАТОРА КОНТРОЛЯ СБРОСА ОЧИЩЕННЫХ ВОД

Тип ___________________________________
Изготовитель __________________________
Испытания проводились в соответствии с Программой испытаний на
судах  нефтеводяного  фильтрующего  оборудования  и сигнализаторов
контроля сброса очищенных вод (РД 31.04.20-97).
В результате испытаний установлено:
1. Общая задержка времени срабатывания сигнализатора ______ с.
2.  Сигнализация  (устройство  прекращения сброса) срабатывает
-1
при содержании нефти в потоке 15 +/- 5 млн  .
Результаты испытаний приведены в прилагаемой таблице.
Испытания  проводились  в  присутствии  инспектора Российского
морского регистра судоходства ___________________________________.

Старший механик ____________________ _________________________
(личная подпись)      (расшифровка подписи)

Таблица результатов испытаний сигнализатора
контроля сброса очищенных вод

Т/х ________________________ Дата ____________________________
(число, месяц, год)

Фактический  расход  пробы  через сигнализатор Q = ______ куб.
см/с.
Фактическая   длина  трубы  от  пробоотборного  устройства  до
сигнализатора l = __________ см.
Площадь поперечного сечения трубы f = ________ кв. см.
Паспортное время срабатывания сигнализатора t  = ______ с.
п
Общая задержка времени срабатывания:

l x f
t = ----- + t , с.
Q      п

Электромеханик __________________ _______________________
(личная подпись)   (расшифровка подписи)

Источник - Письмо Минтранса России от 26.02.1998 № МФ-34/40 (с изменениями и дополнениями на 1998 год)
