Акт технической экспертизы нового вагона для опасных грузов

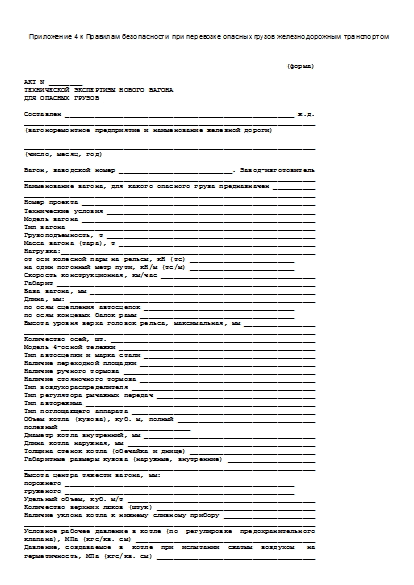

Приложение 4 к Правилам безопасности при перевозке опасных грузов железнодорожным транспортом

                                                               (форма)

АКТ N ________
ТЕХНИЧЕСКОЙ ЭКСПЕРТИЗЫ НОВОГО ВАГОНА
ДЛЯ ОПАСНЫХ ГРУЗОВ

Составлен _______________________________________________________ ж.д.
______________________________________________________________________
(вагоноремонтное предприятие и наименование железной дороги)

______________________________________________________________________
(число, месяц, год)

Вагон, заводской номер ___________________________. Завод-изготовитель
______________________________________________________________________
Наименование вагона, для какого опасного груза предназначен __________
______________________________________________________________________
Номер проекта ________________________________________________________
Технические условия __________________________________________________
Модель вагона ________________________________________________________
Тип вагона ___________________________________________________________
Грузоподъемность, т __________________________________________________
Масса вагона (тара), т _______________________________________________
Нагрузка:_____________________________________________________________
от оси колесной пары на рельсы, кН (тс) _________________________
на один погонный метр пути, кН/м (тс/м) _________________________
Скорость конструкционная, км/час _____________________________________
Габарит ______________________________________________________________
База вагона, мм ______________________________________________________
Длина, мм: ___________________________________________________________
по осям сцепления автосцепок ____________________________________
по осям концевых балок рамы _____________________________________
Высота уровня верха головок рельса, максимальная, мм _________________
______________________________________________________________________
Количество осей, шт. _________________________________________________
Модель 4-осной тележки _______________________________________________
Тип автосцепки и марка стали _________________________________________
Наличие переходной площадки __________________________________________
Наличие ручного тормоза ______________________________________________
Наличие стояночного тормоза __________________________________________
Тип воздухораспределителя ____________________________________________
Тип регулятора рычажных передач ______________________________________
Тип авторежима _______________________________________________________
Тип поглощающего аппарата ____________________________________________
Объем котла (кузова), куб. м, полный _________________________________
полезный _______________________________
Диаметр котла внутренний, мм _________________________________________
Длина котла наружная, мм _____________________________________________
Толщина стенок котла (обечайка и днище) ______________________________
Габаритные размеры кузова (наружные, внутренние) _____________________
______________________________________________________________________
Высота центра тяжести вагона, мм:
порожнего _______________________________________________________
груженого _______________________________________________________
Удельный объем, куб. м/т _____________________________________________
Количество верхних люков (штук) ______________________________________
Наличие уклона котла к нижнему сливному прибору ______________________
______________________________________________________________________
Условное рабочее давление в котле (по  регулировке  предохранительного
клапана), МПа (кгс/кв. см) ___________________________________________
Давление, создаваемое  в  котле  при  испытании  сжатым  воздухом   на
герметичность, МПа (кгс/кв. см) ______________________________________
Давление, создаваемое  в  котле  при  гидравлическом  испытании,   МПа
(кгс/кв. см) _________________________________________________________
Материал котла (кузова), _____________________________________________
сертификат N ______________, кем выдан, когда ________________________
Материал рамы, сертификат N _____________, кем выдан, когда __________
______________________________________________________________________
Количество секций котла, шт. _________________________________________
Наличие парообогревательной рубашки __________________________________
Толщина изоляции, мм _________________________________________________
Наличие теневой защиты _______________________________________________
Наличие предохранительного   клапана,   заводской    номер,    модель,
регулировочное   давление,   дата   и   место   его  испытания,  номер
удостоверяющего документа ____________________________________________
______________________________________________________________________
Наличие предохранительно-впускного  клапана,  модель, заводской номер,
регулировочное давление, дата и место испытания, номер удостоверяющего
документа ____________________________________________________________
______________________________________________________________________
Способ налива и слива (погрузки, разгрузки) __________________________
Количество лестниц, шт.: наружных ____________________________________
внутренних __________________________________
Калибровочный тип ____________________________________________________
Максимально  допустимая  температура   загруженного  продукта, град. С
______________________________________________________________________
Дата, место  нанесения  внутреннего  и   (или)   наружного   защитного
покрытия,    материал    защитного   покрытия   и   номер   документа,
удостоверяющего качество покрытия
______________________________________________________________________
Дата, место гидравлического  испытания  котла  на  прочность  и  номер
документа, удостоверяющего прочностные характеристики ________________
______________________________________________________________________

Проверена комплектность
(в комплект вагона входят индивидуальные ЗИПы по техническим  условиям
на конкретный тип вагона)
______________________________________________________________________
(перечислить комплектность)

К комплекту приложена эксплуатационная документация:
Технический паспорт __________________________________________________
(номер)

Техническое описание и инструкции по эксплуатации вагона _____________
______________________________________________________________________
Паспорт сосуда (N),  работающего под давлением, с приложением  к  нему
чертежей   общего   вида   вагона-цистерны,  котла  и   расчета его на
прочность ____________________________________________________________
______________________________________________________________________
Паспорт, техническое  описание  и  инструкция   по   эксплуатации   на
предохранительный  клапан  (или  другие  устройства  безопасности),  N
______________________________________________________________________
Технической экспертизой  н а основе  нормативно-технических документов
установлено:  вагон  соответствует   требованиям   ГОСТ,   техническим
условиям  на конкретный тип вагона и рабочим чертежам,  утвержденным в
установленном порядке.

Место печати  _____________   _____________
(подпись)       (Ф.И.О.)

Начальник вагоноремонтного завода, депо
_____________   _____________
(подпись)       (Ф.И.О.)

Приемщик вагонов
_____________   _____________
(подпись)       (Ф.И.О.)

Владелец вагона

Примечание. Акт составляется в трех экземплярах: первый остается на предприятии (организации), производившем техническую экспертизу, второй и третий передаются владельцу вагона; второй экземпляр хранится в паспорте на вагон, третий передается в МПС России для получения разрешения на курсирование вагона по путям общего пользования.

Источник - Постановление Госгортехнадзора России от 16.08.1994 № 50 (с изменениями и дополнениями на 2002 год)
