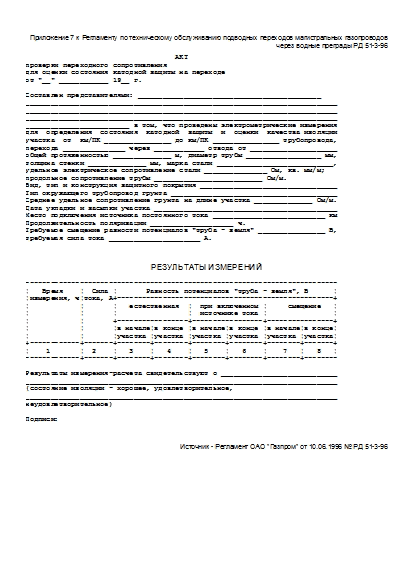

Акт проверки переходного сопротивления для оценки состояния катодной защиты на переходе газопровода

Приложение 7 к Регламенту по техническому обслуживанию подводных переходов магистральных газопроводов через водные преграды РД 51-3-96

                                    АКТ
проверки переходного сопротивления
для оценки состояния катодной защиты на переходе
от "__" ____________ 19__ г.

Составлен представителями: ____________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
_________________________ в том, что проведены электрометрические измерения
для  определения  состояния  катодной  защиты  и  оценки  качества изоляции
участка  от  км/ПК ________________ до км/ПК ________________ трубопровода,
перехода _______________ через ____________ отвода от _____________________
общей протяженностью ______________ м, диаметр трубы __________________ мм,
толщина стенки ______________ мм, марка стали ____________________________,
удельное электрическое сопротивление стали _______________ Ом, кв. мм/м;
продольное сопротивление трубы __________________________ Ом/м.
Вид, тип и конструкция защитного покрытия _________________________________
Тип окружающего трубопровод грунта ________________________________________
Среднее удельное сопротивление грунта на длине участка ______________ Ом/м.
Дата укладки и засыпки участка ____________________________________________
Место подключения источника постоянного тока ___________________________ км
Продолжительность поляризации ____________________ ч.
Требуемое смещение разности потенциалов "труба - земля" ________________ В,
требуемая сила тока ______________________ А.

Результаты измерений

---------------------------------------------------------------------------
¦   Время    ¦  Сила ¦       Разность потенциалов "труба - земля", В      ¦
¦измерения, ч¦тока, А+----------------------------------------------------+
¦            ¦       ¦   естественная  ¦  при включенном ¦     смещение   ¦
¦            ¦       ¦                 ¦  источнике тока ¦                ¦
¦            ¦       +-----------------+-----------------+----------------+
¦            ¦       ¦в начале¦в конце ¦в начале¦в конце ¦в начале¦в конце¦
¦            ¦       ¦участка ¦участка ¦участка ¦участка ¦участка ¦участка¦
+------------+-------+--------+--------+--------+--------+--------+-------+
¦    1       ¦  2    ¦   3    ¦   4    ¦   5    ¦   6    ¦    7   ¦   8   ¦
-------------+-------+--------+--------+--------+--------+--------+--------

Результаты измерения-расчета свидетельствуют о ____________________________
___________________________________________________________________________
(состояние изоляции - хорошее, удовлетворительное,
___________________________________________________________________________
неудовлетворительное)

Подписи:

Источник - Регламент ОАО "Газпром" от 10.06.1996 № РД 51-3-96
