Акт об укладке в путь сварной рельсовой плети

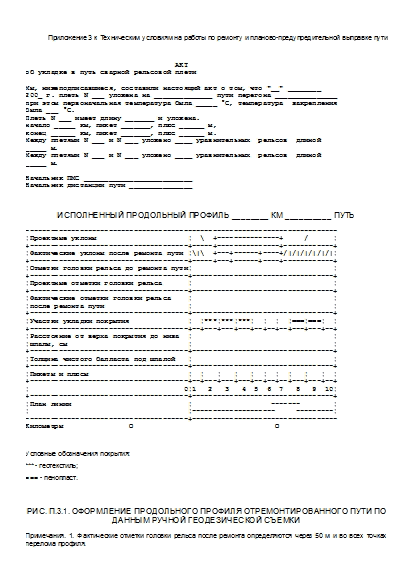

Приложение 3 к Техническим условиям на работы по ремонту и планово-предупредительной выправке пути
АКТ об укладке в путь сварной рельсовой плети Мы, нижеподписавшиеся, составили настоящий акт о том, что "__" ________ 200_ г. плеть N ___ уложена на ______________ пути перегона _______________ при этом первоначальная температура была _____ °С, температура закрепления была ___ °С. Плеть N ___ имеет длину _______ и уложена. начало _____ км, пикет _______, плюс ______ м, конец ______ км, пикет _______, плюс ______ м. Между плетями N ___ и N ___ уложено ____ уравнительных рельсов длиной _____ м. Между плетями N ___ и N ___ уложено ____ уравнительных рельсов длиной _____ м. Начальник ПМС __________________________ Начальник дистанции пути _______________
Исполненный продольный профиль ________ км __________ путь
--------------------------------------------------------------------------- ¦Проектные уклоны ¦ \ +---------------+ / ¦ +--------------------------------------+-----+---------------+------------+ ¦Фактические уклоны после ремонта пути ¦\|\ +---+------+----+/|/|/|/|/|/|¦ +--------------------------------------+-----+---+------+----+------------+ ¦Отметки головки рельса до ремонта пути¦ ¦ +--------------------------------------+----------------------------------+ ¦Проектные отметки головки рельса ¦ ¦ +--------------------------------------+----------------------------------+ ¦Фактические отметки головки рельса ¦ ¦ ¦после ремонта пути ¦ ¦ +--------------------------------------+----------------------------------+ ¦Участки укладки покрытия ¦ ¦***¦***¦***¦ ¦ ¦ ¦===¦===¦ ¦ +--------------------------------------+--+---+---+---+--+--+--+---+---+--+ ¦Расстояние от верха покрытия до низа ¦ ¦ ¦шпалы, см ¦ ¦ +--------------------------------------+----------------------------------+ ¦Толщина чистого балласта под шпалой ¦ ¦ +--------------------------------------+----------------------------------+ ¦Пикеты и плюсы ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +--------------------------------------+--+---+---+---+--+--+--+---+---+--+ ¦ 0¦1 2 3 4 5 6 7 8 9 10¦ +--------------------------------------+----------------------------------+ ¦План линии ¦ ------- ¦ ¦ ¦-------------------- ---------¦ ---------------------------------------+----------------------------------- Километры О О
Условные обозначения покрытия:
*** - геотекстиль;
=== - пенопласт.
Рис. П.3.1. Оформление продольного профиля отремонтированного пути по данным ручной геодезической съемки
Примечания. 1. Фактические отметки головки рельса после ремонта определяются через 50 м и во всех точках перелома профиля.
2. На плане линии указываются: в числителе - фактическая длина прямых, переходных и круговых кривых, фактическое значение радиуса круговой кривой и возвышения наружного рельса, в знаменателе - проектные значения.
Источник - Технические условия МПС России от 30.09.2003 № ЦПТ-53
