Журнал записи результатов осмотра подъемной установки
Приложение 11 к Инструкции по противопожарной защите шахт
Журнал записи результатов осмотра подъемной установки К § 335, 368 и 434 Единых правил безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом Подъем ____________________________________________________________________ Шахта _____________________________________________________________________ Организация (предприятие) _________________________________________________ Начат ____________________ Окончен __________________
Форма 2
Раздел I -------------------------------------------------------------------------------- ¦ N ¦ Объекты осмотра ¦ Месяц, год ¦ ¦п/п ¦ +---------------------------------------------------+ ¦ ¦ ¦ число месяца ¦ ¦ ¦ +---------------------------------------------------+ ¦ ¦ ¦1 ¦2 ¦3 ¦4 ¦5 ¦6 ¦7 ¦8 ¦9 ¦.... ¦27 ¦28 ¦29¦30 ¦31 ¦ +----+---------------------+--+--+--+--+--+--+--+--+--+-----+---+---+--+---+---+ ¦ 1. ¦Подъемные машины: ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦а) барабаны ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦б) тормоз (комплекс) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦в) привод машины ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦г) предохранительные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦устройства ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦д) индикатор ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(указатель глубины) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦е) аппаратура ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 2. ¦Шкивы: ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦а) футеровка ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦б) подшипники ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦в) спицы и обод ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦г) состояние смазки ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 3. ¦Подъемные сосуды: ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦а) прицепное ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦устройство ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦б) затворные рычаги ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦в) парашюты ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦г) направляющие лапы ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 4. ¦Кулаки ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 5. ¦Качающиеся площадки ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 6. ¦Проводники ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 7. ¦Загрузочные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦приспособления ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 8. ¦Разгрузочные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦устройства ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 9. ¦Стопоры ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦10. ¦Концевые выключатели ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦11. ¦Расписка лица, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦производившего ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦осмотр ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ -----+---------------------+--+--+--+--+--+--+--+--+--+-----+---+---+--+---+---- Замечания главного механика шахты
Примечание. Неисправность объекта, детали отмечается буквой Н. Исправное состояние (удовлетворительное) - буквой У. Осмотра не было - знаком - (тире).
Форма 3
Раздел II --------------------------------------------------------------------------- ¦Число,¦ Описание ¦Мероприятия по устранению ¦ Отметка о выполнении, ¦ ¦месяц ¦ неисправности ¦ дефекта или неполадки, ¦ подпись исполнителя и ¦ ¦и год ¦ механизма ¦ срок выполнения и кому ¦главного механика шахты¦ ¦ ¦ или детали ¦ поручено ¦ ¦ +------+---------------+--------------------------+-----------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ +------+---------------+--------------------------+-----------------------+ ¦ ¦ ¦ ¦ ¦
В графе 2 раздела II производится описание характера и степени неисправности объекта, отмеченного буквой Н в разделе I. Запись производится лицом, производившим осмотр (дежурным слесарем или монтером).
В графе 3 главный механик указывает мероприятия по устранению обнаруженных дефектов и лиц, ответственных за выполнение этих мероприятий.
Ответственность за ведение "Журнала записи результатов осмотра подъемной установки" возлагается на главного механика шахты.
Журнал должен быть пронумерован, прошнурован и скреплен печатью шахты.
Журнал должен быть в твердом переплете.
Лица, которым поручено ведение журнала, должны ознакомиться с правилами его заполнения и расписаться в журнале по форме 1.
Форма 1
--------------------------------------------------------------------------- ¦Число, месяц¦ Фамилия, ¦ Должность ¦ Расписка в прочтении ¦ ¦ и год ¦ имя и отчество ¦ ¦правил по заполнению журнала ¦ +------------+------------------+-----------+-----------------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ +------------+------------------+-----------+-----------------------------+ ¦ ¦ ¦ ¦ ¦
Источник - Постановление Госгортехнадзора России от 23.01.1995 № 4 (с изменениями и дополнениями на 2004 год)

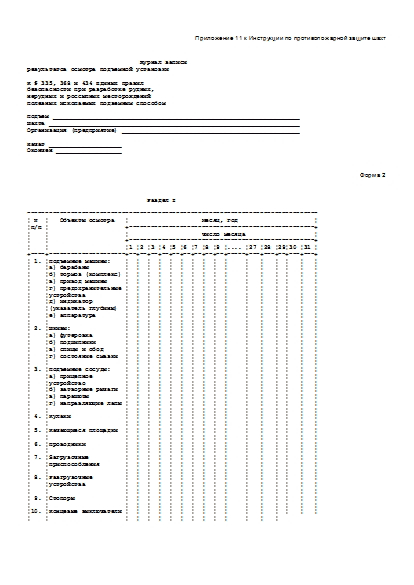

![, заглавная страница](documents/i/55909_.gif)
