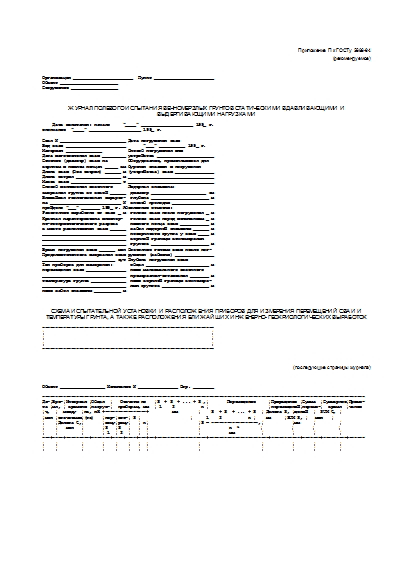

Журнал полевого испытания вечномерзлых грунтов статическими вдавливающими и выдергивающими нагрузками (рекомендуемая форма)

Приложение П к ГОСТу 5686-94

(рекомендуемое)

Организация _______________________  Пункт _______________________
Объект ______________________
Сооружение __________________

ЖУРНАЛ полевого испытания вечномерзлых грунтов статическими вдавливающими и выдергивающими нагрузками

    Дата испытания: начало     "____" ____________________ 199_ г.
окончание  "____" ____________________ 199_ г.

Свая N _________________________ Дата погружения сваи
Вид сваи _______________________       "___" __________ 199_ г.
Материал ______________          Способ погружения или
Дата изготовления сваи _________ устройства ______________________
Сечение (диаметр) сваи на        Оборудование, применявшееся для
верхнем и нижнем концах _____ см бурения скважин и погружения
Длина сваи (без острия) ______ м (устройства) сваи _______________
Длина острия _________________ м _________________________________
Масса сваи ___________________ т _________________________________
Способ исключения сезонного      Лидерная скважина:
смерзания грунта со сваей ______  диаметр _____________________ см
Ближайшая геологическая вырарот-  глубина ______________________ м
ка ___________________________ N  способ проходки ________________
пройдено "___" _______ 199_ г. Абсолютные отметки:
Расстояние выработки от сваи _ м  головы сваи после погружения _ м
Краткая характеристика инженер-   головы сваи перед испытанием _ м
но-геокриологического разреза     нижнего конца сваи ___________ м
в месте расположения сваи ______  забоя лидерной скважины ______ м
________________________________  поверхности грунта у сваи ____ м
________________________________  верхней границы вечномерзлых
________________________________  грунтов ______________________ м
Время погружения сваи ______ мин Состояние головы сваи после пог-
Продолжительность вмерзания сваи ружения (забивки) _______________
____________________________ сут Глубина погружения сваи
Тип приборов для измерения:       общая ________________________ м
перемещения сваи _______________  ниже максимального сезонного
________________________________  промерзания-оттаивания _______ м
температура грунта _____________  ниже верхней границы вечномерз-
________________________________  лых грунтов __________________ м
ниже забоя скважины __________ м

Схема испытательной установки и расположения приборов для измерения перемещений сваи и температуры грунта, а также расположения ближайших инженерно-геокриологических выработок

------------------------------------------------------------------
¦                                                                ¦
¦                                                                ¦
¦                                                                ¦
------------------------------------------------------------------

(последующие страницы журнала)

Объект _________________ Испытание N _______________ Стр. ________

----------------------------------------------------------------------------------------------------------------------------
Да-¦Вре-¦Интервал ¦Общая  ¦   Отсчеты по   ¦S  + S  + ... + S ,¦       Перемещение     ¦Приращение ¦Сумма  ¦Суммарное¦Приме-
та ¦мя, ¦ времени ¦нагруз-¦  приборам, мм  ¦ 1    2          n ¦                       ¦перемещений¦переме-¦  время  ¦чание
¦ч,  ¦  между  ¦ка, кН +----------------+         мм        ¦    S  + S  + ... + S  ¦ Дельта S, ¦щений  ¦  SUM t, ¦
¦мин ¦отсчетами¦(тс)   ¦пер-¦вто-¦ S ¦                   ¦     1    2          n ¦    мм     ¦SUM S, ¦   мин   ¦
¦    ¦Дельта t,¦       ¦вому¦рому¦   ¦ n¦                   ¦S = ------------------,¦           ¦мм     ¦         ¦
¦    ¦   мин   ¦       ¦S   ¦S   ¦   ¦  ¦                   ¦           n  1        ¦           ¦       ¦         ¦
¦    ¦         ¦       ¦ 1  ¦ 2  ¦   ¦  ¦                   ¦           мм          ¦           ¦       ¦         ¦
---+----+---------+-------+----+----+---+--+-------------------+-----------------------+-----------+-------+---------+------
¦    ¦         ¦       ¦    ¦    ¦   ¦  ¦                   ¦                       ¦           ¦       ¦         ¦
¦    ¦         ¦       ¦    ¦    ¦   ¦  ¦                   ¦                       ¦           ¦       ¦         ¦

------------------------------------------------------------------
¦  Дата   ¦     Температура грунта, °С, на глубине h (h'), м     ¦
¦измерения+------------------------------------------------------+
¦         ¦   в слое сезонного    ¦     в вечномерзлом грунте    ¦
¦         ¦промерзания-оттаивания ¦                              ¦
¦         +-----------------------+------------------------------+
¦         ¦ h   ¦ h   ¦ ... ¦ h   ¦h  ¦h  ¦...¦h (на глубине рас-¦
¦         ¦  1  ¦  2  ¦     ¦  n  ¦ 1 ¦ 2 ¦   ¦ n                ¦
¦         ¦     ¦     ¦     ¦     ¦   ¦   ¦   ¦положения нижнего ¦
¦         ¦     ¦     ¦     ¦     ¦   ¦   ¦   ¦конца сваи)       ¦
----------+-----+-----+-----+-----+---+---+---+-------------------

(последняя страница журнала)

Домкрат N _____ на ____ кН (тс)  Манометр N ___ на _____ МПа (атм)
Площадь плунжера __________________ см2
Цена деления манометра __________ МПа (атм)

------------------------------------------------------------------
¦ Номер  ¦ Ступень ¦  Общая  ¦Показания ¦Температура вечномерзло-¦
¦ступени ¦нагрузки,¦нагрузка,¦манометра,¦го грунта, °С           ¦
¦нагрузки¦ кН (тс) ¦ кН (тс) ¦ кН (тс)  +------------------------+
¦        ¦         ¦         ¦          ¦на отметке ¦ средняя по ¦
¦        ¦         ¦         ¦          ¦ низа сваи ¦ длине сваи ¦
+--------+---------+---------+----------+-----------+------------+
¦   1    ¦         ¦         ¦          ¦           ¦            ¦
¦   2    ¦         ¦         ¦          ¦           ¦            ¦
¦  ...   ¦         ¦         ¦          ¦           ¦            ¦
¦  ...   ¦         ¦         ¦          ¦           ¦            ¦
¦  ...   ¦         ¦         ¦          ¦           ¦            ¦
¦  ...   ¦         ¦         ¦          ¦           ¦            ¦
¦   m    ¦         ¦         ¦          ¦           ¦            ¦
---------+---------+---------+----------+-----------+-------------

m - число ступеней нагрузки

    В журнале пронумеровано _____ стр., заполнено _______ стр.
Начальник полевого подразделения     _____________    ____________
(подпись)        (Ф.И.О.)
Наблюдатели                          _____________    ____________
(подпись)        (Ф.И.О.)
_____________    ____________
(подпись)        (Ф.И.О.)

Источник - Постановление Минстроя РФ от 23.02.1995 № 18-20
