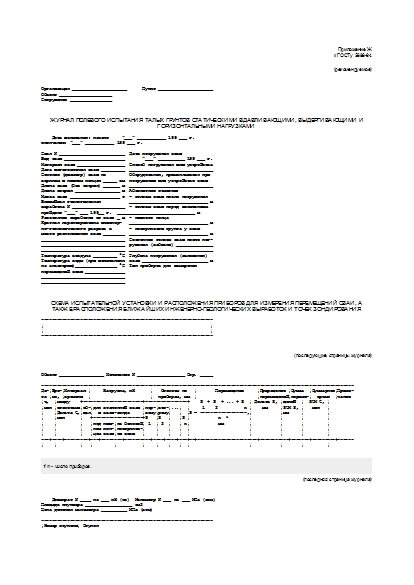

Журнал полевого испытания талых грунтов статическими вдавливающими, выдергивающими и горизонтальными нагрузками (рекомендуемая форма)

Приложение Ж
к ГОСТу 5686-94

(рекомендуемое)

Организация _____________________      Пункт _____________________
Объект ____________________
Сооружение ________________

ЖУРНАЛ полевого испытания талых грунтов статическими вдавливающими, выдергивающими и горизонтальными нагрузками

    Дата испытания: начало     "___" ___________ 199 ___ г.
окончание: "___" ___________ 199 ___ г.

Свая N _________________________  Дата погружения сваи
Вид сваи _______________________       "___" __________ 199 ___ г.
Материал сваи __________________  Способ погружения или устройства
Дата изготовления сваи _________  ________________________________
Сечение (диаметр) сваи на         Оборудования, применявшееся при
верхнем и нижнем концах _____ см  погружении или устройстве сваи
Длина сваи (без острия) ______ м  ________________________________
Длина острия _________________ м  Абсолютные отметки:
Масса сваи ___________________ т  - головы сваи после погружения
Ближайшая геологическая           ______________________________ м
выработка N ____________________  - головы сваи перед испытанием
пройдено "___" ___ 199__ г.  ______________________________ м
Расстояние выработки от сваи _ м  - нижнего конца
Краткая характеристика инженер-   ______________________________ м
но-геологического разреза в       - поверхности грунта у сваи
месте расположения сваи ________  ______________________________ м
________________________________  Состояние головы сваи после пог-
________________________________  ружения (забивки) ______________
________________________________  ________________________________
Температура воздуха _________ °С  Глубина погружения (заложения)
Температура воды (при испытаниях  сваи _________________________ м
на акватории)________________ °С  Тип приборов для измерения
перемещений сваи _______________
________________________________
________________________________

Схема испытательной установки и расположения приборов для измерения перемещений сваи, а также расположения ближайших инженерно-геологических выработок и точек зондирования

------------------------------------------------------------------
¦                                                                ¦
¦                                                                ¦
------------------------------------------------------------------

(последующие страницы журнала)

Объект _________________ Испытание N __________________ Стр. _____

------------------------------------------------------------------------------------------------------------------------
Да-¦Вре-¦Интервал ¦     Нагрузка, кН      ¦   Отсчеты по   ¦       Перемещение     ¦Приращение ¦Сумма  ¦Суммарное¦Приме-
та ¦мя, ¦времени  ¦                       ¦  приборам, мм  ¦                       ¦перемещений¦переме-¦  время  ¦чание
¦ч,  ¦между    +-----------------------+----------------+    S  + S  + ... + S  ¦ Дельта S, ¦щений  ¦  SUM t, ¦
¦мин ¦отсчетами¦об-¦для эталонной сваи ¦пер-¦вто-¦...¦  ¦     1    2          n ¦    мм     ¦SUM S, ¦   мин   ¦
¦    ¦Дельта t,¦щая¦  и сваи-зонда     ¦вому¦рому¦   ¦  ¦S = ------------------,¦           ¦мм     ¦         ¦
¦    ¦мин      ¦   +-------------------+S   ¦S   ¦   ¦S ¦           n  1        ¦           ¦       ¦         ¦
¦    ¦         ¦   ¦под ниж-¦на боковой¦ 1  ¦ 2  ¦   ¦ n¦           мм          ¦           ¦       ¦         ¦
¦    ¦         ¦   ¦ним кон-¦поверхнос-¦    ¦    ¦   ¦  ¦                       ¦           ¦       ¦         ¦
¦    ¦         ¦   ¦цом сваи¦ти сваи   ¦    ¦    ¦   ¦  ¦                       ¦           ¦       ¦         ¦
---+----+---------+---+--------+----------+----+----+---+--+-----------------------+-----------+-------+---------+------
¦    ¦         ¦   ¦        ¦          ¦    ¦    ¦   ¦  ¦                       ¦           ¦       ¦         ¦

(последняя страница журнала)

    Доимкрат N ____ на ___ кН (тс)  Манометр N ___ на ___ МПа (атм)
Площадь плунжера __________________ см2
Цена деления манометра __________ МПа (атм)

------------------------------------------------------------------
¦Номер ступени¦ Ступень ¦Общая нагрузка,¦ Показания  ¦Примечание ¦
¦  нагрузки   ¦нагрузки,¦    кН (тс)    ¦ манометра, ¦           ¦
¦             ¦ кН (тс) ¦               ¦  кН (тс)   ¦           ¦
+-------------+---------+---------------+------------+-----------+
¦      1      ¦         ¦               ¦            ¦           ¦
¦      2      ¦         ¦               ¦            ¦           ¦
¦     ...     ¦         ¦               ¦            ¦           ¦
¦     ...     ¦         ¦               ¦            ¦           ¦
¦     ...     ¦         ¦               ¦            ¦           ¦
¦     ...     ¦         ¦               ¦            ¦           ¦
¦      m      ¦         ¦               ¦            ¦           ¦
--------------+---------+---------------+------------+------------

m - число ступеней нагрузки

    В журнале пронумеровано _____ стр., заполнено _______ стр.
Начальник полевого подразделения _____________    ____________
(подпись)        (Ф.И.О.)
Наблюдатели                      _____________    ____________
(подпись)        (Ф.И.О.)
_____________    ____________
(подпись)        (Ф.И.О.)

Источник - Постановление Минстроя РФ от 23.02.1995 № 18-20
