Журнал испытаний набухания грунта под нагрузкой в компрессионном приборе (рекомендуемая форма)

Приложение 4
к ГОСТу 24143-80
Рекомендуемое

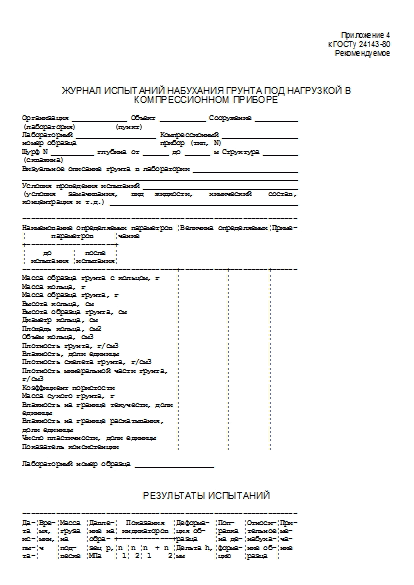

ЖУРНАЛ ИСПЫТАНИЙ НАБУХАНИЯ ГРУНТА ПОД НАГРУЗКОЙ В КОМПРЕССИОННОМ ПРИБОРЕ

Организация _____________ Объект ___________ Сооружение __________
(лаборатория)         (пункт)
Лабораторный ___________________ Компрессионный __________________
номер образца                    прибор (тип, N)
Шурф N __________ глубина от ______ до ______ м Структура ________
(скважина)
Визуальное описание грунта в лаборатории _________________________
__________________________________________________________________
Условия проведения испытаний _____________________________________
(условия   замачивания,   вид   жидкости,    химический    состав,
концентрация и т.д.) _____________________________________________

------------------------------------------------------------------
Наименование определяемых параметров ¦Величина определяемых¦Приме-
¦      параметров     ¦чание
+---------------------+
¦    до     ¦  после  ¦
¦ испытания ¦испытания¦
-------------------------------------+-----------+---------+------
Масса образца грунта с кольцом, г    ¦           ¦         ¦
Масса кольца, г                      ¦           ¦         ¦
Масса образца грунта, г              ¦           ¦         ¦
Высота кольца, см                    ¦           ¦         ¦
Высота образца грунта, см            ¦           ¦         ¦
Диаметр кольца, см                   ¦           ¦         ¦
Площадь кольца, см2                  ¦           ¦         ¦
Объем кольца, см3                    ¦           ¦         ¦
Плотность грунта, г/см3              ¦           ¦         ¦
Влажность, доли единицы              ¦           ¦         ¦
Плотность скелета грунта, г/см3      ¦           ¦         ¦
Плотность минеральной части грунта,  ¦           ¦         ¦
г/см3                                ¦           ¦         ¦
Коэффициент пористости               ¦           ¦         ¦
Масса сухого грунта, г               ¦           ¦         ¦
Влажность на границе текучести, доли ¦           ¦         ¦
единицы                              ¦           ¦         ¦
Влажность на границе раскатывания,   ¦           ¦         ¦
доли единицы                         ¦           ¦         ¦
Число пластичности, доли единицы     ¦           ¦         ¦
Показатель консистенции              ¦           ¦         ¦

Лабораторный номер образца ___________________

Результаты испытаний

------------------------------------------------------------------
Да-¦Вре-¦Масса ¦Давле-¦  Показания  ¦Деформа- ¦Поп-  ¦Относи-¦При-
та ¦мя, ¦груза ¦ние на¦ индикаторов ¦ция об-  ¦равка ¦тельное¦ме-
ис-¦мин,¦на    ¦обра- +-------------+разца    ¦на де-¦набуха-¦ча-
пы-¦ч   ¦под-  ¦зец р,¦n ¦n ¦n  + n ¦Дельта h,¦форма-¦ние об-¦ние
та-¦    ¦веске ¦МПа   ¦ 1¦ 2¦ 1    2¦мм       ¦цию   ¦разца  ¦
ний¦    ¦рычага¦(кгс/ ¦  ¦  ¦-------¦         ¦прибо-¦грунта ¦
¦    ¦прибо-¦см2)  ¦  ¦  ¦   2   ¦         ¦ра m, ¦дельта ¦
¦    ¦ра, кг¦      ¦  ¦  ¦       ¦         ¦мм    ¦       ¦
¦    ¦(кгс) ¦      ¦  ¦  ¦       ¦         ¦      ¦       ¦
---+----+------+------+--+--+-------+---------+------+-------+----
¦    ¦      ¦      ¦  ¦  ¦       ¦         ¦      ¦       ¦
¦    ¦      ¦      ¦  ¦  ¦       ¦         ¦      ¦       ¦

Обработка результатов испытаний

------------------------------------------------------------------
Давление ¦Деформа- ¦Набухание,¦    Набухание    ¦Коэффи-¦Давление
р, МПа   ¦ция      ¦определен-¦         Дельта h¦циент  ¦набухания
(кгс/см2)¦Дельта h,¦ное по    ¦дельта = --------¦порис- ¦р , МПа
¦мм       ¦кривой,   ¦            h    ¦тости e¦ н
¦         ¦дельта    ¦                 ¦       ¦(кгс/см2)
---------+---------+----------+-----------------+-------+---------
¦         ¦          ¦                 ¦       ¦
¦         ¦          ¦                 ¦       ¦

Исполнитель ______________________________________________________
(должность, фамилия, имя, отчество, подпись)
Журнал проверил "______" ________________ 198 г.
__________________________________________________________________
(должность, фамилия, имя, отчество, подпись)

Источник - Постановление Госстроя СССР от 22.04.1980 № 55
