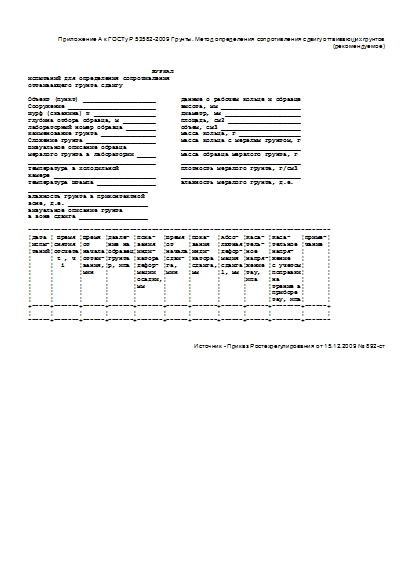

Журнал испытаний для определения сопротивления оттаивающего грунта сдвигу (рекомендуемая форма)

Приложение А к ГОСТу Р 53582-2009 Грунты. Метод определения сопротивления сдвигу оттаивающих грунтов (рекомендуемое)

                                  ЖУРНАЛ
испытаний для определения сопротивления
оттаивающего грунта сдвигу

Объект (пункт) ____________________       Данные о рабочем кольце и образце
Сооружение ________________________       высота, мм ______________________
Шурф (скважина) N _________________       диаметр, мм _____________________
Глубина отбора образца, м _________       площадь, см2 ____________________
Лабораторный номер образца ________       объем, см3 ______________________
Наименование грунта _______________       масса кольца, г _________________
Сложение грунта ___________________       масса кольца с мерзлым грунтом, г
Визуальное описание образца               _________________________________
мерзлого грунта в лаборатории _____       масса образца мерзлого грунта, г
___________________________________       _________________________________
Температура в холодильной                 плотность мерзлого грунта, г/см3
камере ____________________________       _________________________________
Температура штампа ________________       влажность мерзлого грунта, д.е.
_________________________________
влажность грунта в приконтактной
зоне, д.е. ______________________
визуальное описание грунта
в зоне сдвига ___________________

-----------------------------------------------------------------------------------
¦Дата ¦ Время ¦Время ¦Давле- ¦Пока-  ¦Время ¦Пока-  ¦Абсо- ¦Каса- ¦Каса-   ¦Приме-¦
¦испы-¦снятия ¦от    ¦ние на ¦зания  ¦от    ¦зания  ¦лютная¦тель- ¦тельное ¦чание ¦
¦таний¦отсчета¦начала¦образец¦инди-  ¦начала¦инди-  ¦дефор-¦ное   ¦напря-  ¦      ¦
¦     ¦ t , ч ¦оттаи-¦грунта ¦катора ¦сдви- ¦катора ¦мация ¦напря-¦жение   ¦      ¦
¦     ¦  i    ¦вания,¦p, МПа ¦дефор- ¦га,   ¦сдвига,¦сдвига¦жение ¦с учетом¦      ¦
¦     ¦       ¦мин   ¦       ¦мации  ¦мин   ¦мм     ¦l, мм ¦тау,  ¦поправки¦      ¦
¦     ¦       ¦      ¦       ¦осадки,¦      ¦       ¦      ¦МПа   ¦на      ¦      ¦
¦     ¦       ¦      ¦       ¦мм     ¦      ¦       ¦      ¦      ¦трение в¦      ¦
¦     ¦       ¦      ¦       ¦       ¦      ¦       ¦      ¦      ¦приборе ¦      ¦
¦     ¦       ¦      ¦       ¦       ¦      ¦       ¦      ¦      ¦тау, МПа¦      ¦
+-----+-------+------+-------+-------+------+-------+------+------+--------+------+
¦     ¦       ¦      ¦       ¦       ¦      ¦       ¦      ¦      ¦        ¦      ¦
------+-------+------+-------+-------+------+-------+------+------+--------+-------

Источник - Приказ Ростехрегулирования от 15.12.2009 № 892-ст
