Зарисовка и инженерно-геологическое описание забоя и стенок тоннеля метрополитена

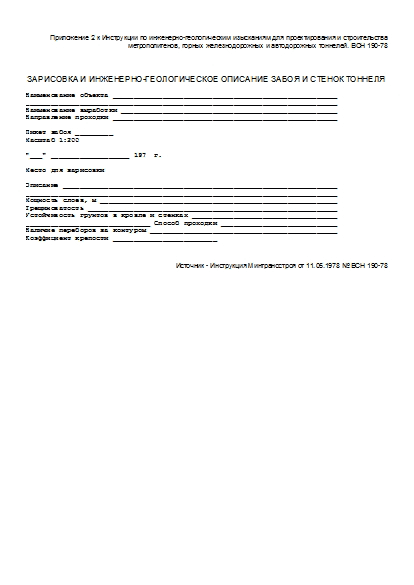

Приложение 2 к Инструкции по инженерно-геологическим изысканиям для проектирования и строительства метрополитенов, горных железнодорожных и автодорожных тоннелей. ВСН 190-78

ЗАРИСОВКА И ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКОЕ ОПИСАНИЕ ЗАБОЯ И СТЕНОК ТОННЕЛЯ

Наименование объекта ______________________________________________________
___________________________________________________________________________
Наименование выработки ____________________________________________________
Направление проходки ______________________________________________________

Пикет забоя _________
Масштаб 1:200

"___" ___________________ 197  г.

Место для зарисовки

Описание __________________________________________________________________
___________________________________________________________________________
Мощность слоев, м _________________________________________________________
Трещиноватость ____________________________________________________________
Устойчивость грунтов в кровле и стенках ___________________________________
______________________________ Способ проходки ____________________________
Наличие переборов за контуром _____________________________________________
Коэффициент крепости _________________________

Источник - Инструкция Минтрансстроя от 11.05.1978 № ВСН 190-78
