Зарисовка и инженерно-геологическое описание забоя тоннеля метрополитена

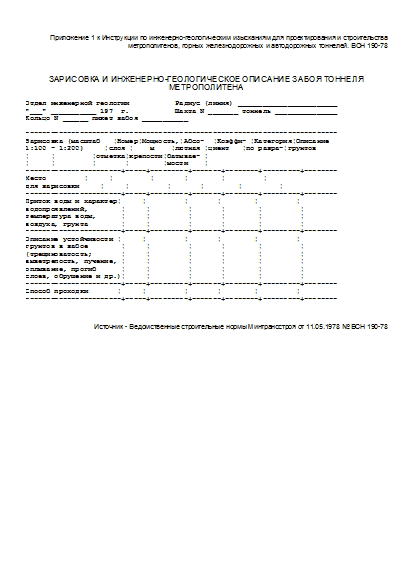

Приложение 1 к Инструкции по инженерно-геологическим изысканиям для проектирования и строительства метрополитенов, горных железнодорожных и автодорожных тоннелей. ВСН 190-78

ЗАРИСОВКА И ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКОЕ ОПИСАНИЕ ЗАБОЯ ТОННЕЛЯ МЕТРОПОЛИТЕНА

Отдел инженерной геологии           Радиус (линия) ________________________
"___" ___________ 197  г.           Шахта N _______ тоннель _______________
Кольцо N ______ пикет забоя ___________

---------------------------------------------------------------------------
Зарисовка (масштаб   ¦Номер¦Мощность,¦Абсо-  ¦Коэффи- ¦Категория¦Описание
1:100 - 1:200)     ¦слоя ¦    м    ¦лютная ¦циент   ¦по разра-¦грунтов
¦     ¦         ¦отметка¦крепости¦батывае- ¦
¦     ¦         ¦       ¦        ¦мости    ¦
-----------------------+-----+---------+-------+--------+---------+--------
Место         ¦     ¦         ¦       ¦        ¦         ¦
для зарисовки     ¦     ¦         ¦       ¦        ¦         ¦
-----------------------+-----+---------+-------+--------+---------+--------
Приток воды и характер¦     ¦         ¦       ¦        ¦         ¦
водопроявлений,        ¦     ¦         ¦       ¦        ¦         ¦
температура воды,      ¦     ¦         ¦       ¦        ¦         ¦
воздуха, грунта        ¦     ¦         ¦       ¦        ¦         ¦
-----------------------+-----+---------+-------+--------+---------+--------
Описание устойчивости ¦     ¦         ¦       ¦        ¦         ¦
грунтов в забое        ¦     ¦         ¦       ¦        ¦         ¦
(трещиноватость;       ¦     ¦         ¦       ¦        ¦         ¦
выветрелость, пучение, ¦     ¦         ¦       ¦        ¦         ¦
оплывание, прогиб      ¦     ¦         ¦       ¦        ¦         ¦
слоев, обрушение и др.)¦     ¦         ¦       ¦        ¦         ¦
-----------------------+-----+---------+-------+--------+---------+--------
Способ проходки       ¦     ¦         ¦       ¦        ¦         ¦
-----------------------+-----+---------+-------+--------+---------+--------

Источник - Ведомственные строительные нормы Минтрансстроя от 11.05.1978 № ВСН 190-78
