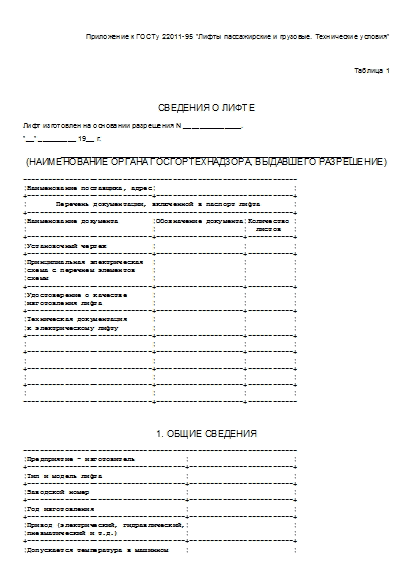

Сведения о лифте

Приложение к ГОСТу 22011-95 "Лифты пассажирские и грузовые. Технические условия"



Таблица 1



СВЕДЕНИЯ О ЛИФТЕ

Лифт изготовлен на основании разрешения N ______________.

"__" _________ 19__ г.

________________________________________________________ (наименование органа госгортехнадзора, выдавшего разрешение)

------------------------------------------------------------------
¦Наименование поставщика, адрес¦                                 ¦
+------------------------------+---------------------------------+
¦       Перечень документации, включенной в паспорт лифта        ¦
+----------------------------------------------------------------+
¦Наименование документа        ¦Обозначение документа¦Количество ¦
¦                              ¦                     ¦  листов   ¦
+------------------------------+---------------------+-----------+
¦Установочный чертеж           ¦                     ¦           ¦
+------------------------------+---------------------+-----------+
¦Принципиальная электрическая  ¦                     ¦           ¦
¦схема с перечнем элементов    ¦                     ¦           ¦
¦схемы                         ¦                     ¦           ¦
+------------------------------+---------------------+-----------+
¦Удостоверение о качестве      ¦                     ¦           ¦
¦изготовления лифта            ¦                     ¦           ¦
+------------------------------+---------------------+-----------+
¦Техническая документация      ¦                     ¦           ¦
¦к электрическому лифту        ¦                     ¦           ¦
+------------------------------+---------------------+-----------+
¦                              ¦                     ¦           ¦
+------------------------------+---------------------+-----------+
¦                              ¦                     ¦           ¦
+------------------------------+---------------------+-----------+
¦                              ¦                     ¦           ¦
+------------------------------+---------------------+-----------+
¦                              ¦                     ¦           ¦
-------------------------------+---------------------+------------


1. Общие сведения

------------------------------------------------------------------
¦Предприятие - изготовитель            ¦                         ¦
+--------------------------------------+-------------------------+
¦Тип и модель лифта                    ¦                         ¦
+--------------------------------------+-------------------------+
¦Заводской номер                       ¦                         ¦
+--------------------------------------+-------------------------+
¦Год изготовления                      ¦                         ¦
+--------------------------------------+-------------------------+
¦Привод (электрический, гидравлический,¦                         ¦
¦пневматический и т.д.)                ¦                         ¦
+--------------------------------------+-------------------------+
¦Допускается температура в машинном    ¦                         ¦
¦помещении, шахте (C) (минимальная и   ¦                         ¦
¦максимальная)                         ¦                         ¦
+--------------------------------------+-------------------------+
¦Окружающая среда, в которой может     ¦                         ¦
¦эксплуатироваться лифт                ¦                         ¦
¦(относительная влажность, насыщенность¦                         ¦
¦пылью, агрессивная, взрывоопасная,    ¦                         ¦
¦пожароопасная)                        ¦                         ¦
+--------------------------------------+-------------------------+
¦Основные нормативно - технические     ¦                         ¦
¦документы, в соответствии с которыми  ¦                         ¦
¦изготовлен лифт (их обозначение и     ¦                         ¦
¦наименование)                         ¦                         ¦
---------------------------------------+--------------------------


2. Основные технические данные и характеристики

2.1. Общие сведения

------------------------------------------------------------------
¦Грузоподъемность, кг                            ¦               ¦
+------------------------------------------------+---------------+
¦Число пассажиров                                ¦               ¦
+------------------------------------------------+---------------+
¦Номинальная скорость движения кабины, м/с       ¦               ¦
+------------------------------------------------+---------------+
¦Скорость движения кабины в режиме "Ревизия", м/с¦               ¦
+------------------------------------------------+---------------+
¦Вид управления                                  ¦               ¦
+------------------------------------------------+---------------+
¦Число остановок                                 ¦               ¦
+------------------------------------------------+---------------+
¦Число дверей шахты                              ¦               ¦
+------------------------------------------------+---------------+
¦Высота подъема, м                               ¦               ¦
-------------------------------------------------+----------------

------------------------------------------------------------------
¦                            ¦Род тока¦  Напряжение, В;  ¦Часто- ¦
¦                            ¦        ¦допустимое отклон.¦та, Гц ¦
¦                            ¦        ¦    от номинал.   ¦       ¦
¦                            ¦        ¦      % (+/-)     ¦       ¦
+----------------------------+--------+------------------+-------+
¦На вводном устройстве при   ¦        ¦380 В (+5%/-10%)  ¦       ¦
¦неработающем лифте          ¦        ¦                  ¦       ¦
+----------------------------+--------+------------------+-------+
¦Силовая цепь                ¦        ¦380 В (+5%/-10%)  ¦       ¦
¦                            ¦        ¦в норм. режиме    ¦  50   ¦
¦                            ¦        +------------------+-------+
¦                            ¦        ¦при пуске         ¦  50   ¦
¦                            ¦        ¦(+5%/-10%)        ¦       ¦
+----------------------------+--------+------------------+-------+
¦Цепь управления             ¦        ¦                  ¦       ¦
+----------------------------+--------+------------------+-------+
¦Цепь освещения для:         ¦        ¦                  ¦       ¦
¦кабины                      ¦        ¦                  ¦       ¦
¦шахты                       ¦        ¦                  ¦       ¦
¦ремонтных работ             ¦        ¦                  ¦       ¦
+----------------------------+--------+------------------+-------+
¦Цепь сигнализации           ¦        ¦                  ¦       ¦
-----------------------------+--------+------------------+--------


2.2. Лебедка

------------------------------------------------------------------
¦Тип (редукторная, безредукторная, ¦                             ¦
¦с канатоведущим шкивом, барабанная¦                             ¦
¦          со звездочкой)          ¦                             ¦
+----------------------------------+-----------------------------+
¦Заводской номер                   ¦                             ¦
+----------------------------------+-----------------------------+
¦Год изготовления                  ¦                             ¦
+----------------------------------+-----------------------------+
¦Номинальный крутящий момент на    ¦                             ¦
¦выходном валу                     ¦                             ¦
+----------------------------------+-----------------------------+
¦Диаметр канатоведущего шкива, мм  ¦                             ¦
+----------------------------------+-----------------------------+
¦Диаметр отводного блока, мм       ¦                             ¦
+----------------------------------+-----------------------------+
¦Масса, кг                         ¦                             ¦
-----------------------------------+------------------------------


2.2.1. Редуктор

------------------------------------------------------------------
¦Тип                        ¦                                    ¦
+---------------------------+------------------------------------+
¦Заводской номер            ¦                                    ¦
+---------------------------+------------------------------------+
¦Год изготовления           ¦                                    ¦
+---------------------------+------------------------------------+
¦Передаточное число         ¦                                    ¦
+---------------------------+------------------------------------+
¦Межосевое расстояние, мм   ¦                                    ¦
+---------------------------+------------------------------------+
¦Масса                      ¦                                    ¦
----------------------------+-------------------------------------


2.2.2. Тормоз

------------------------------------------------------------------
¦Тип (колодочный, дисковый, ¦                                    ¦
¦конусообразный и т.п.)     ¦                                    ¦
+---------------------------+------------------------------------+
¦Диаметр тормозного шкива   ¦                                    ¦
+---------------------------+------------------------------------+
¦Привод ¦Тип                ¦                                    ¦
¦тормоза+-------------------+------------------------------------+
¦       ¦Усилие, кН (кГс)   ¦                                    ¦
¦       +-------------------+------------------------------------+
¦       ¦Ход исполнительного¦                                    ¦
¦       ¦органа, мм         ¦                                    ¦
--------+-------------------+-------------------------------------


2.3. Электродвигатели

------------------------------------------------------------------
¦        Назначение          ¦Привод лебедки¦Привод дверей кабины¦
+----------------------------+--------------+--------------------+
¦Тип                         ¦              ¦                    ¦
+----------------------------+--------------+--------------------+
¦Род тока                    ¦              ¦                    ¦
+----------------------------+--------------+--------------------+
¦Напряжение, В               ¦              ¦                    ¦
+----------------------------+--------------+--------------------+
¦Номинальный ток, А          ¦              ¦                    ¦
+----------------------------+--------------+--------------------+
¦Частота, Гц                 ¦              ¦                    ¦
+----------------------------+--------------+--------------------+
¦Мощность, кВт               ¦              ¦                    ¦
+----------------------------+--------------+--------------------+
¦Дополнительный перегрев     ¦              ¦                    ¦
¦обмоток двигателя C         ¦              ¦                    ¦
¦(класс изоляции)            ¦              ¦                    ¦
+----------------------------+--------------+--------------------+
¦Частота вращения, об./мин.  ¦              ¦                    ¦
+----------------------------+--------------+--------------------+
¦ПВ, %                       ¦              ¦                    ¦
+----------------------------+--------------+--------------------+
¦Число включений в час       ¦              ¦                    ¦
+----------------------------+--------------+--------------------+
¦Исполнение                  ¦              ¦                    ¦
+----------------------------+--------------+--------------------+
¦Масса, кг                   ¦              ¦                    ¦
-----------------------------+--------------+---------------------


2.4. Двери шахты

------------------------------------------------------------------
¦Конструкция                           ¦                         ¦
+--------------------------------------+-------------------------+
¦Размер дверного проема                ¦                         ¦
¦(ширина x высота, мм)                 ¦                         ¦
+--------------------------------------+-------------------------+
¦Способ открывания или закрывания      ¦                         ¦
+--------------------------------------+-------------------------+
¦Привод                                ¦                         ¦
+--------------------------------------+-------------------------+
¦Способ отпирания двери шахты при      ¦                         ¦
¦остановке кабины на уровне посадочной ¦                         ¦
¦площадки                              ¦                         ¦
+--------------------------------------+-------------------------+
¦Способ открывания двери шахты при     ¦                         ¦
¦отсутствии кабины на уровне посадочной¦                         ¦
¦площадки                              ¦                         ¦
---------------------------------------+--------------------------


2.5. Кабина

------------------------------------------------------------------
¦Внутренние размеры, мм                 ¦                        ¦
¦ширина                                 ¦                        ¦
¦глубина                                ¦                        ¦
¦высота                                 ¦                        ¦
+---------------------------------------+------------------------+
¦Конструкция пола                       ¦                        ¦
+---------------------------------------+------------------------+
¦Конструкция дверей                     ¦                        ¦
+---------------------------------------+------------------------+
¦Способ открывания или закрывания дверей¦                        ¦
+---------------------------------------+------------------------+
¦Привод дверей                          ¦                        ¦
+---------------------------------------+------------------------+
¦Вид кабины (проходная, непроходная)    ¦                        ¦
+---------------------------------------+------------------------+
¦Масса, кг                              ¦                        ¦
----------------------------------------+-------------------------


2.6. Противовес

------------------------------------------------------------------
¦Масса, кг (в собранном виде)           ¦                        ¦
----------------------------------------+-------------------------


2.7. Канаты

------------------------------------------------------------------
¦                      ¦Кабины¦Противовеса¦Ограничителя¦Уравнове-¦
¦                      ¦      ¦           ¦  скорости  ¦шивающие ¦
+----------------------+------+-----------+------------+---------+
¦Тип                   ¦      ¦           ¦            ¦         ¦
+----------------------+------+-----------+------------+---------+
¦Конструкция           ¦      ¦           ¦            ¦         ¦
+----------------------+------+-----------+------------+---------+
¦Условные обозначения  ¦      ¦           ¦            ¦         ¦
¦по стандарту          ¦      ¦           ¦            ¦         ¦
+----------------------+------+-----------+------------+---------+
¦Диаметр, мм           ¦      ¦           ¦            ¦         ¦
+----------------------+------+-----------+------------+---------+
¦Число канатов         ¦      ¦           ¦            ¦         ¦
+----------------------+------+-----------+------------+---------+
¦Длина одного каната,  ¦      ¦           ¦            ¦         ¦
¦включая длину,        ¦      ¦           ¦            ¦         ¦
¦необходимую для       ¦      ¦           ¦            ¦         ¦
¦крепления, м          ¦      ¦           ¦            ¦         ¦
+----------------------+------+-----------+------------+---------+
¦Разрывное усилие      ¦      ¦           ¦            ¦         ¦
¦каната в целом, Н     ¦      ¦           ¦            ¦         ¦
+----------------------+------+-----------+------------+---------+
¦Коэффициент запаса    ¦      ¦           ¦            ¦         ¦
¦прочности             ¦      ¦           ¦            ¦         ¦
-----------------------+------+-----------+------------+----------


2.8. Устройства безопасности

2.8.1. Механические устройства

------------------------------------------------------------------
¦                                             ¦Кабины¦Противовеса¦
+---------------------------------------------+------+-----------+
¦Ловители     ¦Тип                            ¦      ¦           ¦
¦             +-------------------------------+------+-----------+
¦             ¦Приводятся в действие          ¦      ¦           ¦
¦             +-------------------------------+------+-----------+
¦             ¦Условия испытания (скорость,   ¦      ¦           ¦
¦             ¦нагрузка)                      ¦      ¦           ¦
¦             +-------------------------------+------+-----------+
¦             ¦Допустимый путь                ¦      ¦           ¦
+-------------+-------------------------------+------+-----------+
¦Ограничитель ¦Тип                            ¦      ¦           ¦
¦скорости     +-------------------------------+------+-----------+
¦             ¦Скорость движения кабины       ¦      ¦           ¦
¦             ¦максимальная, м/с              ¦      ¦           ¦
¦             ¦минимальная, м/с               ¦      ¦           ¦
¦             +-------------------------------+------+-----------+
¦             ¦Усилие на канате ограничителя  ¦      ¦           ¦
¦             ¦скорости, кН                   ¦      ¦           ¦
+-------------+-------------------------------+------+-----------+
¦Буфера       ¦Тип                            ¦      ¦           ¦
¦             +-------------------------------+------+-----------+
¦             ¦Величина хода                  ¦      ¦           ¦
¦             +-------------------------------+------+-----------+
¦             ¦Число                          ¦      ¦           ¦
--------------+-------------------------------+------+------------


2.8.2. Выключатели безопасности

------------------------------------------------------------------
¦Закрытия двери шахты                             ¦              ¦
+-------------------------------------------------+--------------+
¦Автоматического замка двери шахты                ¦              ¦
+-------------------------------------------------+--------------+
¦Неавтоматического замка двери шахты              ¦              ¦
+-------------------------------------------------+--------------+
¦Закрытия люка тротуарного лифта                  ¦              ¦
+-------------------------------------------------+--------------+
¦Автоматического замка люка тротуарного лифта     ¦              ¦
+-------------------------------------------------+--------------+
¦Проема обслуживания шахты                        ¦              ¦
+-------------------------------------------------+--------------+
¦Закрытия двери приямка                           ¦              ¦
+-------------------------------------------------+--------------+
¦Закрытия люка кабины                             ¦              ¦
+-------------------------------------------------+--------------+
¦Загрузки кабины                                  ¦              ¦
+-------------------------------------------------+--------------+
¦Перегрузки кабины                                ¦              ¦
+-------------------------------------------------+--------------+
¦Ограничителя скорости                            ¦              ¦
+-------------------------------------------------+--------------+
¦Ловителей                                        ¦              ¦
+-------------------------------------------------+--------------+
¦Слабины тяговых канатов                          ¦              ¦
+-------------------------------------------------+--------------+
¦Натяжного устройства каната ограничителя скорости¦              ¦
+-------------------------------------------------+--------------+
¦Натяжного устройства уравновешивающих канатов    ¦              ¦
+-------------------------------------------------+--------------+
¦Гидравлического буфера                           ¦              ¦
+-------------------------------------------------+--------------+
¦Датчика давления (гидравлического лифта)         ¦              ¦
+-------------------------------------------------+--------------+
¦Выключатель приямка                              ¦              ¦
+-------------------------------------------------+--------------+
¦Кнопка "Стоп" в кабине                           ¦              ¦
+-------------------------------------------------+--------------+
¦Кнопка "Стоп" в машинном помещении               ¦              ¦
--------------------------------------------------+---------------


2.8.3. Концевые выключатели

------------------------------------------------------------------
¦Разрываемая цепь                                 ¦              ¦
+-------------------------------------------------+--------------+
¦Способ приведения в действие                     ¦              ¦
--------------------------------------------------+---------------


3. Нагрузка при проведении полного технического освидетельствования

------------------------------------------------------------------
¦Что испытывается (проверяется)                   ¦              ¦
+-------------------------------------------------+--------------+
¦Статическое                                      ¦              ¦
+-------------------------------------------------+--------------+
¦Динамическое                                     ¦              ¦
--------------------------------------------------+---------------


4. Свидетельство о приемке

    Лифт заводской  N ______ изготовлен в соответствии с Правилами
устройства  и  безопасной   эксплуатации   лифтов,   утвержденными
Госгортехнадзором России, ________________________________________
(наименование документа)
_________________________________ и признан годным к эксплуатации.

Дата выпуска 19__ г.

Подписи лиц, ответственных за приемку


5. Гарантийные обязательства

__________________________________________________________________ (наименование предприятия - изготовителя)

Гарантирует соответствие лифта требованиям конструкторской документации при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок работы лифта __________ со дня ввода его в эксплуатацию.



М.П. (Дата)

Директор
(главный инженер)



Гарантийные обязательства организации, смонтировавшей лифт

__________________________________________________________________ (наименование организации, смонтировавшей лифт)

Гарантирует соответствие лифта требованиям технической документации на монтаж и нормальную работу лифта в части, относящейся к его монтажу, при соблюдении владельцем условий эксплуатации.

Гарантийный срок работы лифта __________ со дня подписания актов технической готовности и приемке лифта.



М.П.   __________________                            Представитель
(дата)                           монтажной организации


Сведения о местонахождении лифта

------------------------------------------------------------------
¦Наименование предприятия ¦   Место установки лифта   ¦   Дата   ¦
¦(организации) - владельца¦(город, улица, дом, корпус,¦установки ¦
¦         лифта           ¦          подъезд)         ¦          ¦
+-------------------------+---------------------------+----------+
¦                         ¦                           ¦          ¦
+-------------------------+---------------------------+----------+
¦                         ¦                           ¦          ¦
--------------------------+---------------------------+-----------


Лицо, ответственное за организацию работ по техническому обслуживанию и ремонту лифта

------------------------------------------------------------------
¦ Дата и номер приказа о ¦Должность, фамилия, имя,¦    Подпись   ¦
¦назначении и закреплении¦        отчество        ¦ответственного¦
¦                        ¦                        ¦     лица     ¦
+------------------------+------------------------+--------------+
¦                        ¦                        ¦              ¦
+------------------------+------------------------+--------------+
¦                        ¦                        ¦              ¦
-------------------------+------------------------+---------------


Лицо, ответственное за исправное состояние лифта

------------------------------------------------------------------
¦Дата и номер приказа    ¦ Фамилия, имя, отчество ¦    Подпись   ¦
¦(распоряжения) о назна- ¦                        ¦ответственного¦
¦чении и закреплении     ¦                        ¦     лица     ¦
+------------------------+------------------------+--------------+
¦                        ¦                        ¦              ¦
+------------------------+------------------------+--------------+
¦                        ¦                        ¦              ¦
-------------------------+------------------------+---------------


Сведения о ремонте и реконструкции лифта

------------------------------------------------------------------
¦ Дата ¦Сведения о ремонте и реконструкции¦Подпись ответственного¦
¦      ¦                                  ¦        лица          ¦
+------+----------------------------------+----------------------+
¦      ¦                                  ¦                      ¦
+------+----------------------------------+----------------------+
¦      ¦                                  ¦                      ¦
-------+----------------------------------+-----------------------


Запись результатов технического освидетельствования

------------------------------------------------------------------
¦Дата осви-¦   Результаты освидетельствования    ¦Срок следующего¦
¦детельст- ¦                                     ¦освидетельство-¦
¦вования   ¦                                     ¦вания          ¦
+----------+-------------------------------------+---------------+
¦          ¦                                     ¦               ¦
+----------+-------------------------------------+---------------+
¦          ¦                                     ¦               ¦
-----------+-------------------------------------+----------------

Лифт зарегистрирован за N ____________________________________
в ________________________________________________________________
(регистрирующий орган)
В паспорте пронумеровано ______________ страниц и прошнуровано
всего _________ листов, в том числе чертежей на _______ листах.

____________________________________________________  ____________
(должность, фамилия и инициалы регистрирующего лица)   (подпись)

_______________  Место штампа
(дата)

Сведения составили
специалисты - эксперты       ___________________/________________/
___________________/________________/


Источник - Постановление Госгортехнадзора России от 22.07.1994, Постановление Госстандарта России от 15.02.1996 № 65



ОФОРМИВ ОНЛАЙН-ЗАЯВКУ НА ЮРИДИЧЕСКИЕ УСЛУГИ ПРЯМО СЕЙЧАС, ВЫ ПОЛУЧИТЕ СКИДКУ 10%





Автоюрист Кемерово
Наши предложения
Юридическая консультация по трудовому, налоговому, земельному, уголовному и административному праву в Кемерово услуга трезвый водитель
Наши юристы окажут квалифицированную помощь юридическим лицам.
Регистрация и ликвидация предприятий. Представление интересов в арбитражном суде и судах общей юрисдикции. Консультации юриста по трудовому, административному и договорному праву. Юридическая помощь по налоговым делам. Содействие в возврате долгов и возмещение причиненного ущерба.
Юрист и адвокат по гражданским делам Автоюрист Частный детектив
Бесплатная консультация всем Услуги для граждан.
Профессиональные юридические консультации и защита граждан. Бесплатная помощь юристов в вопросах наследства. Круглосуточная помощь автоюриста (оспаривание действий ГИБДД, возврат водительского удостоверения, оспаривание виновности в ДТП) Споры со страховыми компаниями. Консультация юриста по семейным вопросам (развод, раздел имущества, определение места жительства детей, алименты, наследство), жилищным, земельным. Банковские споры и многое другое...
Звоните в Кемерово

Звоните в Москве и МО
Нас можно найти по адресу в Кемерово

650000, г. Кемерово, ул. Ноградская, 3 (отдельный вход с право от главного крыльца, со стороны ТРЦ "СОЛНЕЧНЫЙ")



Нас можно найти по адресу в Москве
143405, Московская область, г. Красногорск, Красногорский бульвар, 4 Всесезонный горнолыжный комплекс "СНЕЖ.КОМ." (Юридическая консультация по предварительной записи)
Мы работаем
Пн-Пт с 9:00 до 20:00

Сб-Вс: предварительная запись
Поделись страницей
Яндекс.МетрикаРейтинг@Mail.ru
