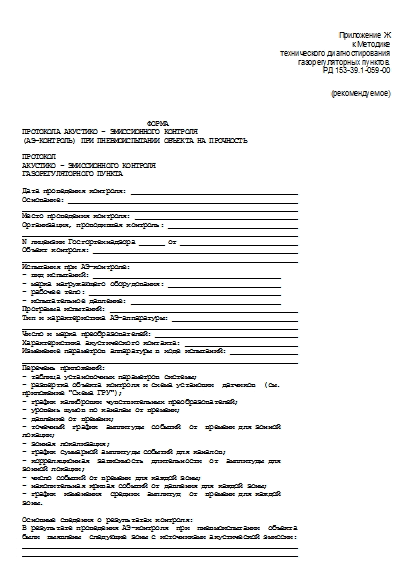

Протокол акустико-эмиссионного контроля газорегуляторного пункта (рекомендуемая форма)

Приложение Ж
к Методике
технического диагностирования
газорегуляторных пунктов.
РД 153-39.1-059-00

(рекомендуемое)

                              ФОРМА
ПРОТОКОЛА АКУСТИКО - ЭМИССИОННОГО КОНТРОЛЯ
(АЭ-КОНТРОЛЬ) ПРИ ПНЕВМОИСПЫТАНИИ ОБЪЕКТА НА ПРОЧНОСТЬ

ПРОТОКОЛ
АКУСТИКО - ЭМИССИОННОГО КОНТРОЛЯ
ГАЗОРЕГУЛЯТОРНОГО ПУНКТА

Дата проведения контроля: ________________________________________
Основание: _______________________________________________________
__________________________________________________________________
Место проведения контроля: _______________________________________
Организация, проводившая контроль: _______________________________
__________________________________________________________________
N лицензии Госгортехнадзора ______ от ____________________________
Объект контроля: _________________________________________________
__________________________________________________________________
Испытания при АЭ-контроле:
- вид испытаний: _____________________________________________
- марка нагружающего оборудования: ___________________________
- рабочее тело: ______________________________________________
- испытательное давление: ____________________________________
Программа испытаний: _____________________________________________
Тип и характеристика АЭ-аппаратуры: ______________________________
__________________________________________________________________
Число и марка преобразователей: __________________________________
Характеристика акустического контакта: ___________________________
Изменение параметров аппаратуры в ходе испытаний: ________________
__________________________________________________________________
Перечень приложений:
- таблица установочных параметров системы;
- развертка объекта контроля и схема установки  датчиков  (см.
приложение "Схема ГРУ");
- график калибровки чувствительных преобразователей;
- уровень шумов по каналам от времени;
- давление от времени;
- точечный  график  амплитуды  событий  от  времени для зонной
локации;
- зонная локализация;
- график суммарной амплитуды событий для каналов;
- корреляционная  зависимость  длительности  от  амплитуды для
зонной локации;
- число событий от времени для каждой зоны;
- накопительная кривая событий от давления для каждой зоны;
- график  изменения  средних  амплитуд  от  времени для каждой
зоны.

Основные сведения о результатах контроля:
В результате проведения АЭ-контроля  при  пневмоиспытании  объекта
были  выявлены  следующие зоны с источниками акустической эмиссии:
__________________________________________________________________
__________________________________________________________________
Классификация источников АЭ проводилась с использованием
__________________________________________________________________
в соответствии с РД-03-131-97.

Начальник лаборатории: ___________________________________________

Специалист по АЭ-контролю
II уровня квалификации: __________________________________________

Специалист по АЭ-контролю
I уровня квалификации: ___________________________________________

Специалист по АЭ-контролю
I уровня квалификации: ___________________________________________
