Паспорт трассы. Опись документов
Приложение к Руководящему документу Минсвязи РФ от 19.06.2000 N РД 45.156-2000

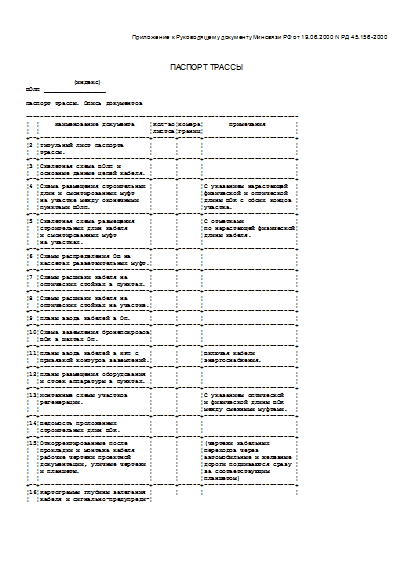

ПАСПОРТ ТРАССЫ
(индекс) ВОЛП _________________ Паспорт трассы. Опись документов --------------------------------------------------------------------------- ¦ ¦ Наименование документа ¦Кол-во¦Номера¦ Примечания ¦ ¦ ¦ ¦листов¦границ¦ ¦ +--+------------------------------+------+------+-------------------------+ ¦2 ¦Титульный лист паспорта ¦ ¦ ¦ ¦ ¦ ¦трассы. ¦ ¦ ¦ ¦ +--+------------------------------+------+------+-------------------------+ ¦3 ¦Скелетная схема ВОЛП и ¦ ¦ ¦ ¦ ¦ ¦основные данные цепей кабеля. ¦ ¦ ¦ ¦ +--+------------------------------+------+------+-------------------------+ ¦4 ¦Схема размещения строительных ¦ ¦ ¦С указанием нарастающей ¦ ¦ ¦длин и смонтированных муфт ¦ ¦ ¦физической и оптической ¦ ¦ ¦на участке между оконечными ¦ ¦ ¦длины ВОК с обоих концов ¦ ¦ ¦пунктами ВОЛП. ¦ ¦ ¦участка. ¦ +--+------------------------------+------+------+-------------------------+ ¦5 ¦Скелетная схема размещения ¦ ¦ ¦С отметками ¦ ¦ ¦строительных длин кабеля ¦ ¦ ¦по нарастающей физической¦ ¦ ¦и смонтированных муфт ¦ ¦ ¦длины кабеля. ¦ ¦ ¦на участках. ¦ ¦ ¦ ¦ +--+------------------------------+------+------+-------------------------+ ¦6 ¦Схемы распределения ОВ на ¦ ¦ ¦ ¦ ¦ ¦кассетах разветвительных муфт.¦ ¦ ¦ ¦ +--+------------------------------+------+------+-------------------------+ ¦7 ¦Схемы расшивки кабеля на ¦ ¦ ¦ ¦ ¦ ¦оптических стойках в пунктах. ¦ ¦ ¦ ¦ +--+------------------------------+------+------+-------------------------+ ¦8 ¦Схемы расшивки кабеля на ¦ ¦ ¦ ¦ ¦ ¦оптических стойках на участке.¦ ¦ ¦ ¦ +--+------------------------------+------+------+-------------------------+ ¦9 ¦Планы ввода кабелей в ОП. ¦ ¦ ¦ ¦ +--+------------------------------+------+------+-------------------------+ ¦10¦Схема заземления бронепокровов¦ ¦ ¦ ¦ ¦ ¦ВОК в шахтах ОП. ¦ ¦ ¦ ¦ +--+------------------------------+------+------+-------------------------+ ¦11¦Планы ввода кабелей в НРП с ¦ ¦ ¦Включая кабели ¦ ¦ ¦привязкой контуров заземлений.¦ ¦ ¦энергоснабжения. ¦ +--+------------------------------+------+------+-------------------------+ ¦12¦Планы размещения оборудования ¦ ¦ ¦ ¦ ¦ ¦и стоек аппаратуры в пунктах. ¦ ¦ ¦ ¦ +--+------------------------------+------+------+-------------------------+ ¦13¦Монтажные схемы участков ¦ ¦ ¦С указанием оптической ¦ ¦ ¦регенерации. ¦ ¦ ¦и физической длины ВОК ¦ ¦ ¦ ¦ ¦ ¦между смежными муфтами. ¦ +--+------------------------------+------+------+-------------------------+ ¦14¦Ведомость проложенных ¦ ¦ ¦ ¦ ¦ ¦строительных длин ВОК. ¦ ¦ ¦ ¦ +--+------------------------------+------+------+-------------------------+ ¦15¦Откорректированные после ¦ ¦ ¦(чертежи кабельных ¦ ¦ ¦прокладки и монтажа кабеля ¦ ¦ ¦переходов через ¦ ¦ ¦рабочие чертежи проектной ¦ ¦ ¦автомобильные и железные ¦ ¦ ¦документации, уличные чертежи ¦ ¦ ¦дороги подшиваются сразу ¦ ¦ ¦и планшеты. ¦ ¦ ¦за соответствующим ¦ ¦ ¦ ¦ ¦ ¦планшетом) ¦ +--+------------------------------+------+------+-------------------------+ ¦16¦Картограммы глубины залегания ¦ ¦ ¦ ¦ ¦ ¦кабеля и сигнально-предупреди-¦ ¦ ¦ ¦ ¦ ¦тельной ленты по участкам. ¦ ¦ ¦ ¦ ---+------------------------------+------+------+-------------------------- --------------------------------------------------------------------------- ¦ Составил: ¦ (должность) ¦ (Фамилия И.О.) ¦ (подпись) ¦ (дата) ¦ --------------+--------------+----------------+--------------+-------------
Источник - Руководящий документ Минсвязи РФ от 19.06.2000 № РД 45.156-2000
