Паспорт сосуда, работающего под давлением
Приложение 2 к Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением
(Образец)

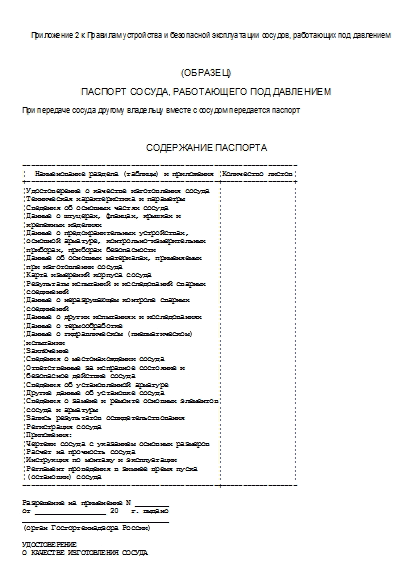

ПАСПОРТ СОСУДА, РАБОТАЮЩЕГО ПОД ДАВЛЕНИЕМ
При передаче сосуда другому владельцу вместе с сосудом передается паспорт
СОДЕРЖАНИЕ ПАСПОРТА
------------------------------------------------------------------ ¦ Наименование раздела (таблицы) и приложения ¦Количество листов¦ +----------------------------------------------+-----------------+ ¦Удостоверение о качестве изготовления сосуда ¦ ¦ ¦Техническая характеристика и параметры ¦ ¦ ¦Сведения об основных частях сосуда ¦ ¦ ¦Данные о штуцерах, фланцах, крышках и ¦ ¦ ¦крепежных изделиях ¦ ¦ ¦Данные о предохранительных устройствах, ¦ ¦ ¦основной арматуре, контрольно-измерительных ¦ ¦ ¦приборах, приборах безопасности ¦ ¦ ¦Данные об основных материалах, применяемых ¦ ¦ ¦при изготовлении сосуда ¦ ¦ ¦Карта измерений корпуса сосуда ¦ ¦ ¦Результаты испытаний и исследований сварных ¦ ¦ ¦соединений ¦ ¦ ¦Данные о неразрушающем контроле сварных ¦ ¦ ¦соединений ¦ ¦ ¦Данные о других испытаниях и исследованиях ¦ ¦ ¦Данные о термообработке ¦ ¦ ¦Данные о гидравлическом (пневматическом) ¦ ¦ ¦испытании ¦ ¦ ¦Заключение ¦ ¦ ¦Сведения о местонахождении сосуда ¦ ¦ ¦Ответственные за исправное состояние и ¦ ¦ ¦безопасное действие сосуда ¦ ¦ ¦Сведения об установленной арматуре ¦ ¦ ¦Другие данные об установке сосуда ¦ ¦ ¦Сведения о замене и ремонте основных элементов¦ ¦ ¦сосуда и арматуры ¦ ¦ ¦Запись результатов освидетельствования ¦ ¦ ¦Регистрация сосуда ¦ ¦ ¦Приложения: ¦ ¦ ¦Чертежи сосуда с указанием основных размеров ¦ ¦ ¦Расчет на прочность сосуда ¦ ¦ ¦Инструкция по монтажу и эксплуатации ¦ ¦ ¦Регламент проведения в зимнее время пуска ¦ ¦ ¦(остановки) сосуда ¦ ¦ -----------------------------------------------+------------------ Разрешение на применение N ________ от _________________ 20 г. выдано ___________________________________ (орган Госгортехнадзора России) УДОСТОВЕРЕНИЕ О КАЧЕСТВЕ ИЗГОТОВЛЕНИЯ СОСУДА __________________________________________________________________ (наименование сосуда) зав. N __________ изготовлен _____________________________________ (дата изготовления) __________________________________________________________________ (наименование и адрес изготовителя) __________________________________________________________________
1. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА И ПАРАМЕТРЫ
------------------------------------------------------------------ ¦Наименование частей сосуда ¦ ¦ ¦ ¦ +------------------------------------------+------+------+-------+ ¦Рабочее давление, МПа (кгс/см2) ¦ ¦ ¦ ¦ +------------------------------------------+------+------+-------+ ¦Расчетное давление, МПа (кгс/см2) ¦ ¦ ¦ ¦ +------------------------------------------+------+------+-------+ ¦Пробное давление испытания,¦гидравлическо-¦ ¦ ¦ ¦ ¦МПа (кгс/см2) ¦го ¦ ¦ ¦ ¦ ¦ +--------------+------+------+-------+ ¦ ¦пневматиче- ¦ ¦ ¦ ¦ ¦ ¦ского ¦ ¦ ¦ ¦ +---------------------------+--------------+------+------+-------+ ¦Рабочая температура среды, град. С ¦ ¦ ¦ ¦ +------------------------------------------+------+------+-------+ ¦Расчетная температура стенки, град. С ¦ ¦ ¦ ¦ +------------------------------------------+------+------+-------+ ¦Минимально допустимая отрицательная ¦ ¦ ¦ ¦ ¦температура стенки, град. С ¦ ¦ ¦ ¦ +------------------------------------------+------+------+-------+ ¦Наименование рабочей среды ¦ ¦ ¦ ¦ +------------------------------------------+------+------+-------+ ¦Характеристика рабочей ¦Класс опасности¦ ¦ ¦ ¦ ¦среды +---------------+------+------+-------+ ¦ ¦Взрывоопасность¦ ¦ ¦ ¦ ¦ +---------------+------+------+-------+ ¦ ¦Пожароопасность¦ ¦ ¦ ¦ +--------------------------+---------------+------+------+-------+ ¦Прибавка для компенсации коррозии ¦ ¦ ¦ ¦ ¦(эрозии), мм ¦ ¦ ¦ ¦ +------------------------------------------+------+------+-------+ ¦Вместимость, м3 ¦ ¦ ¦ ¦ +------------------------------------------+------+------+-------+ ¦Масса пустого сосуда 1 , кг ¦ ¦ ¦ ¦ +------------------------------------------+------+------+-------+ ¦Максимальная масса заливаемой ¦ ¦ ¦ ¦ ¦среды 1 , кг ¦ ¦ ¦ ¦ +------------------------------------------+------+------+-------+ ¦Расчетный срок службы сосуда, лет ¦ ¦ ¦ ¦ -------------------------------------------+------+------+--------
1 Для сосудов со сжиженными газами.
2. СВЕДЕНИЯ ОБ ОСНОВНЫХ ЧАСТЯХ СОСУДА
------------------------------------------------------------------ ¦Наимено-¦Коли-¦ Размеры, мм ¦Основной ¦ Данные о сварке ¦ ¦вание ¦чест-+------------------+ металл ¦ (пайке) ¦ ¦частей ¦во, ¦Диа- ¦Тол- ¦Длина+---------+--------------------+ ¦сосуда ¦шт. ¦метр ¦щина ¦(вы- ¦Мар-¦ГОСТ¦Способ¦Вид ¦Элект- ¦ ¦(обечай-¦ ¦(внут-¦стен-¦сота)¦ка ¦(ТУ)¦выпол-¦свар-¦роды, ¦ ¦ка, дни-¦ ¦ренний¦ки ¦ ¦ ¦ ¦нения ¦ки ¦свароч-¦ ¦ще, ре- ¦ ¦или ¦ ¦ ¦ ¦ ¦соеди-¦(пай-¦ная ¦ ¦шетка, ¦ ¦наруж-¦ ¦ ¦ ¦ ¦нения ¦ки) ¦прово- ¦ ¦трубы, ¦ ¦ный) ¦ ¦ ¦ ¦ ¦(свар-¦ ¦лока, ¦ ¦рубашка)¦ ¦ ¦ ¦ ¦ ¦ ¦ка, ¦ ¦припой ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦пайка)¦ ¦(тип, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦марка, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦или ТУ)¦ ---------+-----+------+-----+-----+----+----+------+-----+--------
3. ДАННЫЕ О ШТУЦЕРАХ, ФЛАНЦАХ, КРЫШКАХ И КРЕПЕЖНЫХ ИЗДЕЛИЯХ
------------------------------------------------------------------ ¦Наименование¦Количест-¦Размеры (мм) или номер¦ Материал ¦ ¦ ¦во, шт. ¦ по спецификации +------------------+ ¦ ¦ ¦ ¦ марка ¦ ГОСТ (ТУ)¦ -------------+---------+----------------------+-------+-----------
4. ДАННЫЕ О ПРЕДОХРАНИТЕЛЬНЫХ УСТРОЙСТВАХ, ОСНОВНОЙ АРМАТУРЕ, КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРАХ, ПРИБОРАХ БЕЗОПАСНОСТИ
------------------------------------------------------------------ ¦Наимено-¦Коли- ¦Место¦Услов- ¦Условное давле-¦Материал корпуса¦ ¦вание ¦чество,¦уста-¦ный про-¦ние, МПа +----------------+ ¦ ¦шт. ¦новки¦ход, мм ¦(гкс/см2) ¦ марка¦ГОСТ (ТУ)¦ ---------+-------+-----+--------+---------------+------+----------
5. ДАННЫЕ ОБ ОСНОВНЫХ МАТЕРИАЛАХ, ПРИМЕНЯЕМЫХ ПРИ ИЗГОТОВЛЕНИИ СОСУДА
-------------------------------------------------------------------------------------------------------------------------------------------------------------------- ¦Наиме-¦ Материал ¦ Данные механических испытаний по сертификату или протоколу заводских испытаний ¦Допол- ¦Химический состав по сертификату ¦ ¦нова- +-----------------------+-----------------------------------------------------------------------------------------+нитель-¦ или протоколу заводских ¦ ¦ние ¦Мар-¦Стан-¦Номер¦Номер ¦ При Т = 20 град. С ¦ При Т < 0 град. С ¦ные ¦ исследований ¦ ¦эле- ¦ка ¦дарт ¦плав-¦и дата+----------------------------------------------------------------+------------------------+данные +---------------------------------+ ¦мента ¦ ¦(ТУ) ¦ки ¦серти-¦ Предел ¦Времен- ¦Отно- ¦Отно- ¦ Ударная вязкость ¦ Ударная ¦Темпе- ¦Тип ¦(ульт- ¦C¦Mn¦Si¦Cr¦Ni¦Mo¦Cu¦Ti¦V¦S¦P¦Про-¦ ¦ ¦ ¦ ¦(пар-¦фика- ¦текучести¦ное соп- ¦ситель-¦ситель-+----------------------------+ вязкость, ¦ратура,¦об- ¦разву- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦чие ¦ ¦ ¦ ¦ ¦тии) ¦та ¦ Re, МПА ¦ротивле- ¦ное ¦ное су-¦До старе- ¦После ста- ¦Тип ¦ Дж/см2 ¦град. С¦раз-¦ковой ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦эле-¦ ¦ ¦ ¦ ¦ ¦(про- ¦(кгс/см2)¦ние (пре-¦удли- ¦жение, ¦ния, Дж/см2¦рения, ¦об- ¦(кгс.м/см2)¦ ¦ца ¦конт- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦мен-¦ ¦ ¦ ¦ ¦ ¦токо- ¦ ¦дел проч-¦нение ¦пси, % ¦(кгс.м/см2)¦Дж/см2 ¦раз-¦ ¦ ¦ ¦роль, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ты ¦ ¦ ¦ ¦ ¦ ¦ла) ¦ ¦ности) ¦А5, % ¦ ¦ ¦(кгс.м/см2)¦ца ¦ ¦ ¦ ¦испыта-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Rm, МПА ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ния на ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(кгс/см2)¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦твер- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦дость, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦состоя-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ние ис-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ходной ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦термо- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦обра- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ботки и¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦др.) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ -------+----+-----+-----+------+---------+---------+-------+-------+-----------+-----------+----+-----------+-------+----+-------+-+--+--+--+--+--+--+--+-+-+-+-----
6. КАРТА ИЗМЕРЕНИЙ КОРПУСА СОСУДА
-------------------------------------------------------------------------- ¦Наиме- ¦Но-¦Но-¦ Диаметр, мм ¦Оваль- ¦Отклоне- ¦ Смещение кромок ¦ ¦нование¦мер¦мер+----------------+ность, % ¦ние от ¦ сварных стыковых ¦ ¦элемен-¦эс-¦се-¦Номи-¦Отклонение+---------+прямоли- ¦ соединений, мм ¦ ¦та ¦ки-¦че-¦наль-+----------+до- ¦из- ¦нейнос- +-------------------+ ¦ ¦за ¦ния¦ный ¦до- ¦изме-¦пус-¦ме- ¦ти, мм ¦продоль- ¦кольцевых¦ ¦ ¦ ¦ ¦на- ¦пус-¦рен- ¦кае-¦рен-+---------+ных ¦ ¦ ¦ ¦ ¦ ¦руж- ¦кае-¦ное ¦мое ¦ное ¦до- ¦из- +---------+---------+ ¦ ¦ ¦ ¦ный ¦мое ¦ ¦ ¦ ¦пус-¦ме- ¦до- ¦из- ¦до- ¦из- ¦ ¦ ¦ ¦ ¦или ¦ ¦ ¦ ¦ ¦кае-¦рен-¦пус-¦ме- ¦пус-¦ме- ¦ ¦ ¦ ¦ ¦внут-¦ ¦ ¦ ¦ ¦мая ¦ная ¦кае-¦рен-¦кае-¦рен-¦ ¦ ¦ ¦ ¦рен- ¦ ¦ ¦ ¦ ¦ ¦ ¦мое ¦ное ¦мое ¦ное ¦ ¦ ¦ ¦ ¦ний ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ --------+---+---+-----+----+-----+----+----+----+----+----+----+----+-----
7. РЕЗУЛЬТАТЫ ИСПЫТАНИЙ И ИССЛЕДОВАНИЙ СВАРНЫХ СОЕДИНЕНИЙ
--------------------------------------------------------------------------------------------------------------------------------------------- ¦Наимено-¦Доку- ¦ Механические испытания ¦Металлографи-¦Клей-¦ ¦вание ¦мент о+-------------------------------------------------------------------------------------------------------+ческие иссле-¦мо ¦ ¦элемента¦прове-¦ Сварное соединение ¦ Металл шва ¦ Зона термического ¦Оцен-¦дования ¦свар-¦ ¦и номер ¦дении +------------------------------------------+-----------------------+ влияния (околошовная зона) ¦ка +-------------+щика ¦ ¦чертежа ¦испы- ¦Времен- ¦ Ударная вязкость ¦Диаметр¦Времен- ¦Отно- ¦Твер-+------------------------------+ ¦Номер и¦Оцен-¦ ¦ ¦(эскиза)¦таний ¦ное соп- +------------------------+ правки¦ное соп- ¦ситель-¦дость¦ Ударная вязкость ¦Твер-¦ ¦дата ¦ка ¦ ¦ ¦с указа-¦(номер¦ротивле- ¦ Величина, ¦Темпе- ¦Тип ¦ и угол¦ротивле- ¦ное ¦НВ +------------------------+дость¦ ¦доку- ¦ ¦ ¦ ¦нием со-¦и да- ¦ние Rm, ¦ Дж/см2 ¦ратура,¦об- ¦ изгиба¦ние Rm, ¦удли- ¦ ¦ Величина, ¦Темпе- ¦Тип-¦НВ ¦ ¦мента ¦ ¦ ¦ ¦едине- ¦та) ¦(кгс/см2)¦(кгс.м/см2)¦град. С¦раз-¦ ¦(кгс/см2)¦нение ¦ ¦ Дж/см2 ¦ратура,¦об- ¦ ¦ ¦макро- ¦ ¦ ¦ ¦ния, для¦ ¦ ¦ ¦ ¦ца ¦ ¦ ¦А5, % ¦ ¦(кгс.м/см2)¦град. С¦раз-¦ ¦ ¦или ми-¦ ¦ ¦ ¦которого¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ца ¦ ¦ ¦кроисс-¦ ¦ ¦ ¦изготов-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ледова-¦ ¦ ¦ ¦лялись ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ния ¦ ¦ ¦ ¦конт- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦рольные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦соеди- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦нения ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ---------+------+---------+-----------+-------+----+------ +---------+-------+-----+-----------+-------+----+-----+-----+-------+-----+------
8. ДАННЫЕ О НЕРАЗРУШАЮЩЕМ КОНТРОЛЕ СВАРНЫХ СОЕДИНЕНИЙ
------------------------------------------------------------------ ¦Обозначение ¦Номер и дата¦ Метод ¦ Объем ¦Описание¦ Оценка ¦ ¦сварного шва¦документа о ¦контроля¦контроля, %¦дефектов¦ ¦ ¦ ¦ проведении ¦ ¦ ¦ ¦ ¦ ¦ ¦ контроля ¦ ¦ ¦ ¦ ¦ -------------+------------+--------+-----------+--------+---------
9. ДАННЫЕ О ДРУГИХ ИСПЫТАНИЯХ И ИССЛЕДОВАНИЯХ
10. ДАННЫЕ О ТЕРМООБРАБОТКЕ
------------------------------------------------------------------ ¦Наименование¦Номер ¦Вид ¦Темпе-¦ Скорость, ¦Продол-¦ Способ ¦ ¦ элемента ¦и дата¦термо-¦ратура¦ град. С/ч ¦житель-¦охлаждения¦ ¦ ¦доку- ¦обра- ¦термо-+-----------+ность ¦ ¦ ¦ ¦мента ¦ботки ¦обра- ¦наг-¦охлаж-¦выдерж-¦ ¦ ¦ ¦ ¦ ¦ботки,¦рева¦дения ¦ки, ч ¦ ¦ ¦ ¦ ¦ ¦град. ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦С ¦ ¦ ¦ ¦ ¦ -------------+------+------+------+----+------+-------+-----------
11. ДАННЫЕ О ГИДРАВЛИЧЕСКОМ (ПНЕВМАТИЧЕСКОМ) ИСПЫТАНИИ
Сосуд успешно прошел следующие испытания:
------------------------------------------------------------------ ¦ Вид и условия испытания ¦Испытываемая часть сосуда¦ +--------------------------------------+-------------------------+ ¦Гидравличе- ¦Пробное давление, МПа ¦ ¦ ¦ ¦ ¦ ¦ское испыта- ¦(кгс/см2) ¦ ¦ ¦ ¦ ¦ ¦ние +----------------------+--------+---+-------+----+ ¦ ¦Испытательная среда ¦ ¦ ¦ ¦ ¦ ¦ +----------------------+--------+---+-------+----+ ¦ ¦Температура испыта- ¦ ¦ ¦ ¦ ¦ ¦ ¦тельной среды, град. С¦ ¦ ¦ ¦ ¦ ¦ +----------------------+--------+---+-------+----+ ¦ ¦Продолжительность вы- ¦ ¦ ¦ ¦ ¦ ¦ ¦держки, ч (мин.) ¦ ¦ ¦ ¦ ¦ +---------------+----------------------+--------+---+-------+----+ ¦Пневматиче- ¦Пробное давление, ¦ ¦ ¦ ¦ ¦ ¦ское испыта- ¦МПа (кгс/см2) ¦ ¦ ¦ ¦ ¦ ¦ние +----------------------+--------+---+-------+----+ ¦ ¦Продолжительность вы- ¦ ¦ ¦ ¦ ¦ ¦ ¦держки, ч (мин.) ¦ ¦ ¦ ¦ ¦ +---------------+----------------------+--------+---+-------+----+ ¦Положение сосуда при испытании 1 ¦горизон-¦ ¦верти- ¦ ¦ ¦ ¦тальное ¦ ¦кальное¦ ¦ ---------------------------------------+--------+---+-------+-----
1 В нужной графе указать "Да".
12. ЗАКЛЮЧЕНИЕ Сосуд изготовлен в полном соответствии с Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением, и техническими условиями ___________________________________________ (наименование, обозначение и дата утверждения документа) Сосуд подвергнут наружному и внутреннему осмотру и гидравлическому (пневматическому) испытанию пробным давлением согласно разделу 11 настоящего паспорта. Сосуд признан годным для работы с указанными в настоящем паспорте параметрами. Главный инженер _________________ ________________________________ (подпись) (расшифровка подписи) М.П. Начальник ОТК _________________ _______________________ (подпись) (расшифровка подписи) "__" ____________________ 20 г. (дата)
13. СВЕДЕНИЯ О МЕСТОНАХОЖДЕНИИ СОСУДА
------------------------------------------------------------------ ¦ Наименование ¦Местонахождение сосуда¦Дата установки ¦ ¦ предприятия-владельца ¦ ¦ ¦ --------------------------+----------------------+----------------
14. ОТВЕТСТВЕННЫЕ ЗА ИСПРАВНОЕ СОСТОЯНИЕ И БЕЗОПАСНОЕ ДЕЙСТВИЕ СОСУДА
------------------------------------------------------------------ ¦Номер и дата при-¦ Должность, фамилия, имя, отчество ¦ Подпись¦ ¦каза о назначении¦ ответственного ¦ ¦ ------------------+-------------------------------------+---------
15. СВЕДЕНИЯ ОБ УСТАНОВЛЕННОЙ АРМАТУРЕ
---------------------------------------------------------------------------- ¦Да-¦Наименова-¦Количест-¦Условный¦Условное ¦Мате- ¦Место¦Подпись ответ- ¦ ¦та ¦ние ¦во, шт. ¦ проход,¦давление,¦риал ¦уста-¦ственного лица ¦ ¦ ¦ ¦ ¦ мм ¦ МПа ¦(марка,¦новки¦за исправное со-¦ ¦ ¦ ¦ ¦ ¦(кгс/см2)¦ГОСТ ¦ ¦стояние и безо- ¦ ¦ ¦ ¦ ¦ ¦ ¦или ТУ)¦ ¦пасное действие ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦сосуда ¦ ----+----------+---------+--------+---------+-------+-----+-----------------
16. ДРУГИЕ ДАННЫЕ ОБ УСТАНОВКЕ СОСУДА
а) коррозионность среды ______________________________________
б) противокоррозионное покрытие ______________________________
в) тепловая изоляция _________________________________________
г) футеровка _________________________________________________
д) схема подключения сосуда в установку (линию) ______________
17. СВЕДЕНИЯ О ЗАМЕНЕ И РЕМОНТЕ ОСНОВНЫХ ЭЛЕМЕНТОВ СОСУДА И АРМАТУРЫ
------------------------------------------------------------------ ¦Освидетельствование¦Разрешенное давление,¦ Срок следующего ¦ +-------------------+ МПа (кгс/см2) ¦ освидетельствования ¦ ¦ Дата ¦ Результаты ¦ ¦ ¦ -------+------------+---------------------+-----------------------
18. ЗАПИСЬ РЕЗУЛЬТАТОВ ОСВИДЕТЕЛЬСТВОВАНИЯ
------------------------------------------------------------------ ¦Дата¦ Сведения о замене и ремонте ¦Подпись ответственного лица,¦ ¦ ¦ ¦ проводившего работы ¦ -----+------------------------------+----------------------------- 19. РЕГИСТРАЦИЯ СОСУДА Сосуд зарегистрирован за N _______________________________________ в ________________________________________________________________ (регистрирующий орган) В паспорте пронумеровано и прошнуровано _________ страниц и ______ чертежей. ___________________________ ____________________ _________________ (должность представителя (подпись) (Ф.И.О.) регистрирующего органа) М.П. "__" _____________ 20 г.
Примечание. К паспорту должны быть приложены:
чертежи сосуда с указанием основных размеров;
расчет на прочность;
инструкция по монтажу и эксплуатации, включая регламент проведения в зимнее время пуска (остановки) сосуда.
При необходимости могут быть дополнительно приложены другие документы (например, сводный лист заводских изменений, комплектовочная ведомость, спецификация с указанием основных размеров сборочных единиц и т.п.).
Источник - Постановление Госгортехнадзора России от 11.06.2003 № 91
