Паспорт насосной станции (рекомендуемая форма)

Приложение 5 к Типовой инструкции по технической эксплуатации тепловых сетей систем коммунального теплоснабжения

(рекомендуемое)

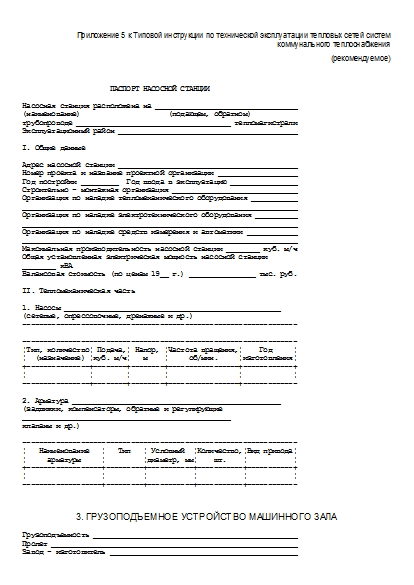

                     ПАСПОРТ НАСОСНОЙ СТАНЦИИ

Насосная станция расположена на __________________________________
(наименование)                     (подающем, обратном)
трубопроводе _____________________________________ тепломагистрали
Эксплуатационный район ___________________________________________

I. Общие данные

Адрес насосной станции ___________________________________________
Номер проекта и название проектной организации ___________________
Год постройки _________  Год ввода в эксплуатацию ________________
Строительно - монтажная организация ______________________________
Организация по наладке тепломеханического оборудования ___________
__________________________________________________________________
Организация по наладке электротехнического оборудования __________
__________________________________________________________________
Организация по наладке средств измерения и автоматики ____________
__________________________________________________________________
Максимальная производительность насосной станции ________ куб. м/ч
Общая установленная электрическая мощность насосной станции
________ кВА
Балансовая стоимость (по ценам 19__ г.) ________________ тыс. руб.

II. Тепломеханическая часть

1. Насосы ____________________________________________________
(сетевые, опрессовочные, дренажные и др.)
------------------------------------------------------------------

------------------------------------------------------------------
¦Тип, количество¦ Подача,¦ Напор, ¦Частота вращения,¦    Год     ¦
¦  (назначение) ¦куб. м/ч¦   м    ¦     об/мин.     ¦изготовления¦
+---------------+--------+--------+-----------------+------------+
¦               ¦        ¦        ¦                 ¦            ¦
----------------+--------+--------+-----------------+-------------

2. Арматура __________________________________________________
(задвижки, компенсаторы, обратные и регулирующие
__________________________________________________
клапаны и др.)

------------------------------------------------------------------
¦   Наименование   ¦   Тип   ¦ Условный  ¦Количество,¦Вид привода¦
¦     арматуры     ¦         ¦диаметр, мм¦    шт.    ¦           ¦
+------------------+---------+-----------+-----------+-----------+
¦                  ¦         ¦           ¦           ¦           ¦
-------------------+---------+-----------+-----------+------------

3. Грузоподъемное устройство машинного зала

Грузоподъемность _________________________________________________
Пролет ___________________________________________________________
Завод - изготовитель _____________________________________________

------------------------------------------------------------------
¦       Дата           ¦     Результат       ¦  Срок следующего  ¦
¦ освидетельствования  ¦ освидетельствования ¦освидетельствования¦
+----------------------+---------------------+-------------------+
¦                      ¦                     ¦                   ¦
-----------------------+---------------------+--------------------

4. Трубы

------------------------------------------------------------------
¦Наименование¦Длина,¦Наруж-¦Толщина¦Марка ¦ГОСТ,¦Номер ¦Параметры¦
¦  участка   ¦  м   ¦ный   ¦стенки,¦метал-¦груп-¦серти-¦и дата   ¦
¦            ¦      ¦диа-  ¦  мм   ¦ла    ¦па   ¦фиката¦гидравли-¦
¦            ¦      ¦метр, ¦       ¦      ¦труб ¦      ¦ческих   ¦
¦            ¦      ¦мм    ¦       ¦      ¦     ¦      ¦испытаний¦
+------------+------+------+-------+------+-----+------+---------+
¦Коллектор   ¦      ¦      ¦       ¦      ¦     ¦      ¦         ¦
¦Обвязка     ¦      ¦      ¦       ¦      ¦     ¦      ¦         ¦
¦сетевых     ¦      ¦      ¦       ¦      ¦     ¦      ¦         ¦
¦насосов     ¦      ¦      ¦       ¦      ¦     ¦      ¦         ¦
¦Перемычки   ¦      ¦      ¦       ¦      ¦     ¦      ¦         ¦
¦для регули- ¦      ¦      ¦       ¦      ¦     ¦      ¦         ¦
¦рования     ¦      ¦      ¦       ¦      ¦     ¦      ¦         ¦
-------------+------+------+-------+------+-----+------+----------

5. Изоляция

------------------------------------------------------------------
¦Наименование участка,¦Антикоррозион-¦Теплоизоляционный ¦Наружное¦
¦       места         ¦ное покрытие  ¦материал и толщина¦покрытие¦
¦                     ¦              ¦     слоя, мм     ¦        ¦
+---------------------+--------------+------------------+--------+
¦Коллектор            ¦              ¦                  ¦        ¦
¦Обвязка сетевых      ¦              ¦                  ¦        ¦
¦насосов              ¦              ¦                  ¦        ¦
¦Перемычки для регули-¦              ¦                  ¦        ¦
¦рования              ¦              ¦                  ¦        ¦
----------------------+--------------+------------------+---------

III. Строительная часть

Этажность здания _________________________________________________
Кубатура здания ___________________________________________ куб. м
Полная площадь _____________________________________________ кв. м
В том числе:
машинного зала _________________________________________ кв. м
щита управления ________________________________________ кв. м
щита 380/220 В _________________________________________ кв. м
трансформаторной _______________________________________ кв. м
вспомогательных помещений ______________________________ кв. м
Фундаменты:
под стены ____________________________________________________
под оборудование _____________________________________________
Стены ____________________________________________________________
Полы машинного зала ______________________________________________
Полы щита управления _____________________________________________
Полы щита 380/220 В ______________________________________________
Полы распределительного устройства _______________________________
Междуэтажное перекрытие __________________________________________
Кровельное покрытие ______________________________________________
Отопление _________________________________________ ГДж/ч (Гкал/ч)
Вентиляция ________________________________________ ГДж/ч (Гкал/ч)

IV. Электрическая часть

1. Распределительное устройство (РП)

------------------------------------------------------------------
¦Наименование панелей¦    Тип    ¦Количество¦Завод - изготовитель¦
+--------------------+-----------+----------+--------------------+
¦                    ¦           ¦          ¦                    ¦
---------------------+-----------+----------+---------------------

2. Щит 380/220 В

------------------------------------------------------------------
¦Наименование панелей¦    Тип    ¦Количество¦Завод - изготовитель¦
+--------------------+-----------+----------+--------------------+
¦                    ¦           ¦          ¦                    ¦
---------------------+-----------+----------+---------------------

3. Электродвигатели

------------------------------------------------------------------
¦Тип и количество¦Мощность,¦Напряжение,¦Частота вращения, об/мин.¦
¦                ¦   кВт   ¦     В     ¦                         ¦
+----------------+---------+-----------+-------------------------+
¦                ¦         ¦           ¦                         ¦
-----------------+---------+-----------+--------------------------

4. Трансформаторы

------------------------------------------------------------------
¦Наименование¦Характеристика¦Количество¦   Завод -  ¦Дата ревизии¦
¦            ¦              ¦          ¦изготовитель¦            ¦
+------------+--------------+----------+------------+------------+
¦            ¦              ¦          ¦            ¦            ¦
-------------+--------------+----------+------------+-------------

5. Щит управления

------------------------------------------------------------------
¦Наименование панелей¦    Тип    ¦Количество¦Завод - изготовитель¦
+--------------------+-----------+----------+--------------------+
¦                    ¦           ¦          ¦                    ¦
---------------------+-----------+----------+---------------------

6. Электроизмерительные приборы

------------------------------------------------------------------
¦Наименование¦    Тип     ¦Предел измерения¦Количество¦Примечание¦
+------------+------------+----------------+----------+----------+
¦            ¦            ¦                ¦          ¦          ¦
-------------+------------+----------------+----------+-----------

7. Приборы и аппаратура технологического контроля, автоматики, телемеханики и связи

------------------------------------------------------------------
¦Наименование панелей¦    Тип    ¦Количество¦Завод - изготовитель¦
+--------------------+-----------+----------+--------------------+
¦                    ¦           ¦          ¦                    ¦
---------------------+-----------+----------+---------------------

V. Проведение испытаний

------------------------------------------------------------------
¦Объект испытаний¦Цель испытаний¦Испытания¦Результаты¦   Дата    ¦
¦                ¦              ¦ провел  ¦испытаний ¦           ¦
+----------------+--------------+---------+----------+-----------+
¦                ¦              ¦         ¦          ¦           ¦
-----------------+--------------+---------+----------+------------

VI. Сведения о замене и ремонте

------------------------------------------------------------------
¦Объект ремонта или замены¦Причина ремонта¦Организация, произво- ¦
¦                         ¦  или замены   ¦дившая работу.        ¦
¦                         ¦               ¦Подпись ответственного¦
¦                         ¦               ¦лица. Дата            ¦
+-------------------------+---------------+----------------------+
¦                         ¦               ¦                      ¦
--------------------------+---------------+-----------------------

Паспорт составлен "___" _____________ г.
Исполнитель ______________________________________________________
(должность, Ф.И.О., подпись)

Руководитель ОЭТС ________________________________________________
(должность, Ф.И.О., подпись)

Источник - Приказ Госстроя России от 13.12.2000 № 285
