Отчет испытаний поездок тягово-энергетической лаборатории

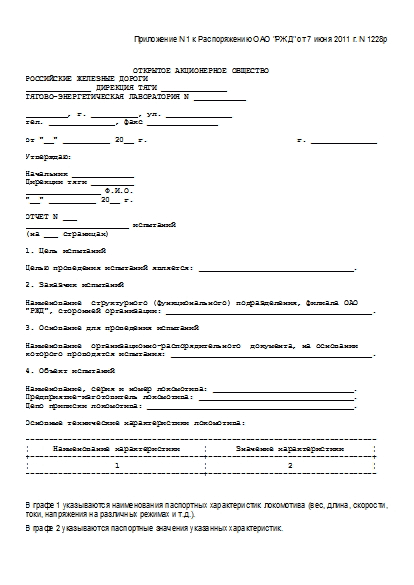

Приложение N 1 к Распоряжению ОАО "РЖД" от 7 июня 2011 г. N 1228р
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО РОССИЙСКИЕ ЖЕЛЕЗНЫЕ ДОРОГИ ______________ ДИРЕКЦИЯ ТЯГИ ______________ ТЯГОВО-ЭНЕРГЕТИЧЕСКАЯ ЛАБОРАТОРИЯ N ___________ _________, г. __________, ул. ______________ тел. ______________, факс _______________ от "__" __________ 20__ г. г. ______________ Утверждаю: Начальник _____________ Дирекции тяги _________ ________________ Ф.И.О. "__" __________ 20__ г. ОТЧЕТ N ___ ______________________ испытаний (на ___ страницах) 1. Цель испытаний Целью проведения испытаний является: _________________________________. 2. Заказчик испытаний Наименование структурного (функционального) подразделения, филиала ОАО "РЖД", сторонней организации: ____________________________________________. 3. Основание для проведения испытаний Наименование организационно-распорядительного документа, на основании которого проводятся испытания: ___________________________________________. 4. Объект испытаний Наименование, серия и номер локомотива: ______________________________. Предприятие-изготовитель локомотива: _________________________________. Депо приписки локомотива: ____________________________________________. Основные технические характеристики локомотива: --------------------------------------------------------------------------- ¦ Наименование характеристики ¦ Значение характеристики ¦ +-------------------------------------+-----------------------------------+ ¦ 1 ¦ 2 ¦ --------------------------------------+------------------------------------
В графе 1 указываются наименования паспортных характеристик локомотива (вес, длина, скорости, токи, напряжения на различных режимах и т.д.).
В графе 2 указываются паспортные значения указанных характеристик.
5. Характеристика испытаний
5.1. Сроки проведения испытаний: _____________________________________. 5.2. Количество опытных поездок по участкам обслуживания локомотивных бригад: __________________________________________________________________. --------------------------------------------------------------------------- ¦N опытной¦Номер ¦Дата¦Участок ¦ Вес ¦Число ¦ Вагонов ¦ Вагонов ¦ Вид ¦ ¦ поездки ¦поезда¦ ¦ ¦поезда¦ осей ¦физических ¦условных ¦груза ¦ +---------+------+----+--------+------+------+-----------+---------+------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ ----------+------+----+--------+------+------+-----------+---------+-------
В графе 1 указываются номера опытных поездок в порядке выполнения.
В графе 9 указывается вид груза (налив, уголь, металл, руда, зерно, техника, порожний состав и др.).
5.3. Характеристика плана и профиля пути:
а) на участке _____________________ (в четном направлении):
--------------------------------------------------------------------------- ¦Участок¦ Характеристика расчетного подъема ¦Перегон¦Состояние¦ ¦ +-----------------------------------------------+участка¦ рельс ¦ ¦ ¦Расчетный уклон ¦Длина, м¦ Средний ¦ Процент ¦ ¦ ¦ ¦ ¦ с учетом ¦ ¦ радиус ¦ длины ¦ ¦ ¦ ¦ ¦дополнительного ¦ ¦кривых, м¦ кривых ¦ ¦ ¦ ¦ ¦сопротивления от¦ ¦ ¦ от длины ¦ ¦ ¦ ¦ ¦кривых, промилле¦ ¦ ¦подъема, % ¦ ¦ ¦ +-------+----------------+--------+---------+-----------+-------+---------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ --------+----------------+--------+---------+-----------+-------+----------
В графе 2 указывается расчетный уклон с учетом дополнительного сопротивления от кривых, рассчитанный согласно ПТР.
В графе 4 указывается средний радиус кривых, рассчитанный как среднеарифметическое значение от величин радиусов кривых на подъеме.
В графе 5 указывается процент длины кривых от длины подъема рассчитанный как отношение суммы длин кривых к общей длине подъема.
В графе 7 указывается состояние рельс (замазученность, листопад, иней и др.).
б) на участке _____________________ (в нечетном направлении):
--------------------------------------------------------------------------- ¦Участок¦ Характеристика расчетного подъема ¦Перегон¦Состояние¦ ¦ +-----------------------------------------------+участка¦ рельс ¦ ¦ ¦Расчетный уклон ¦Длина, м¦ Средний ¦ Процент ¦ ¦ ¦ ¦ ¦ с учетом ¦ ¦ радиус ¦ длины ¦ ¦ ¦ ¦ ¦дополнительного ¦ ¦кривых, м¦ кривых ¦ ¦ ¦ ¦ ¦сопротивления от¦ ¦ ¦ от длины ¦ ¦ ¦ ¦ ¦кривых, промилле¦ ¦ ¦подъема, % ¦ ¦ ¦ +-------+----------------+--------+---------+-----------+-------+---------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ --------+----------------+--------+---------+-----------+-------+----------
5.4. Ведение поезда осуществляли машинисты и машинисты-инструктора:
а) на участке _____________________ (в четном направлении):
--------------------------------------------------------------------------- ¦ N опытной ¦ Участок ¦ Ф.И.О. ¦ ТЧ приписки ¦ Класс ¦ ¦ поездки ¦ полигона ¦ машиниста ¦ бригады ¦ квалификации ¦ +---------------+-----------+-------------+--------------+----------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ ----------------+-----------+-------------+--------------+-----------------
б) на участке _____________________ (в нечетном направлении):
--------------------------------------------------------------------------- ¦ N опытной ¦ Участок ¦ Ф.И.О. ¦ ТЧ приписки ¦ Класс ¦ ¦ поездки ¦ полигона ¦ машиниста ¦ бригады ¦ квалификации ¦ +---------------+-----------+-------------+--------------+----------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ ----------------+-----------+-------------+--------------+-----------------
5.5. Климатические условия окружающей среды и условия сцепления бандажей колесных пар с рельсами:
а) на участке _____________________ (в четном направлении):
--------------------------------------------------------------------------- ¦ Участок ¦ Параметр ¦ ¦ ¦ +------------------------------------------+---------------+ ¦ ¦ Температура, ¦ Осадки ¦Давление воздуха,¦ Общие условия ¦ ¦ ¦ °C ¦ ¦ мм рт. ст. ¦ сцепления ¦ +--------------+--------------+---------+-----------------+---------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ ---------------+--------------+---------+-----------------+----------------
б) на участке _____________________ (в нечетном направлении):
--------------------------------------------------------------------------- ¦ Участок ¦ Параметр ¦ ¦ ¦ +------------------------------------------+---------------+ ¦ ¦ Температура, ¦ Осадки ¦Давление воздуха,¦ Общие условия ¦ ¦ ¦ °C ¦ ¦ мм рт. ст. ¦ сцепления ¦ +--------------+--------------+---------+-----------------+---------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ ---------------+--------------+---------+-----------------+----------------
В графе 3 указывается наличие осадков (дождь, снег, изморось и др.).
В графе 5 указываются общие условия сцепления (хорошее, удовлетворительное, неудовлетворительное).
6. Объем испытаний
В процессе испытаний на участке _____________________ производились прямые, косвенные измерения, а также расчеты других параметров, характеризующих состояние локомотива и состава поезда:
--------------------------------------------------------------------------- ¦N п/п¦ Наименование ¦Метод измерения ¦ Единицы ¦ ¦ ¦ контролируемого параметра ¦ или расчета ¦ измерений ¦ +-----+---------------------------------+----------------+----------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ ------+---------------------------------+----------------+-----------------
В графе 2 указывается наименование контролируемых параметров (скорость, ток, напряжение, сила тяги и др.).
В графе 3 указывается метод измерения или расчета (прямые измерения - с датчиков установленных непосредственно в цепях измерений; косвенные измерения - измерения с датчиков установленных во вспомогательные цепи: напряжение контактной сети, ток электровоза переменного тока; расчетные параметры - температура, мощность, тяга).
7. Наименование нормативной документации, описывающей методику проведения испытаний
-------------------------------------------------------------------------- ¦ N п/п ¦ Номер документа ¦ Название документа ¦ +---------+--------------------+-----------------------------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ ----------+--------------------+------------------------------------------
8. Перечень средств измерений, используемых при проведении испытаний
8.1. Метрологические характеристики измерительно-вычислительного комплекса:
--------------------------------------------------------------------------- ¦Год выпуска¦ Заводской ¦ Изготовитель ¦Наименование¦ Номер в ¦ ¦ ¦ номер ¦(страна, предприятие)¦ ¦Госреестре СИ¦ +-----------+------------+---------------------+------------+-------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ ------------+------------+---------------------+------------+--------------
8.2. Метрологические характеристики средств измерений ТЭЛ:
--------------------------------------------------------------------------- ¦ Наименование ¦ Наименование СИ ¦Заводской номер ¦ Изготовитель ¦ ¦измеряемого параметра¦ ¦ ¦ ¦ +---------------------+-----------------+----------------+----------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ ----------------------+-----------------+----------------+----------------- --------------------------------------------------------------------------- ¦ Метрологические характеристики СИ ¦ Свидетельство о поверке ¦ +-------------------------------------------+(калибровке) СИ, номер, дата,¦ ¦ Диапазон ¦Класс точности (относительная ¦ срок действия ¦ ¦ измерений ¦ погрешность измерения) ¦ ¦ +------------+------------------------------+-----------------------------+ ¦ 5 ¦ 6 ¦ 7 ¦ -------------+------------------------------+------------------------------
8.3. Метрологические характеристики штатных средств измерений, установленных на локомотиве:
--------------------------------------------------------------------------- ¦ Наименование ¦ Наименование СИ ¦Заводской номер ¦ Изготовитель ¦ ¦измеряемого параметра¦ ¦ ¦ ¦ +---------------------+-----------------+----------------+----------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ ----------------------+-----------------+----------------+----------------- --------------------------------------------------------------------------- ¦ Метрологические характеристики СИ ¦ Свидетельство о поверке ¦ +-------------------------------------------+(калибровке) СИ, номер, дата,¦ ¦ Диапазон ¦Класс точности (относительная ¦ срок действия ¦ ¦ измерений ¦ погрешность измерения) ¦ ¦ +------------+------------------------------+-----------------------------+ ¦ 5 ¦ 6 ¦ 7 ¦ -------------+------------------------------+------------------------------
В графе 2 указывается наименование средства измерения (датчик, амперметр и др.).
9. Отказы в работе оборудования и отклонения от программы и методики испытаний
Отказы и сбои в работе измерительной системы: ________________________. Отказы в работе испытуемого локомотива: ______________________________. Отказы в работе вагонов состава поезда: ______________________________. Отказы и сбои в работе элементов инфраструктуры: _____________________. Нарушения в организации перевозочного процесса: ______________________. Нарушения в организации проведения испытаний: ________________________. Отклонения в техническом состоянии испытуемого локомотива: ____________ __________________________________________________________________________. 10. Результаты тяговых расчетов Результаты выполненных тяговых расчетов для установления весовой нормы состава ______________ на лимитирующем подъеме ______________ с локомотивом __________________________________________________________________________. --------------------------------------------------------------------------- ¦ Параметр ¦ Значение ¦ Значение ¦ Заключение ¦ ¦ ¦ расчетное ¦допускаемое по ПТР¦ ¦ +---------------+-----------+------------------+--------------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ +---------------+-----------+------------------+--------------------------+ ¦Скорость ¦ ¦ ¦ ¦ +---------------+-----------+------------------+--------------------------+ ¦Сила тяги ¦ ¦ ¦ ¦ +---------------+-----------+------------------+--------------------------+ ¦Ток ТЭД ¦ ¦ ¦ ¦ +---------------+-----------+------------------+--------------------------+ ¦Температура ТЭД¦ ¦ ¦ ¦ ----------------+-----------+------------------+--------------------------- Предварительное заключение по результатам расчетов: __________________________________________________________________________.
11. Результаты испытаний
11.1. Результаты выполнения качественных показателей использования локомотива по каждой поездке и участку в четном и нечетном направлениях:
--------------------------------------------------------------------------- ¦ Наименование показателя ¦ Единица ¦Значение ¦Значение ¦ ¦ ¦ измерения ¦в поездке¦в поездке¦ ¦ ¦ ¦ N 1 ¦ N 2 ¦ +-------------------------------------+---------------+---------+---------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ +-------------------------------------+---------------+---------+---------+ ¦Длина участка ¦км ¦ ¦ ¦ +-------------------------------------+---------------+---------+---------+ ¦Время хода общее ¦час. мин. ¦ ¦ ¦ +-------------------------------------+---------------+---------+---------+ ¦Чистое время хода ¦час. мин. ¦ ¦ ¦ +-------------------------------------+---------------+---------+---------+ ¦Расход энергии (топлива) ¦кВт.ч (кг) ¦ ¦ ¦ +-------------------------------------+---------------+---------+---------+ ¦Вес поезда ¦т ¦ ¦ ¦ +-------------------------------------+---------------+---------+---------+ ¦Условная длина поезда ¦ус. ваг. ¦ ¦ ¦ +-------------------------------------+---------------+---------+---------+ ¦Длина поезда ¦м ¦ ¦ ¦ +-------------------------------------+---------------+---------+---------+ ¦Количество осей в составе поезда ¦шт. ¦ ¦ ¦ +-------------------------------------+---------------+---------+---------+ ¦Количество вагонов физических ¦шт. ¦ ¦ ¦ +-------------------------------------+---------------+---------+---------+ ¦Техническая скорость ¦км/ч ¦ ¦ ¦ +-------------------------------------+---------------+---------+---------+ ¦Участковая скорость ¦км/ч ¦ ¦ ¦ +-------------------------------------+---------------+---------+---------+ ¦Удельный расход электроэнергии на ¦кВт.ч/10 т x км¦ ¦ ¦ ¦тягу поезда ¦брутто ¦ ¦ ¦ +-------------------------------------+---------------+---------+---------+ ¦Удельный расход условного топлива ¦кг/10 т x км ¦ ¦ ¦ ¦на тягу поезда ¦брутто ¦ ¦ ¦ +-------------------------------------+---------------+---------+---------+ ¦Средняя реализуемая мощность ¦кВт ¦ ¦ ¦ ¦локомотива ¦ ¦ ¦ ¦ +-------------------------------------+---------------+---------+---------+ ¦Коэффициент использования мощности ¦- ¦ ¦ ¦ ¦локомотива ¦ ¦ ¦ ¦ +-------------------------------------+---------------+---------+---------+ ¦Средняя производительность единицы ¦ткм брутто/кВт ¦ ¦ ¦ ¦мощности локомотива ¦ ¦ ¦ ¦ --------------------------------------+---------------+---------+----------
В графе 3, 4 и далее указываются полученные в поездках измеренные и расчетные величины.
11.2. Результаты выполнения перегонных времен хода поезда по каждой поездке и участку в четном и нечетном направлениях:
--------------------------------------------------------------------------- ¦ Перегон ¦Перегонное время¦ Фактическое ¦"+", "-" ¦ Причина ¦ ¦ ¦хода по графику ¦перегонное время ¦к графику¦ невыполнения ¦ ¦ ¦ ¦ хода ¦ ¦ времени хода ¦ +-------------+----------------+-----------------+---------+--------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ --------------+----------------+-----------------+---------+---------------
Графы 3, 4, 5 дублируются по количеству поездок.
11.3. Результаты прямых и косвенных измерений параметров, характеризующих состояние локомотива и состава поезда на лимитирующем подъеме при минимальной скорости перегона _________________________ участка __________________________________________________________________________: --------------------------------------------------------------------------- ¦ Контролируемый ¦ Единицы ¦ Значение параметра ¦Заклю-¦ ¦ параметр ¦измерения+---------------------------------+чение ¦ ¦ ¦ ¦Допускаемое¦Расчетное¦Фактическое¦ ¦ +----------------------+---------+-----------+---------+-----------+------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ +----------------------+---------+-----------+---------+-----------+------+ ¦Скорость фактическая ¦ ¦ ¦ ¦ ¦ ¦ +----------------------+---------+-----------+---------+-----------+------+ ¦Скорость, приведенная ¦ ¦ ¦ ¦ ¦ ¦ ¦к паспортным данным ¦ ¦ ¦ ¦ ¦ ¦ ¦локомотива и ПТР ¦ ¦ ¦ ¦ ¦ ¦ +----------------------+---------+-----------+---------+-----------+------+ ¦Позиция контролера ¦ ¦ ¦ ¦ ¦ ¦ +----------------------+---------+-----------+---------+-----------+------+ ¦Сила тяги ¦ ¦ ¦ ¦ ¦ ¦ ¦(касательная) ¦ ¦ ¦ ¦ ¦ ¦ +----------------------+---------+-----------+---------+-----------+------+ ¦Токи ТЭД ¦ ¦ ¦ ¦ ¦ ¦ +----------------------+---------+-----------+---------+-----------+------+ ¦Ток генератора ¦ ¦ ¦ ¦ ¦ ¦ +----------------------+---------+-----------+---------+-----------+------+ ¦Напряжение ТЭД ¦ ¦ ¦ ¦ ¦ ¦ +----------------------+---------+-----------+---------+-----------+------+ ¦Мощность локомотива ¦ ¦ ¦ ¦ ¦ ¦ ¦по ТЭД ¦ ¦ ¦ ¦ ¦ ¦ +----------------------+---------+-----------+---------+-----------+------+ ¦Расчетная температура ¦ ¦ ¦ ¦ ¦ ¦ ¦обмотки якоря ТЭД ¦ ¦ ¦ ¦ ¦ ¦ +----------------------+---------+-----------+---------+-----------+------+ ¦Напряжение контактной ¦ ¦ ¦ ¦ ¦ ¦ ¦сети ¦ ¦ ¦ ¦ ¦ ¦ +----------------------+---------+-----------+---------+-----------+------+ ¦Коэффициент ¦ ¦ ¦ ¦ ¦ ¦ ¦проскальзывания кол. ¦ ¦ ¦ ¦ ¦ ¦ ¦пар локомотива ¦ ¦ ¦ ¦ ¦ ¦ +----------------------+---------+-----------+---------+-----------+------+ ¦Количество ¦ ¦ ¦ ¦ ¦ ¦ ¦срабатываний РБ ¦ ¦ ¦ ¦ ¦ ¦ +----------------------+---------+-----------+---------+-----------+------+ ¦Путь следования ¦ ¦ ¦ ¦ ¦ ¦ ¦со скоростью менее ¦ ¦ ¦ ¦ ¦ ¦ ¦расчетной ¦ ¦ ¦ ¦ ¦ ¦ +----------------------+---------+-----------+---------+-----------+------+ ¦Время работы ТЭД с ¦ ¦ ¦ ¦ ¦ ¦ ¦токами более часового ¦ ¦ ¦ ¦ ¦ ¦ -----------------------+---------+-----------+---------+-----------+-------
Графа 5 дублируется по количеству поездок, таблица дублируется по количеству подъемов.
12. Техническое заключение
По результатам проведенных тягово-энергетических (тягово-теплотехнических) испытаний локомотивов серии __________________ на участке __________________________________________________________________: Заключение по возможности установления критической весовой нормы поезда: __________________________________________________________________. Для пропуска поездов на участке _________________________ с критической весовой нормой _________________________________________________________ т: а) установить особые условия пропуска поездов: --------------------------------------------------------------------------- ¦ Четное направление ¦ Нечетное направление ¦ +------------------------------------+------------------------------------+ ¦Перегон, станция ¦ Особые условия ¦Перегон, станция ¦ Особые условия ¦ ¦ ¦ пропуска поездов ¦ ¦ пропуска поездов ¦ +-----------------+------------------+-----------------+------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ ------------------+------------------+-----------------+-------------------
б) установить нормы удельного расхода электроэнергии (условного топлива) на тягу поездов:
--------------------------------------------------------------------------- ¦ Четное направление ¦ Нечетное направление ¦ +------------------------------------+------------------------------------+ ¦ Участок ¦ Удельный расход ¦ Участок ¦ Удельный расход ¦ ¦ ¦ электроэнергии ¦ ¦ электроэнергии ¦ ¦ ¦ (условного топлива) ¦ ¦ (условного топлива) ¦ ¦ ¦ на тягу поезда ¦ ¦ на тягу поезда ¦ +------------+-----------------------+------------+-----------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ -------------+-----------------------+------------+------------------------
в) установить нормы перегонных времен хода поездов:
--------------------------------------------------------------------------- ¦ Четное направление ¦ Нечетное направление ¦ +------------------------------------+------------------------------------+ ¦ Перегон ¦ Перегонное время хода ¦ Перегон ¦ Перегонное время хода ¦ +------------+-----------------------+------------+-----------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ -------------+-----------------------+------------+------------------------
13. Приложения
13.1. Протоколы опытных поездок N ____________________________________. 13.2. Акт отбора локомотива. 13.3. Программа и методика эксплуатационных испытаний локомотивов на участке __________________________________________________________________. 13.4. Анализы эксплуатационной и ремонтной деятельности депо и др. Руководитель испытаний (начальник ТЭЛ) ____________________/Ф.И.О. Представитель заказчика испытаний ____________________/Ф.И.О. Ответственный исполнитель ____________________/Ф.И.О.
Источник - Распоряжение ОАО "РЖД" от 07.06.2011 № 1228р (с изменениями и дополнениями на 2013 год)
